一、標準概述

ISO 7637-4 Road Vehicles — Electrical disturbance by conduction and coupling

 —Part 4:Electrical transient conduction along shielded high voltage supply lines only

1、沿高壓電源線的電壓瞬態發射；

2、脈沖A（脈沖正弦波騷擾）抗擾度試驗；3、脈沖B（低頻正弦波騷擾）抗擾度試驗。

脈沖A ：用于高頻振蕩試驗，例如開關的快速通斷。

脈沖B ：用于DUT 耐受瞬態電壓的試驗。

適用于電氣系統電壓大于60V（DC）小于1500V（DC）的屏蔽高壓電源線的傳導電瞬態的臺架試驗。

適用于所有類型的電氣獨立驅動的道路車輛（純電動汽車（BEV）、混合動力汽車（HEV）或插電式混合動力汽車（PHEV））。



二、高壓電源線上的電壓瞬態發射實驗

1、差分探頭特性：

帶寬：直流（DC）到至少100MHz；輸入阻抗：直流時Z≥1MΩ

2、電壓探頭特性：

帶寬：直流（DC）到至少200MHz；輸入阻抗：直流阻抗Z≥1MΩ；電容：≤10pF；衰減：100：1

3、高壓人工網絡（HV-AN）：

5μH/50Ω高壓人工網絡（HV-AN）

4、電源負載（電阻器并聯電容器）：

電阻器：R=500Ω+/-5%；

電容器：C=10μF+/-10%

10kHz 時的等效串聯電阻ESR <5mΩ；

最小電流承載能力：10kHz 時為50Arms

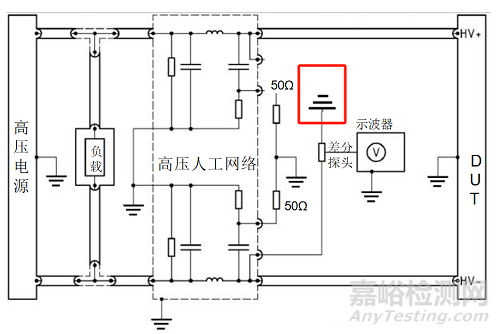

（HV+   對地瞬態發射測試）

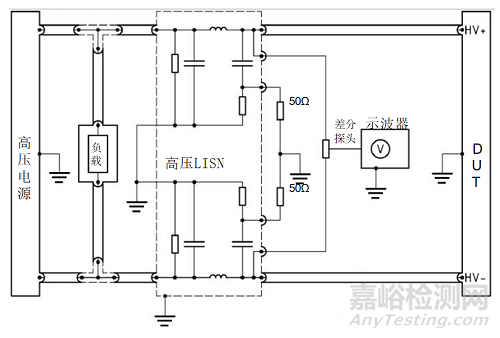

（HV-   對地瞬態發射測試）

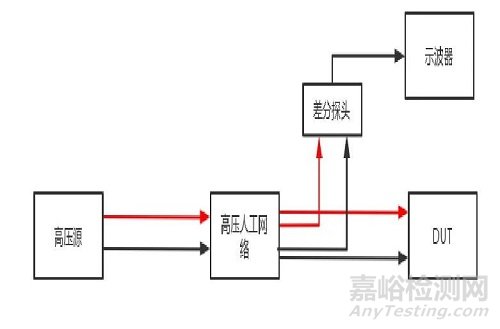

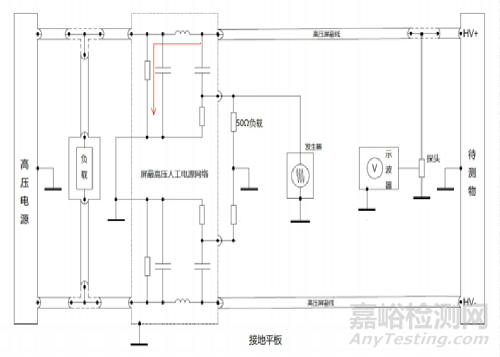

5、測試原理簡圖

6、試驗要求

除非試驗計劃另行規定，高壓電源線的長度應為500mm（+200mm/0mm）。所用的電纜長度應記錄在試驗報告中。

DUT 的接地應連接到接地平板。除非試驗計劃另行規定，則接地線的默認長度為200mm（±50mm）。

如果DUT 具有金屬外殼，則該外殼應搭接到接地平板。接地連接的直流電阻不應超過2.5mΩ。

DUT 應放置在接地平板上。如果未有其他規定，則DUT 以及人工網絡和DUT 之間的所有連接線均應放置在接地平板上方50mm（±5mm）處的非導電、低相對介電常數（≤1.4）的材料上。

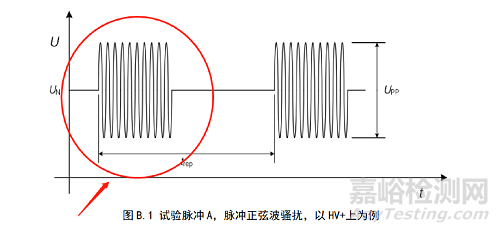

三、脈沖A（脈沖正弦波騷擾）抗擾度試驗

1MHz/2MHz/5MHz/10MHz

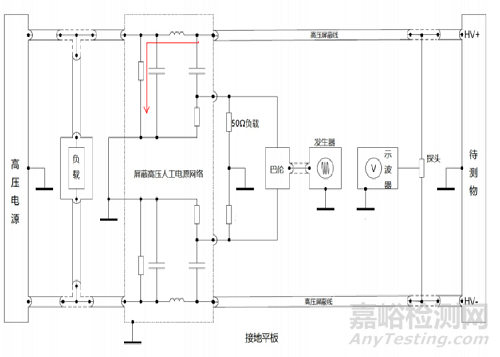

（脈沖A 差模測試示意圖）

（脈沖A 共模測試示意圖）

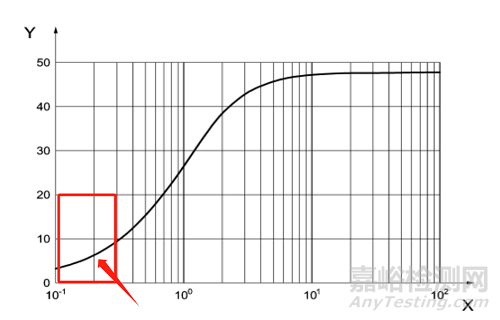

試驗頻率范圍1MHz-10MHz阻抗

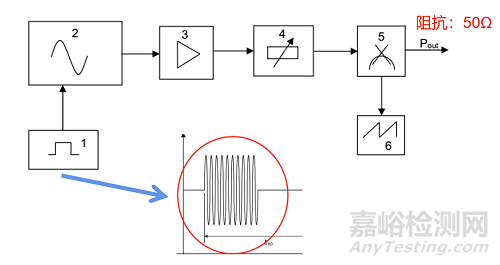

脈沖A測試的校準

1—脈沖調制器；

2—正弦波發生器

3—射頻放大器；

4—可變衰減器（可選）

5—定向耦合器；

6—功率計或示波器。

脈沖調制最小時間影響載波個數10MHz頻率，一個周期時間0.1us,10個周期需要1us 20MHz頻率，10個周期需要0.5us。

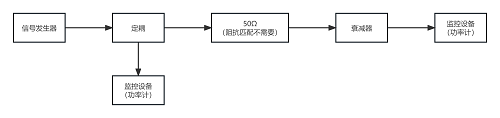

1.1線對地試驗

*50Ω衰減器是為了匹配50Ω測試系統、如果設備是50Ω可以不用添加。

1.2線對線試驗

*50Ω衰減器是為了匹配50Ω測試系統、如果設備是50Ω可以不用添加。



四、脈沖B（低頻正弦波騷擾）抗擾度試驗

測試發生器：

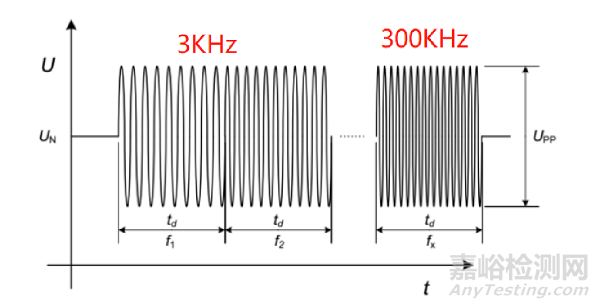

頻率：3kHz～300kHz

步長：如果無法線性或?qū)?shù)掃描，則試驗設備應能每十倍頻程產生多個頻率，每個頻率的脈沖持續時間應至少為2s；

最大輸出電壓：3kHz～250kHz：30V（rms）；250kHz~300kHz：20V（rms）;

最大輸出電流：16A（rms）

耦合變壓器：

變壓器有助于將低頻發生器與DUT進行直流隔離，額定電流需適合DUT，并能耦合3kHz～300kHz的低電源頻率。

（試驗頻率范圍3KHz-300KHz阻抗）

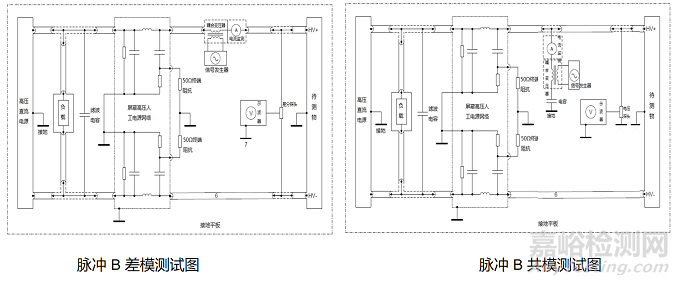

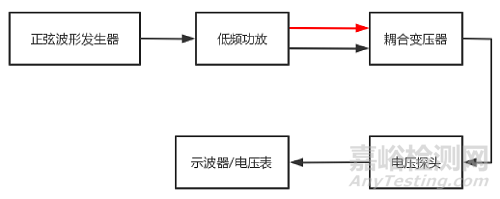

測試簡圖
