內容提要：隨著應用柔性電子技術的可穿戴式醫療器械的出現，無線傳輸技術被該類產品廣泛使用。因此柔性可穿戴式醫療器械的無線傳輸可靠性尤為重要。文章通過對柔性可穿戴式醫療器械的產品介紹、監管現狀和無線傳輸技術等進行梳理，針對性地提出了柔性可穿戴式醫療器械的無線傳輸可靠性試驗方案及相應的試驗要求，為創新產品的研發提供質量控制要求，為檢測部門和監管部門對無線傳輸可靠性評價提供技術支持。

關 鍵 詞：柔性電子技術 可穿戴式醫療器械 無線傳輸技術 電磁兼容 可靠性

當前，隨著無線通信技術的高速發展，可穿戴式醫療器械因其舒適、便攜、智能、集成度高等優勢在醫療健康領域表現出強大的應用潛力。同時，伴隨著人口老齡化、亞健康人群比例的逐年上升等問題的出現，加之人們存在對運動數據采集分析交互的需求，也進一步帶動可穿戴式醫療器械相關技術和產業的發展。近年來，柔性電子技術開始出現在醫療器械領域，并與物聯網技術相結合，為多種生理數據監測與分析提供了新的途徑。驗證柔性可穿戴式醫療器械無線傳輸技術可靠性，已成為評估柔性可穿戴式醫療器械有效性和安全性的重要組成部分。本文基于柔性可穿戴式醫療器械的工作原理和無線傳輸技術對無線傳輸可靠性進行了分析和研究，提出了柔性可穿戴式醫療器械的無線傳輸可靠性試驗方案，為日后該類產品的監管標準建立和指導原則修訂等提供思路。

1.關于柔性可穿戴式醫療器械的介紹

在GB 9706.1-2020《醫用電氣設備 第1 部分：基本安全和基本性能的通用要求》[1] 標準中，明確了可穿戴式醫療器械的定義，指的是在正常運行時可穿戴在患者或附在患者衣服上的一類醫療器械，主要功能包括監測、治療、康復等。此類產品通常具有體積小、方便攜帶、數據傳輸快等特點。

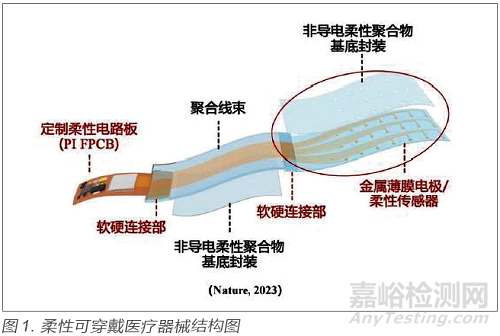

柔性穿戴式醫療器械是一種柔性電子與穿戴式設備相結合的創新醫療器械。圖1為柔性穿戴式醫療器械的通用結構[2]。主要包括由柔性聚合物基底封裝的，金屬薄膜電極或其他柔性傳感器，此外包括軟硬連接部，及定制柔性電路板，如柔性心電電極、柔性溫度傳感器、柔性超聲貼片等。柔性電子技術是一門建立在可延展性基板之上的新興電子技術，通過將電子器件安裝在聚酰亞胺或透明導聚脂薄膜基板上組成柔性電子線路[3]。柔性電子元器件具備有可拉伸、可彎曲、可穿戴、舒適性高等特點，這些特點使得柔性電子元器件能完全貼合人體表面，對患者日常活動影響較小的同時進行生物信號的采集和監測。因此，柔性電子技術和物聯網技術的快速發展和應用，拓展了柔性可穿戴設備的醫療應用領域。

柔性可穿戴式醫療器械一般包括電源模塊、數據采集模塊、無線傳輸模塊以及數據分析處理模塊等主要部分。傳感器實時獲取患者的生理參數數據，采集到的生理參數數據通過無線傳輸模塊傳輸至數據分析處理模塊進行數據分析處理。數據采集模塊中可采用傳統傳感器或新型柔性元器件采集生理參數，例如柔性可穿戴式心電傳感器可使用區別于傳統濕性心電電極的柔性心電電極粘貼于人體胸腔進行長時間的心電信息采集。無線傳輸模塊通常采用無線傳輸技術將監測數據傳輸至通用（商業現成）終端或?qū)Ｓ茫ㄗ灾漆t(yī)用）終端。數據分析處理模塊可分為兩種，第一種是醫療器械軟件或服務器，第二種可以集成在可穿戴醫療器械內部電路。在醫療器械軟件或服務器上可方便快捷地查詢相關的監測數據，但集成在可穿戴式醫療器械內部電路，則需要設計可實時查看的顯示器和內置存儲器，這可能會導致可穿戴式醫療器械體積過大不利于其穿戴。所以對于長期穿戴在人體上的醫療器械，為了提高人體的舒適度，以柔性電子技術的形式實現數據的采集，將數據傳輸至終端或服務器上。

2.柔性可穿戴式醫療器械的監管現狀

目前，我國對于可穿戴式醫療器械的發展在政策上給予了大力支持。根據《“十四五”擴大內需戰略實施方案》《產業結構調整指導目錄（2024 年本）》和《上海市發展醫學人工智能工作方案（2025-2027 年）》等文件內容，體現了政府對于可穿戴設備等領域創新發展的重視和支持，為推動醫療器械產業創新發展提出了新要求。2023年9月國家藥監局醫療器械技術審評中心牽頭開展柔性電子技術和可穿戴醫療器械研究。2023 年12 月，國家重點研發計劃2023 年度“診療裝備與生物醫用材料”重點專項項目《柔性穿戴式醫療器械安全有效評價研究與公共服務平臺建設》啟動，項目聚焦柔性器械安全性、可靠性及有效性評價等共性關鍵技術，重點研究柔性電子材料皮膚適配性、關鍵器件及部件長期性能等評價方法，研發“多模式融合、多參數反饋、多場景模擬”的集成測試裝置與評價平臺，探究產品核心功能長期性能評價及量值溯源等新方法，構建臨床環境與真實世界長期性能評價數據平臺與監管決策支持系統，為柔性器械產品上市前臨床評價與上市后監管提供科學依據，構建柔性器械創新產品的科學監管評價體系，推動柔性可穿戴式醫療器械行業駛?cè)肟燔嚨馈?/span>

在國家藥品監督管理局境內醫療器械注冊和備案中，以“穿戴式”關鍵詞搜索到總計百條醫療器械，注冊日期都在2020 年之后。其中具有柔性電子技術的醫療器械不超十個，且集中在柔性心電監測類。目前柔性可穿戴式醫療器械仍延續傳統醫療器械的法律法規或指導意見，尚未專門對柔性可穿戴式醫療器械制訂相應的規范制約，這就導致了柔性可穿戴式醫療器械在標準體系和評價方法方面存在缺失，阻礙了柔性可穿戴式醫療器械產業和技術的發展。

2017 年國家藥品監督管理局醫療器械技術審評中心發布《移動醫療器械審查指導原則》，該原則定義“移動醫療器械”是指采用無創“移動計算終端”實現一項或多項醫療用途的設備和/或軟件[4]。其中，“移動計算終端”可指使用形式為穿戴式或混合式的移動計算技術產品終端。同年發布該指導原則解讀，表明因采用柔性計算技術的穿戴式移動醫療器械尚無產品上市，可以該指導原則作為參考。該指導原則的發布為柔性可穿戴式醫療器械的產品上市提供了規范性指導，有助于推動柔性可穿戴式醫療器械的發展。

3.可穿戴式醫療器械常用的無線傳輸技術

可穿戴式醫療器械的無線傳輸模塊中常使用無線傳輸技術主要有ZigBee、藍牙、WiFi等。其優缺點如表1 所述。根據表1 可知，ZigBee屬于低功耗設備，適合長時間運行并短距離傳輸，更適用于組建物聯網。藍牙作為無線個人域網或者說微微網，主要用于便攜式設備及應用，可以替代便攜式設備的線纜[5]。WiFi 可以進行大量的數據傳輸，其數據傳輸速度快，覆蓋范圍廣。WiFi 又可分為2.4GHz頻段和5GHz頻段，2.4GHz WiFi因開發較早、技術成熟更多使用在組建物聯網，而5GHz WiFi 由于穿墻能力弱、功耗較大且技術復雜等問題還未大范圍使用在醫療器械上。綜上所述，藍牙、ZigBee和WiFi各有優缺點，選擇哪種協議取決于可穿戴醫療器械具體的應用場景和設備需求。

表1 三種無線傳輸技術的定義以及優缺點

4.可穿戴式醫療器械的無線傳輸可靠性試驗分析

無線傳輸技術應用于移動醫療器械，在帶來較大便利的同時，也須考慮其可靠性，分別從發射和抗干擾兩個方面來分析可穿戴式醫療器械的無線傳輸可靠性。

4.1 發射部分——雜散域中非期望發射輻射雜散試驗和接收機雜散試驗

可穿戴式醫療器械的無線傳輸模塊在正常使用過程中，主要通過空間輻射傳輸信號，并且無線傳輸模塊的發射機在正常工作時，會產生無意發射雜散騷擾。目前國內無線醫療器械無需進行無線傳輸方面的試驗，也沒有建立針對醫療器械無線方面的標準體系，只需要符合相應的醫療器械相關標準。而歐盟對于3000GHz以下的所有無線電設備建立了標準體系，雖與醫療器械關系不大，但無線醫療器械需要進入歐盟市場仍需進行認證方可進入。無線醫療器械的無線傳輸性能的可靠性直接關系到可穿戴式醫療器械的準確性，因此參考?xì)W盟無線標準，可對穿戴式醫療器械中的無線傳輸技術如ZigBee、藍牙和WiFi 等進行無線傳輸方面的驗證。

對于設備中的無線功能，歐盟主要執行的是RED 指令下的相關標準，與醫療器械無線功能緊密相關的是標準ETSI EN 300328[6] 和ETSI EN 301893[7]。ETSI EN 300328標準適用于工作在2.4GHz 頻段范圍內運行的寬頻傳輸系統和設備，ETSI EN 301893標準適用于5150~5725MHz范圍內工作的無線局域網（RLAN）設備，規定了5GHz無線接入系統（WAS）（包括RLAN 設備）的技術特性和測量方法。這些標準均給出了技術規范和測量方法，確保無線電設備相互之間及對人類健康不會造成干擾，更加明確了無線發射部分的要求。

雜散域中非期望發射輻射雜散試驗的主要目的是確保無線通信設備在正常工作過程中，其產生的雜散信號不會超過規定的限值，從而避免對其他無線通信設備造成干擾。這有助于維護無線通信網絡的穩定性和可靠性。ETSI EN 300328 標準分別規定了無線發射器處于發射模式和接收模式下的電磁騷擾限值。當無線傳輸模塊中的發射機處于持續發射狀態時，產生的無意發射雜散騷擾應符合表2的發生器輻射雜散限值。當無線傳輸模塊中的發射機處于持續接收狀態時，產生的接收雜散騷擾應符合表3 的發射機接收機雜散限值。

4.2 抗擾度部分——射頻電磁場輻射抗擾度試驗

隨著無線傳輸技術的快速發展，無線傳輸技術也越來越多運用于各種電子電器，因此可穿戴式醫療器械所面臨的電磁環境較以往更為惡劣。目前手機、無線發射基站、路由器等無時無刻都在進行著無線信號傳輸，而無線信號是一種能量，可以通過電平進行量化?？纱┐魇结t(yī)療器械作為附著在人體皮膚表面的醫療器械，其采集的電生理信號電平通常比較低，惡劣的無線通信環境通過電平疊加、放大很可能對可穿戴式醫療器械的無線傳輸可靠性產生干擾?；谶@一風險，需對可穿戴式醫療器械進行射頻電磁場輻射抗擾度試驗。在可穿戴式醫療器械進行射頻電磁場輻射抗擾度試驗時，參考標準IEC 60601-1-2:2014/AMD1:2020[8]，增加射頻通信頻率的試驗要求，以考核穿戴式醫療器械抵御輻射干擾的能力。射頻電磁場輻射抗擾度試驗的試驗要求見表4。

5.小結

基于柔性可穿戴式醫療產品的技術和應用發展趨勢，在保證產品的準確性、可靠性和用戶的安全健康的同時，應充分借鑒歐盟等發達國家關于無線傳輸方面的相關經驗，針對性地建立柔性可穿戴式醫療器械無線傳輸可靠性評價方法，做好配套無線傳輸可靠性規范性文件制定，完善醫療器械監管法規制度體系。
