隨著電子設備的廣泛應用，電磁輻射已不可避免。長期接觸電磁輻射會對人體造成諸多危害，如引發頭痛、失眠、疲勞等癥狀，甚至?xí)黾踊及┑娘L(fēng)險。水凝膠材料因固有的多孔結構和高含水量而具有一定的微波吸收和電磁屏蔽能力，同時還具有生物相容性優異和可回收等特點。然而，傳統水凝膠材料存在導電性差、力學性能不佳等不足，難以在電磁防護領域得到應用。

雙網絡水凝膠通過構建兩種相互貫穿的聚合物網絡，能有效提高力學性能和穩定性。HUANG等在銀納米線氣凝膠中原位聚合丙烯酰胺（AAM）和N-丙烯?；?11-氨基十一烷酸，制備出具有較高電導率的超拉伸自修復水凝膠。XU等利用海藻 酸鈉自組裝技術，構建聚乙烯醇-聚乙二醇（PVA-PEG）雙網絡作為剛性支撐結構，制備出具有高壓縮強度且環?？山到獾乃z型電磁屏蔽材料。然而，雙網絡水凝膠的導電性和電磁屏蔽性能仍有待提升，常用的提升方法包括添加導電填料、優化水凝膠網絡結構和表面改性等。石墨烯的二維片狀結構有利于形成導電網絡，電化學性能優異，成為了提升水凝膠電磁屏蔽和微波吸收性能的理想填料。ZHANG等合成了還原氧化石墨烯（rGO）/α-Fe2O3復合水凝膠，其在7.12GHz處的最大吸收率可提高至33.5dB，涂層厚度僅3.0mm時的有效帶寬達6.4GHz。LAI等受生物礦化啟發制備了含rGO的多孔導電網絡水凝膠，其電磁屏蔽性能比不含rGO時提高了近10倍，當rGO質量分數為4.76%時，能夠同時實現超高吸收屏蔽效能（90.63dB）和低反射損耗（6.41dB）。

目前，有關將石墨烯引入雙網絡水凝膠以制備兼具微波吸收和電磁干擾屏蔽功能的一體化水凝膠材料的研究較少。作者以聚乙烯醇-聚丙烯酰胺（PVA-PAAM）雙網絡水凝膠為基底，通過引入不同負載量的石墨烯片（GF）制備GF/PVA-PAAM復合雙網絡水凝膠，研究了GF負載量對該水凝膠電磁屏蔽和微波吸收性能的影響，以期為可穿戴微波吸收屏蔽材料的研究提供思路。

1  試樣制備與試樣方法

試驗原料：聚乙烯醇，分析純，由上海易恩化學技術有限公司提供；丙烯酰胺、引發劑N，N-亞甲基 雙丙烯酰胺，均為分析純，由上海阿拉丁生化科技股份有限公司提供；交聯劑過硫酸鉀，分析純，由西隴科學股份有限公司提供；石墨烯片，分析純，由南通經緯生物科技有限公司提供。

GF負載PVA-PAAM（GF/PVA-PAAM）復合雙網絡水凝膠的制備流程如下：在250mL三頸圓底燒瓶中加入10g 聚乙烯醇，再加入石墨烯片（質量分別為1.5，2.5，5.0，7.5，10.0g）組成固體混合物，倒入90mL去離子水后，將燒瓶置于油浴鍋中，組裝冷凝裝置，在溫度90℃下以600r·min-1的轉速攪拌12h，制得GF/PVA 預聚液；稱取2.5g預聚液，加入0.625g丙烯酰胺單體并攪拌均勻后，相繼加入質量分數0.5%（相對單體丙烯酰胺）的引發劑和質量分數0.05%（相對單體丙烯酰胺）的交聯劑，攪拌均勻后，倒入統一模具中，置于60°C烘箱內使水凝膠中的自由基聚合，反應3h后取出聚合得到的干膠，用去離子水浸泡溶脹3h，得到GF/PVA-PAAM復合雙網絡水凝膠試樣。理論計算得到GF/PVA-PAAM水凝膠試樣中的GF負載量（質量分數，下同） 分別為4.0%，6.5%，12.0%，16.8%，20.9%。在相同工藝下制備無GF負載的PVA-PAAM水凝膠試樣。PVA-PAAM水凝膠呈白色，GF/PVA-PAAM水凝膠呈黑色。

采用NICOLET 6700型紅外光譜儀以全反射方式對試樣進行傅里葉變換紅外光譜表征。采用Renishaw inVia Reflex型激光拉曼光譜儀進行拉曼光譜分析，激發光源為514nm。采用Thermo   Scientific Verios G4 UC型掃描電子顯微鏡（SEM）觀察試樣微觀形貌。將試樣裁切成尺寸為10.13mm×22.83mm×2.5mm，采用Agilent N5230A型矢量網絡分析儀進行電磁參數測定，室溫，頻率在8.2~12.4 GHz （X 波段）；根據同軸線法測定在2~18GHz頻率范圍內不同厚度（1.0~5.0 mm）試樣的微波吸收參數。根據ISO 1421，采用STD1000型電子萬能拉伸試驗機進行室溫拉伸試驗，拉伸試樣的厚度為5mm，寬度為10mm，標距為100mm，拉伸速度為100mm·min-1。使用NTEZSCH STA 449 F3型同步熱重分析儀進行熱重（TGA）和差熱（DTG）分析， 測試溫度在30~710℃，升溫速率為10℃·min-1。采用CZ0001型近紅外點狀激光器對試樣表面進行紅外光激發，激發光源為450nm，輸出功率為1mW，采用Avio InfReC G100EX型紅外熱成像儀記錄紅外光激發60s內試樣表面的溫度變化。

2    試驗結果與討論

2.1  GF負載量對化學結構和微觀形貌的影響

由圖1可見：未負載GF（負載量為0）的PVA- PAAM 水凝膠和負載GF（負 載 量16.8%）的GF/PVA-PAAM水凝膠中均出現了PVA的特征峰，說明在交聯反應和自由基聚合過程中，PVA 分子結構保持穩定；兩種水凝膠在1634cm-1處均出現―NH2的彎曲振動吸收峰，這是酰胺基的I峰，與丙烯酰胺 單體中的酰胺基特征峰相比發生偏移，這是因為在雙網絡形成過程中，酰胺基與PVA中的羥基之間產生了氫鍵相互作用；在1457cm-1吸收帶處還存在―NH2的剪式振動峰，這是酰胺基的Ⅱ峰。酰胺基I 峰和Ⅱ峰的存在說明兩種水凝膠均成功構建了PAAM網絡。添加GF并未使PVA-PAAM雙網絡水凝膠中產生新的吸收峰，說明GF的添加是純物理添加，未與其他物質發生化學反應。PVA-PAAM水凝膠的拉曼光譜未見明顯的特征峰，引入GF后在1354.08cm-1，1582.08cm -1 和2 726.11cm-1處出現了GF的D峰、G峰和2D峰。通過擬合計算得到，D峰與G峰的強度比值為0.186，小于0.3，說明在復合過程中，水凝膠雙網絡的構建并未使GF結構改變。GF/PVA-PAAM水凝膠中的石墨烯保持了較完整的sp2碳原子網絡結構，缺陷程度較低，這與紅外光譜結果相互印證。水凝膠中GF的2D峰與標準石墨烯2D峰（2700cm-1）相比向右藍移了26.11cm-1，且峰寬變大，說明GF/PVA-PAAM水凝膠中的石墨烯發生了堆積，形成了多層結構。

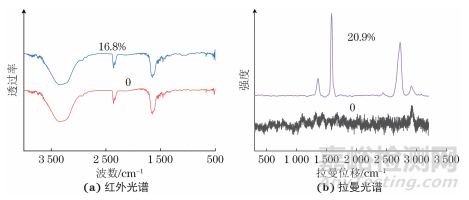

圖1　不同負載量GF/PVA-PAAM水凝膠的紅外光譜和拉曼光譜

由圖2可見：負載量16.8%GF/PVA-PAAM水凝膠部分網絡區域中分散著一些嵌入其中的GF，尺寸在10μm左右；未負載和負載GF時水凝膠的網絡結構均呈現連續的孔狀特征，但未負載GF時的孔隙結構較為均勻，孔徑分布在2~3μm，負載GF后受GF的影響，在GF周圍形成不規則的孔隙形態，部分區域孔徑減小，這是因為GF的物理阻隔效應改變了局部聚合物鏈的分布和交聯密度。

圖2　不同負載量GF/PVA-PAAM水凝膠的SEM形貌

2.2  GF負載量對電磁屏蔽性能的影響

由圖3可知：GF負載量不小于12.0%時水凝膠的電磁屏蔽效能、吸收效率和反射效率均高于未負載GF（負載量為0）的PVA-PAAM水凝膠，電磁屏蔽性能更優；隨著GF負載量的增大，GF/PVA-PAAM水凝膠的電磁屏蔽效能、吸收效率和反射效率均呈先增后減趨勢。GF含量較少時未能使復合雙網絡水凝膠內部形成有效的導電通路，因此水凝膠電磁屏蔽性能較差；隨著GF負載量增加，復合雙網絡水凝膠內部逐漸形成更有效的區域?qū)щ娡泛透嗟姆瓷浣缑?，使得電磁屏蔽性能提高；但當GF負載量超過16.8%時，過多的GF會在水凝膠中團聚，破壞原本形成的導電通路和反射界面，導致電磁 屏蔽性能下降。當GF負載量為16.8%時，在整個測定頻率范圍內，電磁屏蔽效能、吸收效率和反射效率均最大，電磁屏蔽性能最佳，電磁屏蔽效能最高可達27.29dB。未負載GF和負載GF時水凝膠的吸收效率均大于反射效率，說明吸收效率對電磁屏蔽效能的貢獻大于反射效率，兩種水凝膠的電磁屏蔽機制以吸收為主；這能有效減輕電磁波反射后余波產生的二次電磁污染。兩種水凝膠的吸收效率大于反射效率是因為水凝膠中豐富的羥基和酰胺基團能夠與電磁波發生相互作用，在電磁波的作用下，這些基團的分子偶極子發生轉動和極化，從而消耗電磁波能量，產生介電損耗。在水凝膠中負載一定量GF后形成導電網絡，電子在導電網絡中移動會產生電導損耗，可以進一步增強水凝膠對電磁波的吸收。

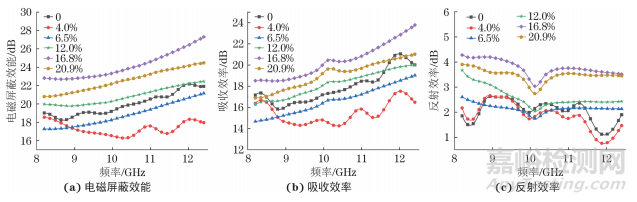

圖3 不同負載量GF/PVA-PAAM水凝膠的電磁屏蔽性能

2.3  GF負載量對微波吸收性能的影響

反射損耗（RL）能直觀反映材料的微波吸收能力。當RL值低于—10dB時，材料可在特定頻段內吸收90%的電磁波，RL值小于—10dB的頻率范圍 被稱為有效吸收寬度。由圖4可知：未負載GF水凝膠的反射損耗最低能達到—9.95dB，負載GF時水凝膠的反射損耗總體更低，微波吸收能力更強；隨著GF負載量的增加，GF/PVA-PAAM水凝膠的反射損耗基本呈先減小后增大的趨勢，當GF負載量為6.5%時最低，此時水凝膠的微波吸收效果最佳?？梢?，適當?shù)腉F負載量能夠有效調控水凝膠的介電特性，使其與空氣的阻抗更加匹配。以具有最佳微波吸收性能的負載量6.5%GF/PVA-PAAM水凝膠為例，分析不同厚度下的反射損耗分布。由圖5可知，當厚度為2.5mm時，在9.6GHz處水凝膠的反射損耗最低為—23.36dB，有效吸收寬度約為2.12GHz，當厚度為2mm時，在11.44GHz處的反射損耗為—18.07dB，有效吸收寬度最大為3.04GHz。由此可知，適當?shù)暮穸瓤梢允顾z在特定頻率范圍內獲得更佳的微波吸收效果。

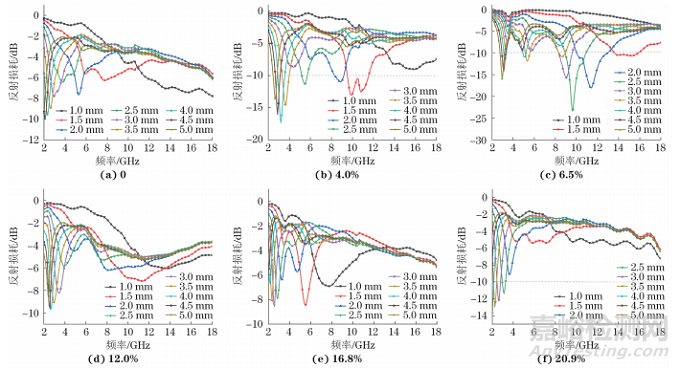

圖4　不同厚度下不同負載量GF/PVA-PAAM 水凝膠的反射損耗

圖5 負載量6.5%GF/PVA-PAAM水凝膠反射損耗的3D等高線圖和2D投影圖

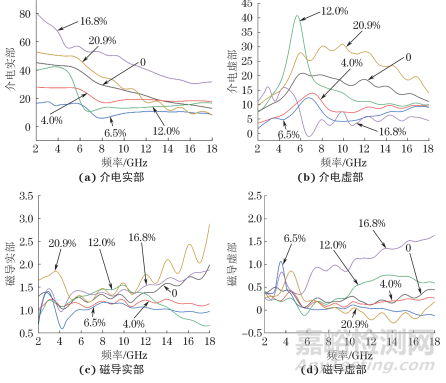

由圖6可知：GF負載量分別為0，4.0%，16.8%，20.9%時水凝膠的介電實部和介電虛部均存在不同 程度的高數值，導致較高的介電常數。較高的介電 常數會使材料的阻抗高于空氣的阻抗，當電磁波與材料接觸時由于阻抗失配，電磁波無法被材料吸收損耗。GF負載量為6.5% 時水凝膠的介電實部穩定在5~20，平均值為11.27，介電虛部穩定在2~10，平 均值為6.77，與空氣的阻抗匹配效果最佳，故而表現出最優的微波吸收能力。由于不存在磁性物質，不同GF負載量的GF/PVA-PAAM水凝膠的磁導實部（在0.8~1.0）和磁導虛部（接近于0）均較低，說明其磁性極弱，產生的磁損耗可以忽略不計。根據磁導實部和磁導虛部數據計算復磁導率，根據介電實部和介電虛部計算復介電常數，發現不同GF負載量下的復介電常數明顯大于復磁導率，并且介電虛 部的數值（反映介電損耗能力）遠高于磁導虛部的數值（反映磁損耗能力）。由此可見，不同負載量GF/PVA-PAAM復合雙網絡水凝膠的微波吸收機制主要以介電損耗為主，即通過介電損耗的方式對電磁波進行損耗衰減，從而實現微波吸收。

圖6　不同負載量GF/PVA-PAAM 水凝膠的介電實部、介電虛部、磁導實部和磁導虛部

2.4  GF 負載量對拉伸性能的影響

由圖7可見：引入GF后水凝膠的拉伸強度提高，但斷裂伸長率降低；隨著GF負載量的增大，GF/PVA-PAAM水凝膠的拉伸強度先升后降再升，斷裂伸長率降低，GF負載量為20.9%時的拉伸強度最高，達0.610MPa，但GF負載量為4.0%時的拉伸性能最平衡，此時拉伸強度為0.503MPa，斷裂伸長率為414.81%。未負載GF時的PVA-PAAM雙網絡水凝膠結構具有良好的應變能力，引入GF后，由于PVA的相對含量下降，水凝膠網絡的交聯連續性下降，導致整體應變降低。并且，GF與PVA-PAAM網絡之間相互纏繞，在一定程度上提高了水凝膠內部的應力，從而提升了整體結構強度。在拉伸應力作用下，PVA-PAAM雙網絡中的兩個物理交聯網絡可以傳遞能量使能量耗散，從而抵抗外部破壞，為材料提供保護。

圖7 不同負載量GF/PVA-PAAM 水凝膠的應力-應變曲線

2.5  GF負載量對熱穩定性的影響

由圖8可見，未負載GF時水凝膠質量損失5%對應的溫度為210℃，引入GF后該溫度略有下降，并且隨著GF負載量的增加持續下降，從GF負載量為4.0%時的約210℃降至GF負載量為16.8%時的約200℃，總體降幅較小。在高溫區域（700 ℃)，GF負載量為4.0%和16.8%時水凝膠的質量保留率差異較小，分別為5.76%和5.58%，說明GF 負載量對 復合雙網絡水凝膠的殘?zhí)柯视绊懹邢?。未負載GF和負載GF時水凝膠的DTG曲線均呈現多級分解過程：在212℃左右出現第一個分解峰，對應PAAM網絡因脫水而產生的質量損失；當溫度升高至388 ℃左右，酰胺基分解生成氨和水，形成第二個分解峰，此時質量損失速率達到峰值；當溫度在500~700℃時存在一個較寬的分解區間，主要歸因于PAAM鏈骨架的熱分解。隨著GF負載量的增加，水凝膠中PVA含量相對減少，因此高溫區的質量損失速率略有減緩。

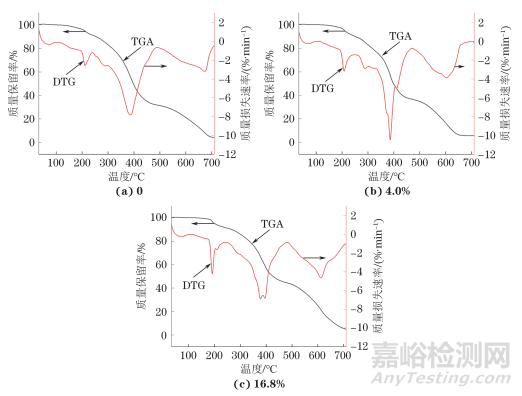

圖8 不同負載量GF/PVA-PAAM水凝膠的TGA和DTG曲線

結合TGA和DTG分析可知，GF的引入并未顯著改變雙網絡水凝膠的熱分解機制，但適量的GF負載有助于提高水凝膠在高溫區的熱穩定性，這可能是因為GF的二維片狀結構在水凝膠網絡中形成了物理屏障，阻礙了熱解產物的擴散，從而降低了質量損失速率。總體而言，GF/PVA-PAAM復合雙網絡水凝膠具有良好的熱穩定性，溫度達200℃以上時才開始明顯分解，完全滿足可穿戴電子設備材料的使用需求。

2.6  GF負載量對光熱效應的影響

由圖9可見，負載GF后復合雙網絡水凝膠對紅外光的溫度響應極其迅速，當GF負載量為4.0%時在10s內，其表面照射區域溫度就攀升至51.8℃，最高溫度可達61℃，60s后溫度穩定在58.9℃；隨著GF負載量增加，GF/PVA-PAAM復合雙網絡水凝膠對紅外光的吸收速率越來越快，GF負載量分別為16.8%和20.9%時在20s內照射區域的溫度即可穩定在57℃和53 ℃左右。未負載GF的PVA-PAAM雙網絡水凝膠在紅外光照射下，其表面溫度基本無變化，意味著其幾乎不吸收近紅外光。這說明GF的引入賦予了水凝膠一定的光熱效應，使其能對紅外光進行有效穩定的吸收并轉化為熱能；GF/PVA-PAAM水凝膠在光熱自修復和光熱響應方面具備一定的應用前景。

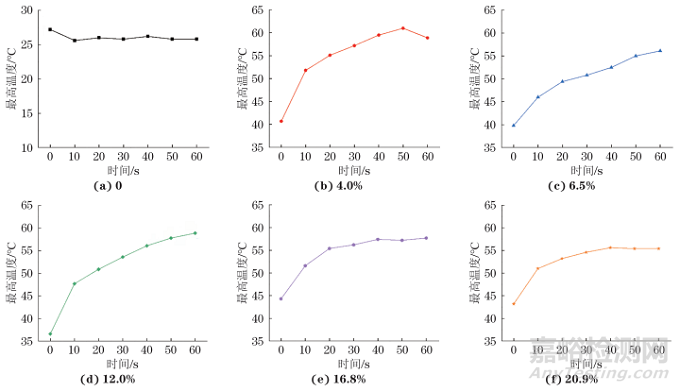

圖9 不同負載量GF/PVA-PAAM水凝膠紅外光照射區的溫度變化

3結束語

（1）隨著GF負載量的增大，GF/PVA-PAAM水凝膠的電磁屏蔽效能、吸收效率和反射效率均呈先增后減的趨勢，并且在GF負載量達到12% 及以上時高于PVA-PAAM水凝膠；當GF負載量為16.8%時，GF/PVA-PAAM水凝膠的電磁屏蔽效能最高（達27.29dB）。不同GF負載量下GF/PVA-PAAM復合雙網絡水凝膠的吸收效率均大于反射效率，電磁屏蔽機制以吸收為主。

（2）引入GF后，水凝膠的反射損耗降低，微波吸收能力提高，并且隨著GF負載量的增加，反射損耗基本先減后增，微波吸收能力先升后降，當GF負載量為6.5%時微波吸收性能最佳。當GF負載量為6.5%時，2.5mm厚度條件GF/PVA-PAAM水凝膠在9.6GHz處的反射損耗最低（—23.36dB），有效吸收帶寬達到約2.12GHz。

（3）引入GF后，水凝膠的斷裂伸長率下降而拉伸強度提高，并且隨著GF負載量的增大，斷裂伸長率降低，拉伸強度先升后降再升，當GF負載量為4.0%時水凝膠強韌最衡，此時拉伸強度為0.503MPa，斷裂伸長率達414.81%。
