隨著半導體技術的不斷發展，晶體管的尺寸不斷縮小，從微米級別逐漸進入納米級別。在這個過程中，傳統的MOSFET（金屬氧化物半導體場效應晶體管）和平面型晶體管逐漸面臨一些技術挑戰，而FinFET（鰭式場效應晶體管）作為一種新型的三維晶體管結構，應運而生并逐漸成為主流。本文將詳較FinFET與MOSFET的性能特點，并探討它們?cè)诓煌瑧?yīng)用場景中的適用性。

MOSFET面臨的挑戰

當芯片尺寸縮小到28 nm節點以下時，傳統的MOSFET晶體管開始面臨一系列問題，這些問題限制了其在更小尺寸下的應用：

漏電流/Leakage current:

在28納米以下的工藝節點，MOSFET晶體管即使在柵極關閉的情況下，源極和漏極之間也會出現電子泄漏。這導致芯片的功耗增加，能效降低。

散熱問題/Heat dissipation:

隨著芯片和晶體管尺寸的縮小以及集成度的提高，單位面積產生的熱量增加，這可能會降低芯片的性能和可靠性。

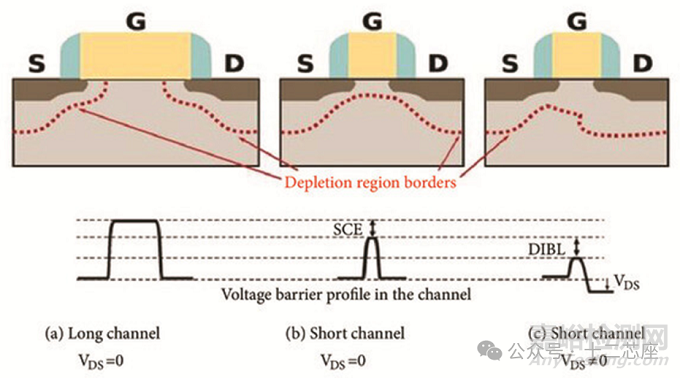

短溝道效應/SCE:

當MOSFET晶體管的溝道長度過短時，會出現以下問題：

1）閾值電壓變化：閾值電壓是開啟晶體管所需的電壓。如果閾值電壓下降，晶體管可能會在應該關閉時處于開啟狀態。

2）漏極感應勢壘降低（DIBL）：DIBL會導致閾值電壓下降，使晶體管柵極在應該關閉時更容易打開，從而導致更高的功耗。

FinFET的出現與優勢

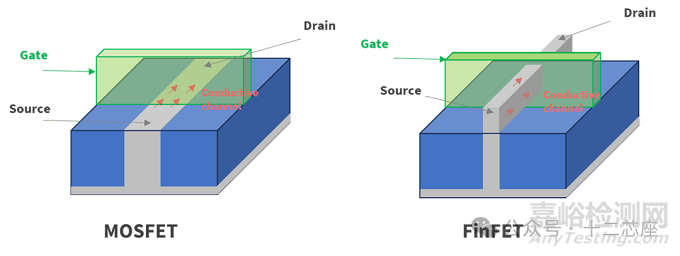

1999年，胡正明教授發現，如果在MOSFET的柵極上增加一個垂直的“鰭”結構，可以解決上述大部分問題，從而誕生了FinFET晶體管。與平面型MOSFET相比，F(xiàn)inFET的主要改進包括：

低漏電流

FinFET的鰭結構提供了更好的隔離效果，當柵極處于“關閉”狀態時，柵極完全密封，減少了漏電流。這使得電子更難通過半導體的絕緣層隧穿，從而降低了能耗。

改善散熱

鰭結構增加了表面積，有助于更好地散熱，這對于芯片的性能和可靠性至關重要。較低的漏電流也意味著產生的熱量更少。

降低DIBL

鰭結構創造了更有效的電場，提供了對溝道的更好控制。可以說，鰭結構使得電子在應該保持靜止時更難移動。

更好的閾值電壓控制

閾值電壓在晶體管周?chē)右恢?，確保了柵極的正常功能。

總體而言，F(xiàn)inFET在 28nm 以下的工藝節點提供了比MOSFET更好的靜電控制，從而實現了更快的開關速度，使其更適合用于移動設備或高性能計算（HPC）等高速應用。然而，對于汽車或消費電子等成熟應用，MOSFET仍然具有足夠的性能，并且由于其制造成本較低，仍然是一個合適的選擇。

Summary

隨著半導體技術的不斷發展，F(xiàn)inFET和MOSFET各自在不同的應用場景中發揮著重要作用。FinFET以其低漏電流、良好的散熱性能和對短溝道效應的有效控制，成為先進制程芯片制造的首選。然而，對于一些對成本敏感且性能要求不那么高的應用，MOSFET仍然是一個經濟且可靠的選擇。未來，隨著技術的進一步發展，我們可能會看到更多新型晶體管結構的出現，以滿足不斷增長的計算需求和能效挑戰。
