磁珠和電感正在解決EMI和EMC層次效果有什么不同，各有什么特點，應用磁珠效果會更好嗎？原則上，磁珠可以等同于一個電感，所以磁珠在原理上EMI和EMC電路等于抑制電感，主要是抑制高頻傳輸電磁干擾。

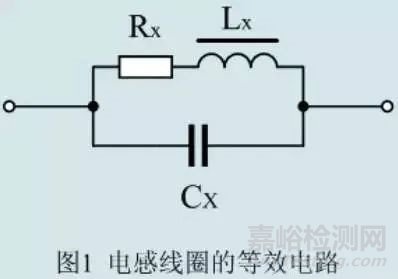

磁珠可以等同于電感，但這種等效電感不同于電感線圈。磁珠與電感線圈的最大區別在于電感線圈具有分布電容。因此，電感線圈相當于電感與電容并聯。如圖1所示。在圖1中，LX等效電感(理想電感)，RX線圈的等效電阻，CX電感的分布電容。

理論上抑制傳輸電磁干擾，規定抑制電感的電感越大越好，但對于電感線圈，電感越多，電感線圈的分布電容越大，兩者的效果可能相互抵抗。

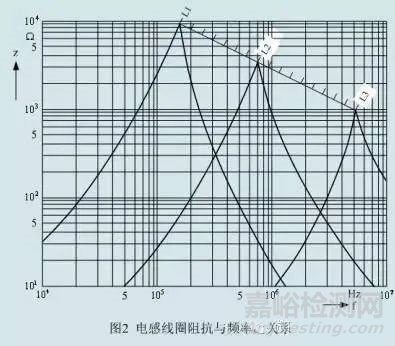

圖2是普通電感線圈的阻抗與頻率之間的關系圖。從圖中可以看出，電感線圈的阻抗隨頻率的增加而增加，但當其阻抗增加到最高值時，由于并聯電容的作用，阻抗隨頻率的增加而迅速下降。當阻抗增加到最高值時，電感線圈的分布電容等效電感引起并聯諧振。在圖中，L1>L2>L3.可見電感線圈的電感越多，諧振頻率越低。從圖2可以看出，如果頻率為1，MHz抑制電磁干擾，選擇L1還不如采用L3，由于L3的電感比L一小十倍以上，因此L3成本也要比L1低很多。

如果我們想進一步提高抑制頻率，那么我們最終選擇的電感線圈必須是它的最小規定值，只有1圈或不到1圈。磁珠，即穿心電感，是一個匝數小于1圈的電感線圈。但穿心電感比單圈電感線圈的分布電容小幾倍到幾十倍，因此穿心電感的輸出功率高于單圈電感線圈。

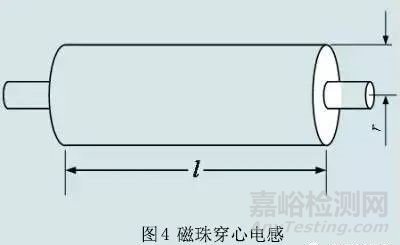

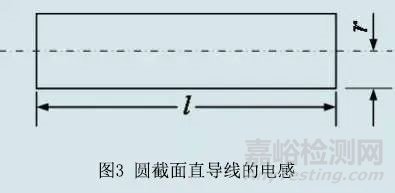

穿心電感的電感量一般比較小，大概在幾微亨到幾十微亨之間。電感量的大小與穿心電感中導線的大小和長度以及磁珠的截面有關，但與磁珠電感量最相關的是磁珠的相對導磁率。圖3.圖4是指導線和穿心電感的原理圖。在計算穿心電感時，首先計算圓截面直導線的電感，然后乘以磁珠的相對導磁率計算穿心電感的電感。
