問題描述：

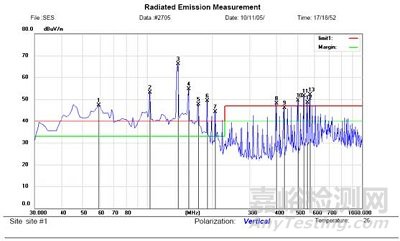

此款產品為一款小型工控機，帶有 LCD 屏，在做 CE 認證發現輻射測試超標，依據測試圖看出窄帶信號超標嚴重，最高超標 25dB 左右；具體超標測試數據如下：

測試與定位分析：

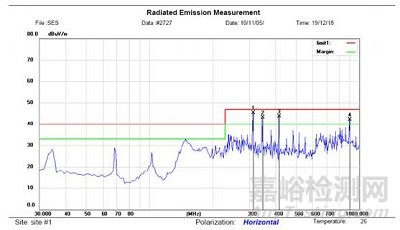

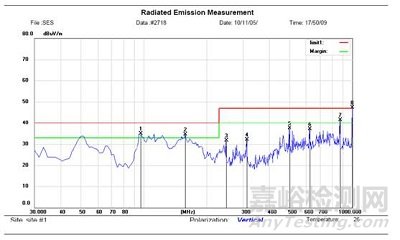

測試時對外接口有網絡端口進行通訊配置， USB 接口連接鼠標，音頻接口增加耳機。測試定位過程中拔掉所有負載線，超標頻點基本沒有多大的變化，分析測試數據可以看出超標頻點主要是32M 的倍頻，由于 LCD 顯示的時鐘頻率為 32M，初步懷疑超標部分為 LCD 顯示驅動部分，拔掉LCD 排線測試，超標頻點下降很多，基本可以滿足要求，下圖所示：

主要整改施：
目前 LCD 排線采用的是非屏蔽線，首先將LCD 排線屏蔽，并良好接地，用頻譜儀磁場探頭近場探測，有明顯下降，但是有個別頻點輻射能量還是較大，用電場探頭探測，發現主板的 GND 強度要比金屬外殼的強度高 10dB，于是將主板 GND 和金屬機殼多點搭接，發現輻射強度下降明顯。

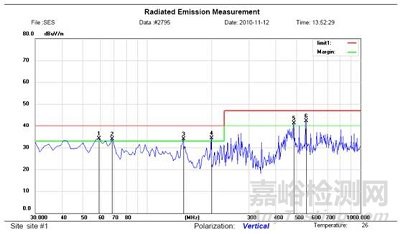

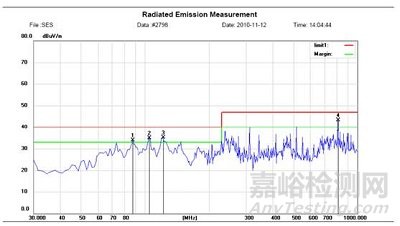

最終測試數據：

案例總結：
輻射整改首先要定位清楚干擾源頭，確定大方向的準確無誤，定位出干擾源頭后再做相應的整改措施，直至測試滿足標準的要求。
