中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

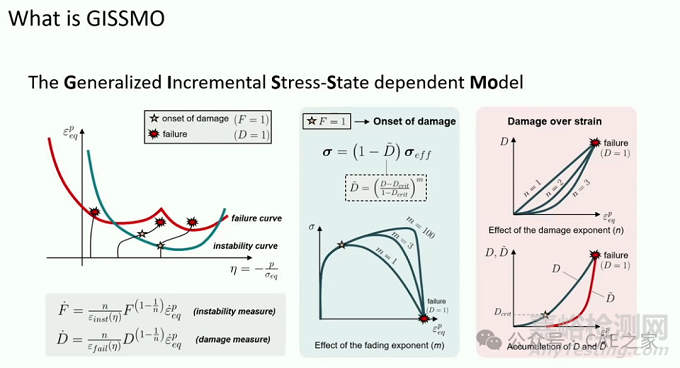

一、GISSMO模型理論基礎(chǔ)

1、損傷累積與失效準(zhǔn)則

損傷因子（D）：其中為應(yīng)力三軸度相關(guān)的失效等效塑性應(yīng)變，n為損傷指數(shù)。當(dāng) D=1時材料失效。失穩(wěn)因子（F）：當(dāng) F=1時材料進(jìn)入頸縮或失穩(wěn)狀態(tài)，觸發(fā)應(yīng)力衰減。
應(yīng)力衰減修正：fadexp（應(yīng)力衰減指數(shù)）控制損傷后應(yīng)力下降速率。
2、應(yīng)力狀態(tài)參數(shù)：
應(yīng)力三軸度，平均應(yīng)力與等效應(yīng)力之比Lode角：描述第三偏應(yīng)力不變量，影響剪切失效行為。失效應(yīng)變與應(yīng)力三軸度、Lode角強(qiáng)相關(guān)，需通過多組試驗(yàn)標(biāo)定。

二、標(biāo)定流程與關(guān)鍵技術(shù)

步驟1：材料基礎(chǔ)性能試驗(yàn)

試驗(yàn)設(shè)計(jì)：

靜態(tài)與高速拉伸試驗(yàn)（應(yīng)變率范圍：0.001~1000/s），覆蓋碰撞實(shí)際工況

試樣類型需覆蓋不同應(yīng)力狀態(tài)（表1）。

表1：關(guān)鍵試樣類型及應(yīng)力狀態(tài)范圍
| 試樣類型 | 應(yīng)力三軸度范圍 | 主要失效模式 |
|-------------------|----------------|--------------------|
| 標(biāo)準(zhǔn)拉伸 | 0.33~0.67 | 正向斷裂 |
| 中心孔拉伸（φ10） | 0.5~0.8 | 孔邊剪切 |
| R5缺口拉伸 | 0.7~1.0 | 高應(yīng)力三軸度斷裂 |
| 剪切試樣 | -0.1~0.1 | 剪切斷裂 |
| 杯突試驗(yàn) | 0.1~0.5 | 雙向拉伸失效 |

數(shù)據(jù)處理：
將力-位移曲線轉(zhuǎn)為真應(yīng)力-真應(yīng)變曲線，并外推至應(yīng)變=1.0（縮頸后段修正常采用Swift-Herbet-Sherby方程或Ludwik冪律硬化模型）。

步驟2：失效參數(shù)逆向識別

參數(shù)反求法（LS-OPT）：

1、建立試樣有限元模型（網(wǎng)格尺寸0.5mm，目標(biāo)區(qū)域需細(xì)化）。

2、輸入真應(yīng)力-應(yīng)變曲線初值，仿真計(jì)算載荷-位移響應(yīng)。

3、以試驗(yàn)曲線為基準(zhǔn)，優(yōu)化以下參數(shù)：

4、目標(biāo)函數(shù)：仿真與試驗(yàn)曲線均方誤差（目標(biāo)<3%）。

元模型優(yōu)化技術(shù)：
采用線性多項(xiàng)式響應(yīng)面與D-optimal采樣策略，減少計(jì)算量（傳統(tǒng)人工迭代需10^8次，此方法僅需百次級）。

步驟3：網(wǎng)格尺寸效應(yīng)修正

網(wǎng)格依賴性因子：

其中 d為網(wǎng)格尺寸，k 為依賴指數(shù)。需通過0.5mm、1mm、2mm等多尺寸仿真標(biāo)定 k 值。示例：某材料在0.5mm網(wǎng)格下，若k=0.1，則2mm網(wǎng)格時

步驟4：高速工況專項(xiàng)標(biāo)定

高速拉伸試驗(yàn)：
使用打孔試樣（φ10~φ20）配合螺栓夾具，實(shí)現(xiàn)高應(yīng)變率加載（如500/s），直接獲取動態(tài)力-位移曲線。

應(yīng)變率效應(yīng)耦合：
將不同速率下的真應(yīng)力-應(yīng)變曲線輸入模型，修正應(yīng)變率敏感系數(shù)（*MAT_024中的Cowper-Symonds參數(shù)）。

5：模型驗(yàn)證

零部件級試驗(yàn)對標(biāo)：

脹形試驗(yàn)：峰值載荷誤差≤3%。

B柱三點(diǎn)彎曲：失效位置一致，峰值載荷誤差≤3.06%。

臺車碰撞：對比乘員艙侵入量及斷裂形態(tài)。

三、常見問題與優(yōu)化策略

1、損傷指數(shù) n 的敏感性：

n>1  時損傷累積非線性增強(qiáng)，更易突發(fā)斷裂；n<1時損傷發(fā)展平緩。建議初值取1.0~2.0，通過缺口試樣優(yōu)化。2、應(yīng)力衰減過快：
增大 fadexp 可延緩應(yīng)力下降（例：DP780鋼優(yōu)化后 fadexp=2.5）。

3、多材料模型對比：

GISSMO：綜合精度約94%，優(yōu)勢在路徑相關(guān)性。

DIEM模型：精度可達(dá)97%，但需更多微觀參數(shù)。

四、總結(jié)：標(biāo)定關(guān)鍵技術(shù)要點(diǎn)

試驗(yàn)覆蓋全面性：至少6類試樣覆蓋-0.1~1.0應(yīng)力三軸度范圍。

動態(tài)數(shù)據(jù)必要性：高速拉伸（≥500/s）不可省略。

優(yōu)化算法效率：優(yōu)先采用LS-OPT元模型縮減計(jì)算量。

網(wǎng)格修正不可忽略：避免因網(wǎng)格粗化導(dǎo)致失效預(yù)測滯后。

工程驗(yàn)證層級：從試樣→零部件→整車逐級驗(yàn)證可靠性。

標(biāo)定后的模型可顯著提升碰撞斷裂預(yù)測精度（如B柱峰值載荷誤差從>10%降至<3%）。對于具體材料（如22MnB5熱成形鋼），需結(jié)合其馬氏體組織特性調(diào)整損傷閾值。
