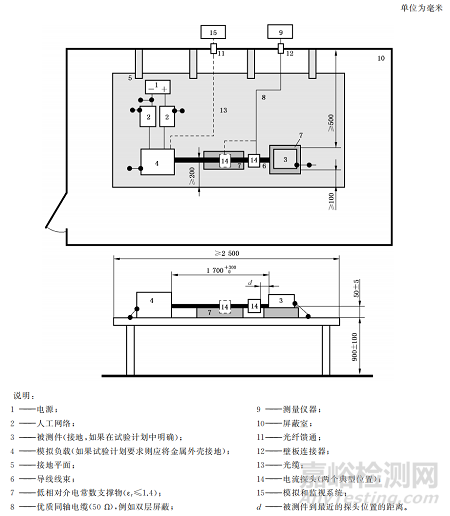

詳細的測試方法本文就不再贅述，請參考CISPR25或者GB/T18655，這一期我們深入的解析一下電流法測試系數文件為何你們補-dBΩ？

一、電流探頭轉移阻抗的測試方法

準備階段：
1、標準網絡分析儀（若實驗室無該設備，可以選擇精度高模擬信號源，功率計，功率探頭）。

2、電流探頭校準夾具（根據口徑大小選擇）。

3、低損耗線纜2條。

4、50Ω負載一個，50Ω 10dB衰減器一個。

5、直通連接器1個。

測量階段：
1、利用直通將2根低損耗線纜相連進行系統歸零--其目的是利用做差的方法來減少系統誤差.

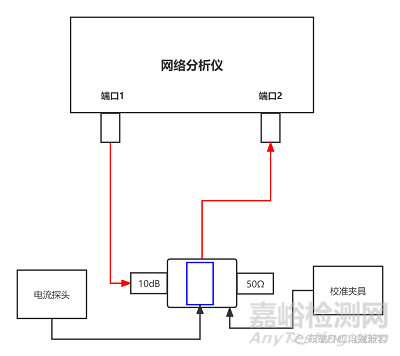

2、按照?qǐng)D1-1的方法連接好測量搭建。

3、將網分設置為S21；

4、建議將網分的信號源設置為較大輸出功率，信號通過衰減器會被衰減，信號太低會導致測量結果偏差較大。

5、按照頻點記錄網分S21的的數值如下：

（注：dB+34=dBΩ）

6、將測量結果和原廠數據進行對比，檢查測量的準確性。


二、如何理解dB+34=dBΩ？

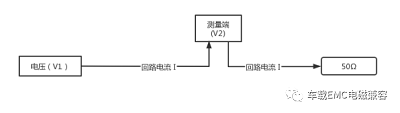

（圖1-2）

在圖1-2回路中整個回路的電流：I=V1/50測量端的阻抗：Z=V2/I,Z=(V2/V1)*50換算成dB:20log（Z）=20log（V2/V1）+20log（50）dBΩ=S21+34

三、為什么電流法dBuA測試系數文件補-dBΩ？

接收機測量的量為電壓(記為VR )，而被測線纜中為傳導發射電流(記為ICE )，電流探頭主要功能為將電流轉換成電壓。因此轉移阻抗被定義為：ZT=VR / ICE

由于電壓、電流多用分貝( dB )來表示，轉移阻抗也可以用分貝來表示:ZT(dBΩ) = VR(dBuV)- ICE(dBuA)。

我們電流法的測試單位通常為dBuA（最近體現出來的），所以：ICE(dBuA)=VR(dBuV)-ZT(dBΩ)。

市場上大部分的測試軟件采用的是加法的邏輯：所以：ICE(dBuA)=VR(dBuV)+ZT(-dBΩ)。

總結：用電流環測試電流法，測試單位為dBuA，在軟件為加法的邏輯下系統文件應該補償-dBΩ，在軟件為減法的邏輯下系統文件應該補償dBΩ。
