半導體產品的可靠性驗證是一個復雜而精細的過程。今天我們分享一個典型的失效分析案例，探討芯片在極端環境下的失效機制及分析方法，希望能為行業同仁提供一些技術參考。

案例基本信息：

1）產品類型：模擬開關芯片2）應用領域：工業控制系統3）失效現象：低溫環境下無輸出信號

問題描述：某工業應用中，一款模擬開關芯片在-35°C環境下出現功能異常。在標準供電條件下（VDDI=3.3V，VDDA/VDDB=10V），當輸入為高電平時，無法在輸出端檢測到正常信號。

失效分析方法論：

第一階段：基礎檢測，初步檢測結果顯示器件在常溫常壓下功能正常。

1）外觀檢查：使用光學顯微鏡檢查封裝完整性2）電氣測試：進行引腳間導通性和漏電流測試3）功能測試：在標準測試條件下驗證器件功能

第二階段：環境復現測試

1）搭建與客戶相同的測試環境2）復現了低溫下的失效現象3）確認問題的重現性

第三階段：參數特性分析

1）低溫環境下（<-20°C）電源電流出現異常2）當電源電壓處于特定范圍時，電流消耗異常增加，這種異常與溫度密切相關

第四階段：內部電路分析，對器件進行非破壞性開封，使用微探針技術。

1）在低溫環境下對關鍵節點進行測試2）發現內部基準電壓電路工作異常3）基準電壓無法達到設計值

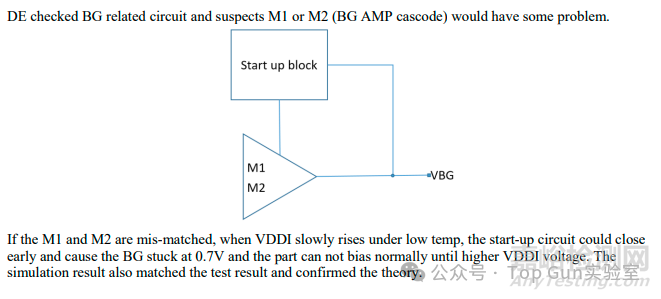

第五階段：電路層面深入分析，通過對基準電壓電路的分析，發現可能的失效機理。

異常工作狀態：

1）基準電壓卡在較低電平，達不到設計值2）啟動電路時序異常3）器件無法建立正常的工作點

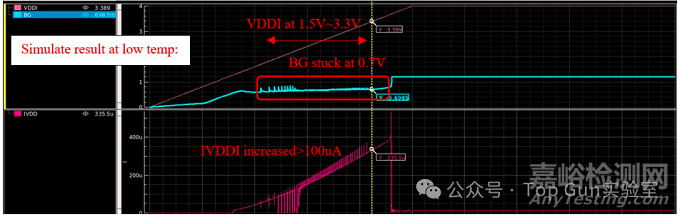

仿真驗證：使用電路仿真軟件對假設進行驗證，驗證了理論分析的失效機理正確性。

1）建立了器件的熱電模型2）仿真結果與實測數據高度吻合

根本原因定位（物理失效分析）：

1）逐層去除器件封裝材料2）在硅片級別進行缺陷檢測3）發現了關鍵器件的物理缺陷

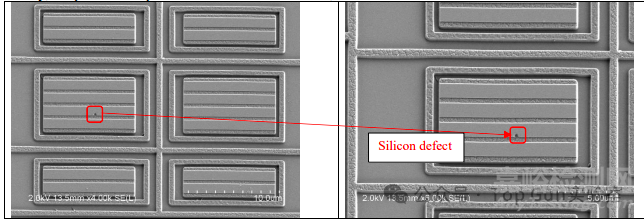

關鍵發現：1）在基準電壓電路的關鍵器件中發現微觀缺陷2）該缺陷在低溫環境下影響器件電氣特性3）這種缺陷屬于工藝過程中的隨機性缺陷

解決方案與預防措施：

1）測試程序優化：增加低溫環境下的篩選測試2）參數監控：加強關鍵參數的監控和控制3）質量管控：提高相關工藝步驟的質量標準

經驗總結：

這個案例展現了現代半導體失效分析的完整流程和方法。雖然遇到的是低概率的隨機性缺陷，但通過系統性的分析方法，我們解決了具體問題。在半導體行業，每一次深入的失效分析都是技術進步的催化劑。通過不斷的技術創新和質量提升，我們能夠?yàn)楦餍懈鳂I(yè)提供更加可靠的電子產品。
