導讀

NB/T47013.4-2015《承壓設備無損檢測 第4 部分：磁粉檢測》自2015 年9 月1 日實施后，有效保障了承壓設備使用安全。

相較于JB/T4730.4-2005，該標準進步顯著，如適用范圍更具體、線圈法有效磁化區規定更合理、焊接接頭與受壓機加工部件質量分級更契合安全技術規范等。

經多年實踐，西安兵器工業特種設備檢測有限責任公司檢測人員在認可其進步的同時，也發現存在不足，為此針對標準中部分條款，闡述了其表述的具體缺陷并給出修改建議。



磁粉檢測方法分類

NB/T 47013.4正文第5.1節“檢測方法分類”中給出了磁粉檢測方法的分類，如表1所示。



表1 磁粉檢測方法分類
分類條件	磁粉檢測方法
施加磁粉的載體	干法（熒光、非熒光）、濕法（熒光、非熒光）
施加磁粉的時機	連續法、剩磁法
磁化方法	軸向通電法、觸頭法、線圈法、磁軛法、中心導體法、偏心導體法、復合磁化法（交叉磁軛法或交叉線圈法）



從表1可以看出顯示干法包含熒光法，但熒光磁粉由磁性鐵粉結合熒光染料制成，其在黑光下發出人眼敏感的黃綠色熒光，靈敏度高于非熒光法。

由于自身特性及需在暗環境檢測，熒光法一般為濕法，故建議在NB/T47013.4表5“磁粉檢測方法分類”的“按施加磁粉的載體分類”中，刪除干法里的“熒光”法。

此外，該表“按磁化方法分類”中，復合磁化法僅含交叉磁軛法和交叉線圈法，與正文4.9.3節對復合磁化的表述不一致，應補充該節中的直流線圈與交流磁軛組合法，以保持前后統一完整。建議將NB/T47013.5的內容修改為表2。

表2 磁粉檢測方法分類
分類條件	磁粉檢測方法
施加磁粉的載體	干法（非熒光）、濕法（熒光、非熒光）
施加磁粉的時機	連續法、剩磁法
磁化方法	軸向通電法、觸頭法、線圈法、磁軛法、中心導體法、偏心導體法、復合磁化法（交叉磁軛法、交叉線圈法及直流線圈與交流磁軛組合法）



連續法停止磁化的時機和磁化通電時間

NB/T47013.4正文第5.4節中規定，采用連續法時，磁粉或磁懸液的施加和磁痕顯示的觀察應在磁化通電時間內完成，且停施磁粉或磁懸液至少1秒后才可停止磁化；磁化通電的時間一般為1~3秒，且為保證磁化效果應至少反復磁化兩次。

該規定有以下兩點需要討論。

1、關于停止磁化的時機

干法檢測多在現場進行，現場條件較差。若按停施磁粉1秒后即停止磁化的要求操作，可能出現兩種問題：一是吹去多余磁粉的工序尚未完成，會導致無法形成清晰顯示；二是即便已完成磁痕觀察，但未及記錄時停止磁化，現場風等因素可能破壞磁痕，造成記錄缺失。

對于濕法檢測，流動的磁懸液會將已經形成的磁痕沖掉。因此，濕法檢測實際操作時，必須在觀察到被檢面上沒有明顯的液體流過時才可以停止通電磁化。

2、關于磁化通電時間

磁粉檢測中，缺陷處需足夠磁粉聚集才能形成清晰磁痕，而磁粉受漏磁場吸引聚集需一定時間。條件允許時，適當延長磁化時間更利于形成清晰磁痕。據多年經驗，筆者認為一般磁化總時間應大于2 秒。

建議連續法檢測時，磁粉/ 磁懸液施加及磁痕觀察須在磁化通電時間內完成--干法應在記錄磁痕后停止磁化，濕法需待被檢面無明顯磁懸液流動時停止；磁化通電每次不少于2~4 秒，且應至少反復兩至三次以保證效果。



剩磁法施加磁粉或磁懸液的表述

NB/T47013.4正文第5.5.2節規定，采用剩磁法時，磁粉或磁懸液應在通電結束后施加，一般通電時間為0.25~1秒。

施加磁粉或磁懸液之前，任何鐵磁性物體不得接觸被檢工件表面。

該段描述很容易造成人們對剩磁法和干法的誤解。

剩磁法用于材料矯頑力不小于1kA/m，且磁化后的剩磁場強度不小于0.8 T的被檢工件。

剩磁法的磁化和施加磁懸液是分開進行的兩個步驟，實際檢測中，工件磁化后，由于沒有了單相半波整流電或交流電等類型的電流存在，干磁粉缺乏向漏磁場處聚集的動力，不易在漏磁場處形成磁痕，所以剩磁法不適用于干法檢測。

建議將該條改為“采用剩磁法時，磁懸液應在通電結束后施加，一般通電時間為0.25~1秒。施加磁懸液之前，任何鐵磁性物體不得接觸被檢工件表面”。



在用承壓設備的磁粉檢測

NB/T47013.4正文第10節規定，制造時采用高強度鋼以及對裂紋（包括冷裂紋、熱裂紋、再熱裂紋）敏感的材料，或長期工作在腐蝕介質環境下有可能發生應力腐蝕裂紋的承壓設備，其內壁應采用熒光磁粉檢測方法進行檢測。

內容強調了應采用熒光磁粉檢測的幾種情況。

冷裂紋敏感材料為低合金鋼，熱裂紋敏感材料為單相奧氏體鋼，再熱裂紋敏感材料包括低合金高強鋼等。

因奧氏體鋼無磁性，磁粉檢測無法進行，故刪除關于熱裂紋的限定更準確。

檢測記錄和報告

NB/T 47013.4正文第11節闡述了檢測記錄和報告的相關要求。

無損檢測資料有一個原則，即檢測記錄的信息量要大于檢測報告的信息量。

標準的該部分內容未能體現出這一原則。檢測報告中委托單位、被檢工件名稱和編號等內容，也未在檢測記錄的要求中體現。

建議修訂NB/T 47013.4正文第11節，使其明確檢測記錄的信息量要大于檢測報告的信息量，檢測報告上的所有信息，檢測記錄中都必須有。



正文和附錄中的幾個示意圖

NB/T47013.4正文第4.9.2節的圖5為周向磁化觸頭法的示意圖，圖中“焊縫”、“磁力線”為過去常用的表達方式。

建議將圖中“焊縫”、“磁力線”分別用“焊接接頭”、“磁感應線”來替代，這樣更為規范。

第4.9.2節的圖5

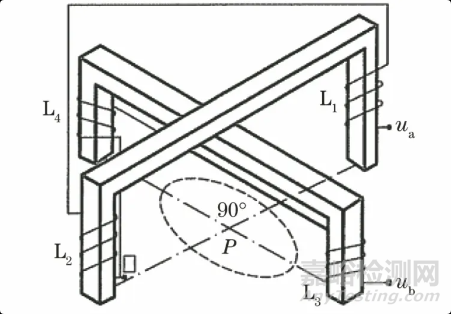

NB/T 47013.4正文第4.9.3節的圖7為交叉磁軛法的示意圖，該圖的明顯錯誤是，L3和L4兩處纜線繞法形成的磁場方向不一致，產生相互抵消，最終難以形成有效的旋轉磁場。

建議調整L3或L4纜線的繞法，使L3和L4兩處形成的磁場方向一致。

第4.9.3節的圖7

NB/T47013.4 附錄B 表B.2 中，交叉磁軛法典型磁化方法的兩個示意圖存在磁懸液噴灑位置問題。

按要求，交叉磁軛檢測需連續拖動且速度不超4m/min，但圖中磁懸液噴于外側薄弱區，在容器內壁流速達6~12m/min甚至更快，遠快于檢測速度。交叉磁軛到達時，磁懸液已流走，殘留少，難成清晰磁痕，易漏檢。

因此，交叉磁軛檢測時，磁懸液噴灑位置需至少覆蓋內側部分區域，以保證磁粉吸附和磁痕清晰。筆者已據此將兩圖修改為圖b。

附錄B表B.2垂直焊縫檢測

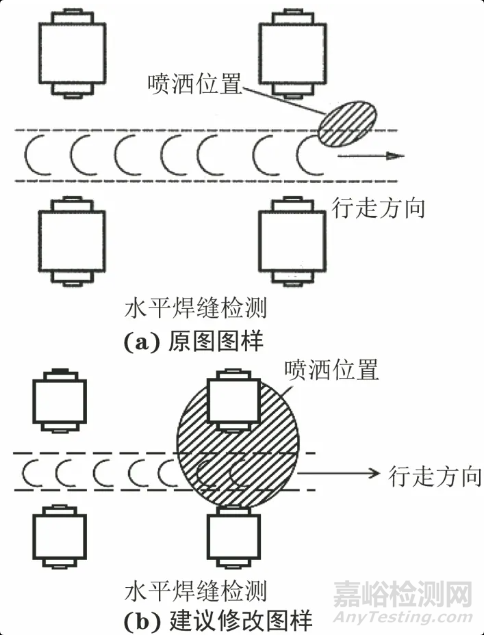

附錄B表B.2水平焊縫檢測

另外，NB/T 47013.4附錄B表B.2中，“探縱向缺陷”為多余文字應刪除，因?yàn)榻徊娲跑椧淮未呕纯砂l(fā)現磁化區各個方向的缺陷。



結語

NB/T47013.4-2015自實施以來，對保障承壓設備的使用安全發揮了重要的作用。經過這幾年的實踐應用，其自身存在的一些不足之處逐漸暴露出來。
