漆包線的導體與電工圓銅線直徑偏差要求對比分析

嘉峪檢測網 2025-07-15 21:17

在電動機生產企業的進貨檢驗中，漆包線導體直徑與多股引出線單股銅線直徑的偏差要求是關鍵指標。本文基于GB/T 6109.1-2008（漆包線）和GB/T 3953-2024（電工圓銅線）國家標準，對比二者的偏差要求差異，為企業制定檢驗規范提供參考。

一、漆包線的導體直徑偏差要求

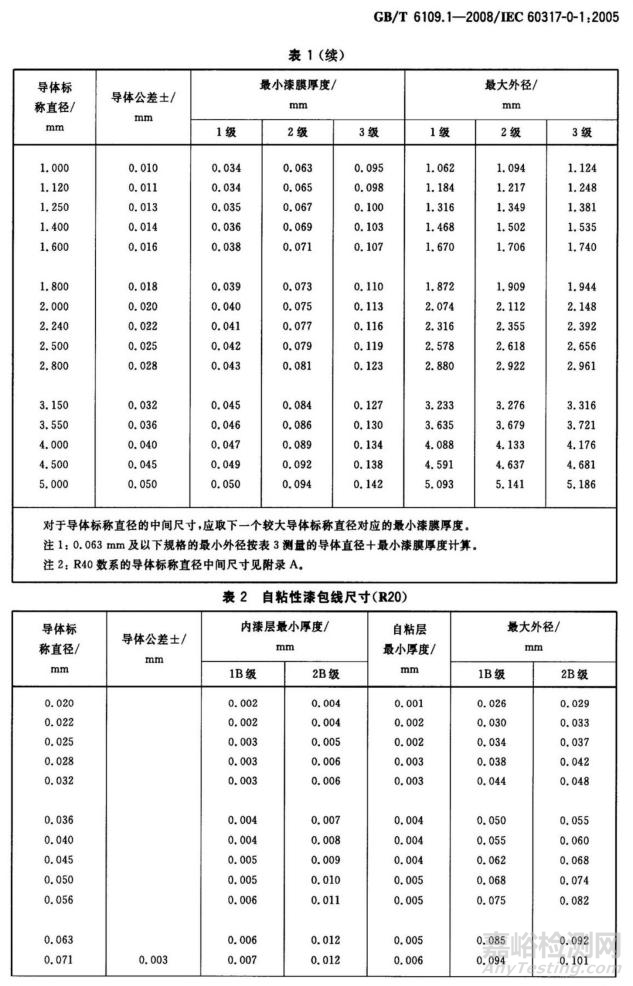

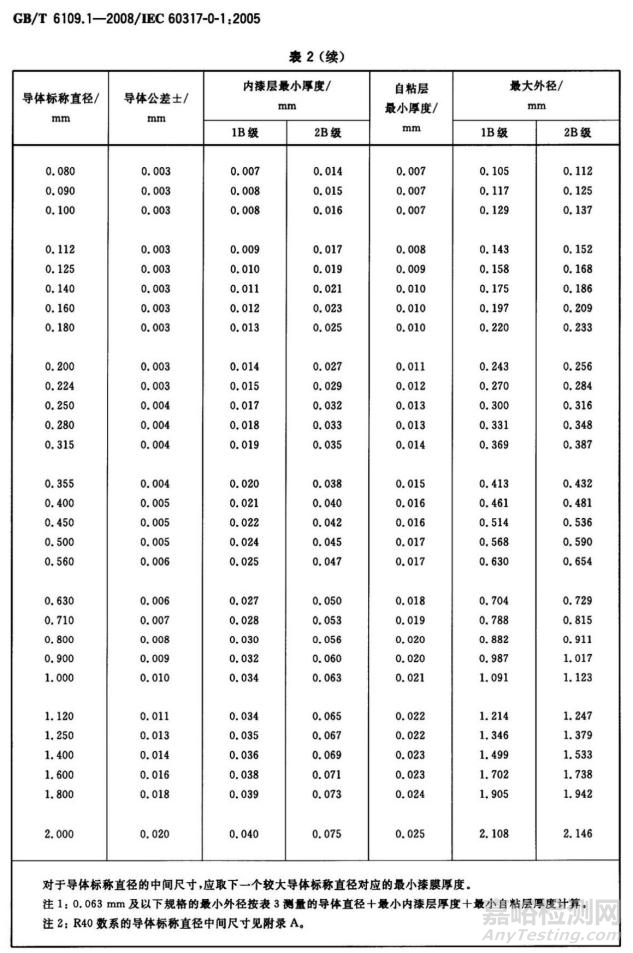

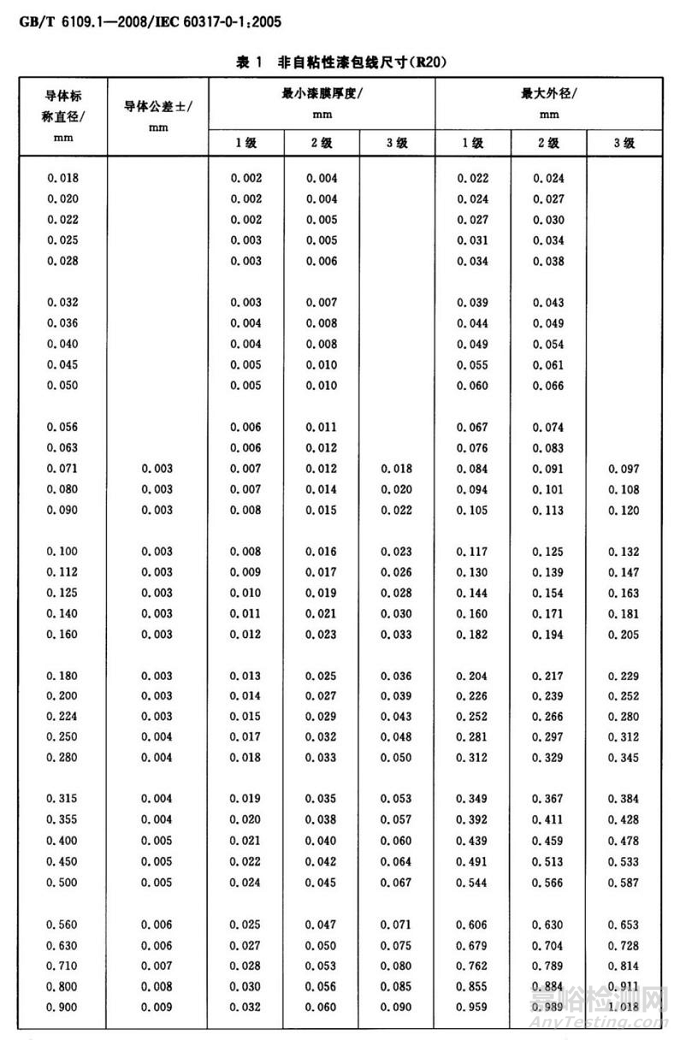

根據國家標準GB/T 6109.1-2008《漆包圓繞組線第1部分：一般規定》規定：導體直徑的的實際值及其公差如下表所示。

漆包線的導體與電工圓銅線直徑偏差要求對比分析

GB/T 6109.1-2008 標準截圖

對比表1和表2可以看出，除了導體標稱直徑范圍不同，對于相同的標稱直徑，導體的公差要求是相同的。

二、電工圓銅線導體直徑偏差要求

GB/T 3956-2008《電纜的導體》標準中沒有直接給出導體直徑的偏差要求。

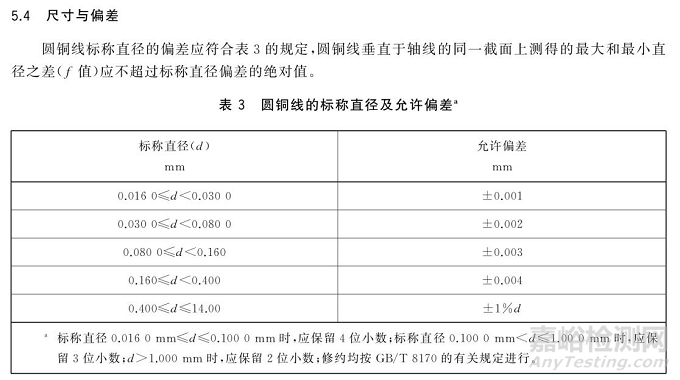

GB/T 3953-2024《電工圓銅線》標準的“范圍”明確規定“本文件適用于電線電纜、電機及其他電氣電子器件用的圓銅線制造、檢測和應用”，其第5.4條款規定了圓銅線的尺寸偏差，如下：

漆包線的導體與電工圓銅線直徑偏差要求對比分析

GB/T 3953-2024標準截圖

三、漆包線導體與電工圓銅線直徑偏差要求的比較

為了便于比較，下表列出了上述兩份標準關于導體直徑偏差要求的異同：

導體標稱直徑/mm	偏差要求±/mm
導體標稱直徑/mm	漆包線	電工圓銅線
0.016~0.029	/	0.001
0.030~0.063	/	0.002
0.071~0.079	0.003	0.002
0.080~0.159	0.003	0.003
0.160~0.224	0.003	0.004
0.250~0.355	0.004	0.004
0.400~0.500	0.005	1%d
0.560~0.630	0.006	1%d（≈0.006）
0.710	0.007	1%d（≈0.007）
0.800	0.008	1%d（=0.008）
0.900	0.009	1%d（=0.009）
1.000	0.010	1%d（=0.010）
1.120	0.011	1%d（≈0.011）
1.250	0.013	1%d（≈0.013）
1.400	0.014	1%d（=0.014）
1.600	0.016	1%d（=0.016）
1.800	0.018	1%d（=0.018）
2.000	0.020	1%d（=0.020）
2.240	0.022	1%d（≈0.022）
2.500	0.025	1%d（=0.025）
2.800	0.028	1%d（=0.028）
3.150	0.032	1%d（≈0.032）
3.550	0.036	1%d（≈0.036）
4.000	0.040	1%d（=0.040）
4.500	0.045	1%d（=0.045）
5.000	0.050	1%d（=0.050）

從上表比較可知，兩份標準關于導體直徑的偏差要求幾乎是相同的，即使個別規格存在差異，其最大差值也不超過0.001mm。

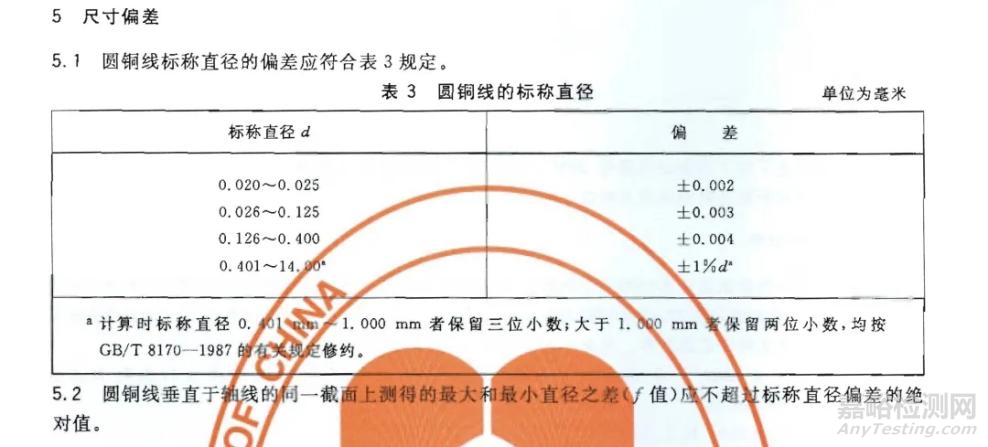

還要注意的是，GB/T 3953-2024《電工圓銅線》是修訂后的版本，代替GB/T 3953-2009版，其中，關于電工圓銅線的直徑及偏差要求是有修訂的，2009版的要求如下：

漆包線的導體與電工圓銅線直徑偏差要求對比分析

GB/T 3953-2009標準截圖

與舊版標準相比，可以看出，新版標準對原先未作規定的小規格的電工圓銅線明確了要求，其中對個別小規格的要求還略有提高，使標準更具可操作性。

歸根到底，無論是漆包線還是電工圓銅線，其導體的直徑偏差要求均取決于制造工藝的實際水平。隨著生產技術的進步，相關標準要求也會相應變得更加細致，部分指標要求甚至可能進一步提高。

來源：質量觀研社
