一、產品概述

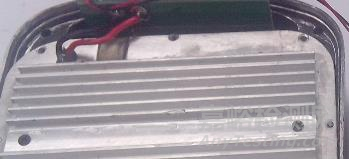

該產品為全金屬結構,內分為兩個腔體,其中一腔體需要做成完全封閉式腔體,腔體內為主控芯片板和一些主要功能部件,另一腔體內為連接外部設備的轉接小板,小板僅有兩個接口:DC5V外接電源接口和數據傳輸?shù)腢SB接口。經過輻射測試發現有24MHz倍頻雜訊輻射問題。

二、整改分析
(一)電路分析 此產品整個電路中,有一個典型的時鐘晶振電路;其工作頻率就是24MHz,經分析發現其主要的干擾源就是該晶振。

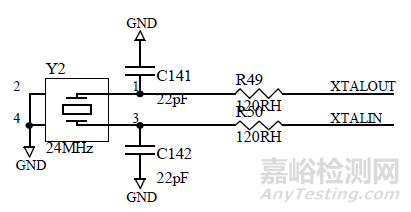

▲ 示意電路圖
(二)數據分析

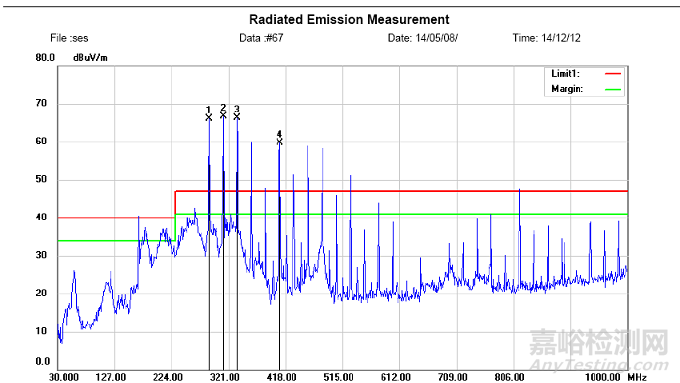

▲(未整改測試數據:垂直極性)

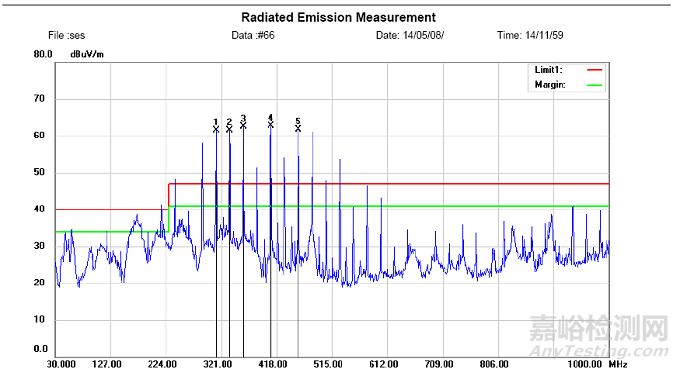

(未整改測試數據:水平極性)
從測試數據的結果來看,超標的頻點全都是24MHz的倍頻,干擾能量主要是晶振頻點的倍頻,且能量很高,超標的點比較多。要解決問題需要,從晶振電路的輻射路徑進行EMC控制。
(三)干擾分析
該產品外殼結構屏蔽良好,搭接處經過打磨、導電泡棉處理,但是測試超標點改善有限,整機測試只有電源線和USB線引出箱體,懷疑干擾頻點是由電源線和USB線輻射出來的嗎?故分別作了一下幾步測試:
1、僅在電源線上加磁環,測試結果:改善不明顯;
2、僅在USB線上加磁環,測試結果:改善仍然不明顯;
3、在USB線和電源線都加磁環,測試結果:改善較明顯,干擾頻點整體有所下降。
從上可得,干擾頻點是從兩個接口帶出來的,并非是電源接口或USB接口的問題,而是內部干擾頻點耦合到這兩個接口所導致的,僅屏蔽某一接口不能解決問題。經過近場量測發現,干擾頻點來自封閉腔體內,雜訊通過接口轉接小板與封閉腔體。
內主板相連的USB排線和制冷片電源線耦合出來,導致整個轉接小板上到處都有干擾頻點雜訊。尤其是制冷片電源線耦合的雜訊最嚴重。
通過觀察發現主板上有一24MHz晶振下方正好是制冷片的電源線,且電源比較長,而USB線距離晶振稍遠一些,且比較短。
三、整改對策
1、制冷片電源線要短一些,且使用銅箔將腔體內制冷片電源線包覆起來,并與金屬體相連接地;

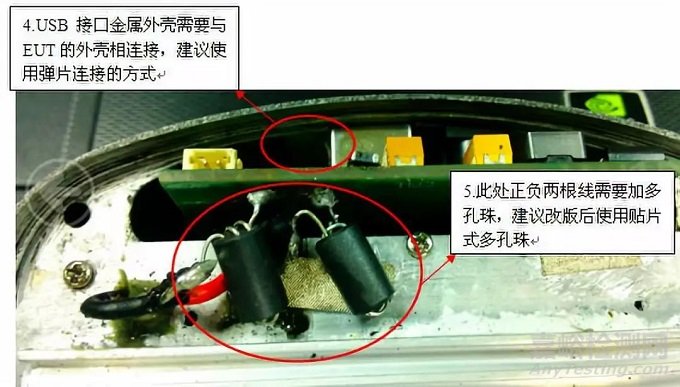

2、USB排線也需要進行屏蔽接地處理;USB接口金屬外殼需要與樣機的外殼相連,建議在USB金屬接口上設計金屬彈片。
3、在制冷片正負電源線與轉接小板相連處各加一多孔珠進行濾波處理;外接的USB線屏蔽效果需要良好。(一般屏蔽效果好的USB線要求:外層屏蔽編織網的編織率到達85%以上,且編制網兩端要進行較好的接地處理)

▲ 整改措施示意圖
四、案例總結

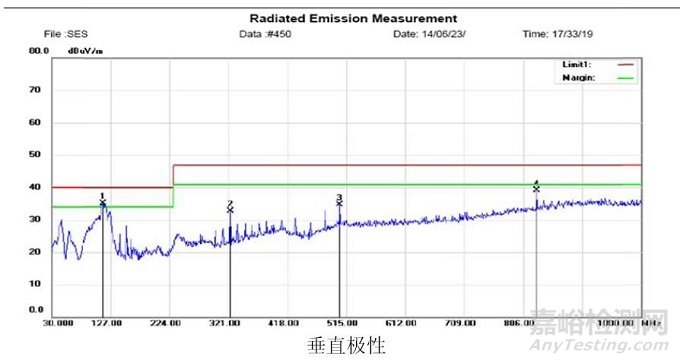

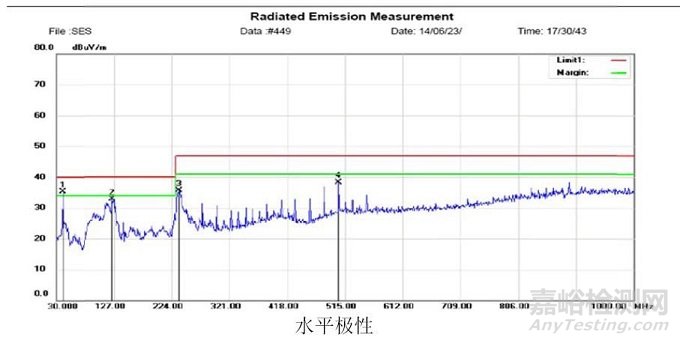

經過相應的整改和改版設計,產品最終測試數據如下:


結案小結:
晶振時鐘頻率高,干擾諧波能量強;諧波干擾除了從其輸入與輸出傳導出來,還會從空間輻射出來,若有未屏蔽的其他信號傳輸線在晶振電路附近經過,就會使干擾能量耦合到傳輸線上,直接由傳輸線帶出來。
對于這類從空間耦合所導致傳輸線帶出干擾問題,最好的方式就是找到輻射源頭和輻射的路徑,再通過結構屏蔽和電路濾波解決問題。
