近年來，為了減輕環境污染，需要使用更加高效清潔的能源，液化天然氣（LNG）工業得到了大力發展。9Ni鋼具有良好的低溫韌性及耐腐蝕性，往往被用來制造LNG低溫儲罐。在LNG儲罐的制造過程中，往往避免不了現場焊接。受現場焊接條件的限制，手工電弧焊焊接基本包括了平焊、立焊和橫焊等在內的全位置焊接。裴沖等發現海洋平臺用鋼橫焊位置試樣的低溫?cái)嗔秧g性低于立焊位置試樣。程晉宜研究了Q460鋼CO2氣體保護焊下平焊和橫焊接頭疲勞性能的差異，發現平焊位置接頭的疲勞壽命長于橫焊位置接頭。袁軍軍等研究發現對于多層多道焊縫，沖擊試樣缺口處柱狀晶比例是沖擊韌性出現波動的主要影響因素。為了保證不同焊接位置的焊縫性能均能滿足設計要求，研究人員對采用ENiCrMo-6型鎳基焊條手工電弧焊焊接接頭的不同焊接位置進行組織表征和低溫力學性能測試，分析了不同焊接位置組織和性能的差異，結果可為實際生產提供借鑒。

01｜試驗方法

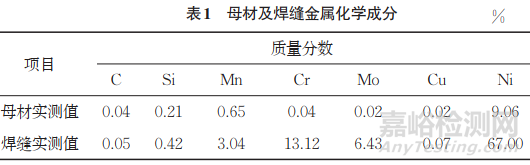

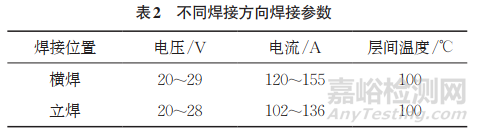

試驗用母材為X7Ni9型國產9Ni鋼，填充金屬為ENiCrMo-6鎳基合金，采用多層多道手工電弧焊方式進行雙面焊接。試樣厚度為33.7mm，坡口角度為60°，組對間隙為3mm。母材及焊縫金屬化學成分如表1所示。將母材和焊縫金屬提前預熱，采用橫焊和立焊兩種焊接位置，具體焊接參數如表2所示。

 焊接完成后，對焊接接頭進行金相檢驗和低溫沖擊韌性測試。金相試樣經機械磨拋后，采用體積分?jǐn)?shù)為10%的草酸溶液對試樣進行電解腐蝕，電壓為6V，時間為30s。隨后采用光學顯微鏡和掃描電子顯微鏡（SEM）觀察試樣。根據GB/T 2650—2022《金屬材料焊縫破壞性試驗 沖擊試驗》，加工焊縫沖擊試樣。按照GB/T 229—2020《金屬材料 夏比擺錘沖擊試驗方法》，采用沖擊試驗機進行低溫沖擊試驗，測試溫度為-196℃，每種位置取3組試樣。截取標準夏比V型沖擊試樣，試樣的缺口位于焊縫中心，試樣的尺寸為10mm×10mm×55mm（長度× 寬度×高度），并對沖擊斷口進行SEM分析。

02｜試驗結果

1.接頭組織

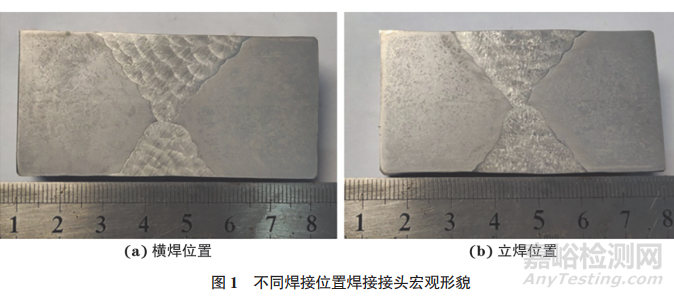

 橫焊位置及立焊位置焊接接頭宏觀形貌如圖1所示。橫焊位置熱輸入能量較低，其焊接道次明顯高于立焊位置。由圖1可知：橫焊位置接頭焊縫金屬存在較為明顯的柱晶區和層間再熱區，而立焊位置接頭焊縫金屬?zèng)]有較為明顯的層間再熱區，僅能看出其柱狀晶凝固方向?yàn)槿鄢氐呢Q直方向。受重力、浮力等差異的影響，橫焊接頭柱晶區結晶方向與熔池豎直方向存在一定的傾斜角。

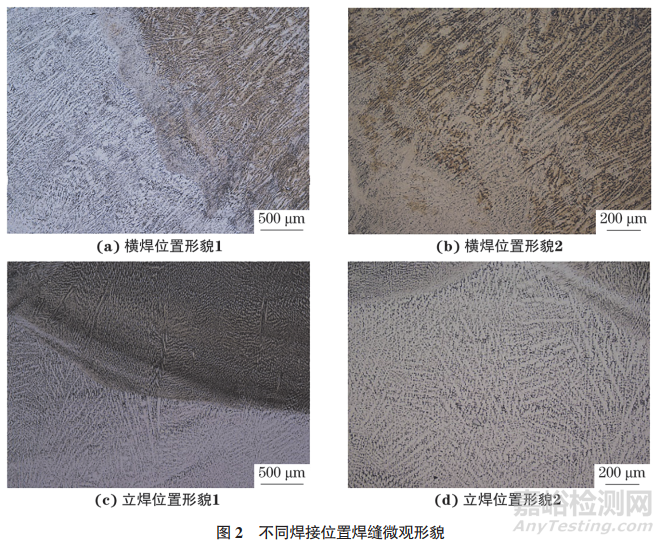

 兩種焊接位置焊縫的微觀形貌如圖2 所示。由圖2可知：橫焊位置柱狀晶晶界幾乎與焊縫豎直方向呈45°，且存在一定寬度的層間再熱區，晶粒較為細??；對于立焊位置焊縫金屬，其柱狀晶晶界幾乎平行于焊縫豎直方向，兩道交疊地方的柱狀晶取向較為復雜，基本沒有發現層間再熱區。

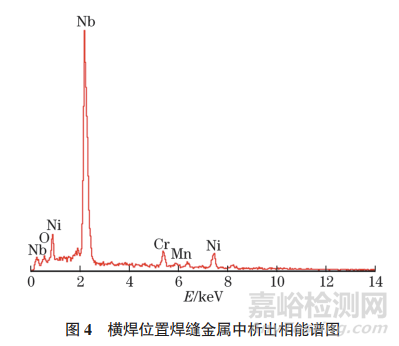

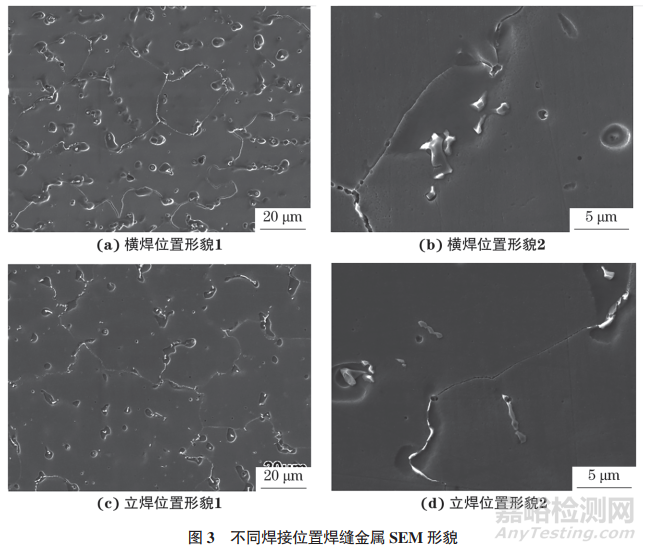

 對兩個位置的焊縫組織進行SEM分析，結果如圖3所示。由圖3可知：兩種焊縫材料都由奧氏體基體+析出相組成，但是枝晶臂寬度略有差異；橫焊位置焊縫枝晶臂寬度僅為立焊位置的一半。對析出相進行能譜分析，結果如圖4所示，推測析出相為富Nb碳化物。

2.接頭低溫沖擊吸收能量

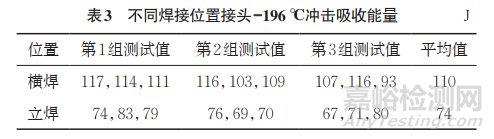

對焊接接頭進行-196℃低溫沖擊測試，結果如表3所示。由表3可知：橫焊位置接頭-196℃沖擊吸收能量約為110J，且各個測點的沖擊吸收能量差異較??；立焊位置接頭-196℃沖擊吸收能量約為74J，各個測點的沖擊吸收能量差異略大。

3.斷口SEM形貌

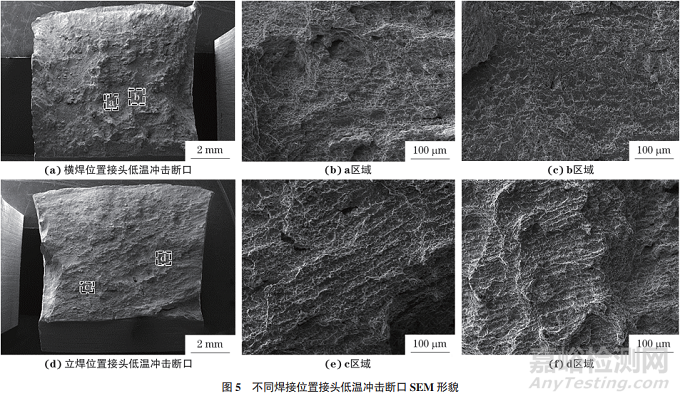

 對橫焊位置和立焊位置接頭的低溫沖擊斷口進行SEM分析，結果如圖5所示。由圖5可知：橫焊位置接頭低溫沖擊斷口塑性變形較大，斷口表面凹凸不平，為韌窩型韌性斷口形貌；斷口中存在兩種形貌的韌窩，一種是以柱狀晶形貌分布的、較深的韌窩，另一種是對應焊縫層間再熱區的，面積較小、較淺的韌窩。對立焊位置接頭沖擊斷口而言，其斷口表面較為平坦，沒有較大起伏。對其斷口不同位置進行放大觀察，發現斷口以韌窩形貌為主，以柱狀晶形式分布，幾乎沒有觀察到等軸韌窩區。

03｜討論

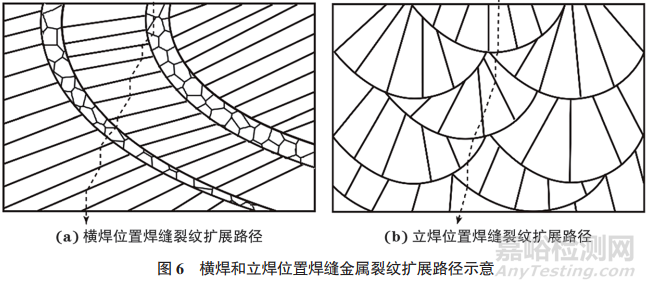

 采用多層多道焊焊縫金屬的沖擊韌性往往和柱晶區的面積有關。JORGE等認為柱晶區晶粒較為粗大，對沖擊韌性不利，柱晶區枝晶臂的寬度也會影響沖擊韌性，沖擊試樣缺口位置和裂紋擴展路徑上的組織同樣會影響沖擊韌性。MAO等的研究表明，當裂紋擴展路徑上存在較多的大角度晶界時，裂紋會發生偏折，總裂紋長度延長，沖擊吸收能量提高。對于橫焊位置焊縫金屬而言，其裂紋擴展時會受到較多柱晶界的阻礙，裂紋擴展路徑較為曲折，且層間再熱區細小等軸晶的存在進一步延長了裂紋總長度。橫焊和立焊位置焊縫金屬裂紋擴展路徑如圖6所示。對于立焊位置焊縫金屬，裂紋擴展方向大多平行于柱晶界或與柱晶界之間的夾角很小，裂紋擴展路徑不易發生偏折，裂紋總長度較短，導致最終裂紋擴展消耗的能量低于橫焊位置。此外，由于橫焊位置熱輸入能量較小，焊縫凝固冷卻速率較快，橫焊位置焊縫金屬柱晶區枝晶臂寬度較窄，增加了裂紋擴展需要穿過的晶界數量，這也是橫焊位置焊縫金屬具有較高低溫沖擊吸收能量的原因。

04｜結論

（1）相比于立焊位置焊縫金屬，橫焊位置焊縫金屬具有更高的低溫沖擊吸收能量，-196℃沖擊吸收能量可達115J。

（2）受重力和浮力等影響，橫焊位置焊縫柱狀晶凝固結晶方向與焊縫豎直方向（即沖擊裂紋擴展方向）存在較大的角度差，導致裂紋擴展需要穿過更多的晶界，裂紋偏折角度較大，會消耗更多的能量。

（3）立焊位置焊縫金屬的柱狀晶凝固方向大多平行于裂紋擴展方向，或與裂紋擴展方向僅有較小的角度差，導致裂紋擴展大多在柱狀晶內部完成，幾乎沒有晶界的阻礙，故立焊位置沖擊吸收能量較低。

（4）由于橫焊位置焊接熱輸入能量較小，柱狀晶的寬度比立焊位置焊縫柱狀晶的寬度窄，且存在一定寬度的層間再熱區。

作者：盧亞東，吳國正，沈佳如，劉悅

單位：中國核工業第五建設有限公司
