聚焦市場監督中的爭議點和企業咨詢的典型問題，結合真實產品案例深度解析最新家電國家標準（GB/T 4706.1-2024等）條款，助力家電企業規避產品質量風險，準確把握標準換版核心要求。
01案例問題
在某Ⅱ類家電器具中，PTC發熱體的帶電部件通過3層絕緣膠紙與易觸及的金屬散熱片隔開，如圖1所示。
圖1 3層絕緣膠紙隔開PTC發熱體帶電部件與易觸及的金屬散熱片
（圖片為實拍圖）
使用不同內阻的數字萬用表，測量散熱片易觸及金屬部件與大地之間的電壓。測量時，考慮電源插頭正插和反插情況，數字萬用表連接或不連接模擬人體網絡，如圖2所示。

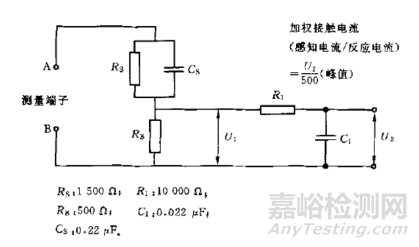

圖2 加權接觸電流（感知電流或反應電流）的測量網絡（GB/T 12113/IEC 60990圖4）
測量結果如下：
數字萬用表A：斷開測量網絡91.72V，不斷開測量網絡0.0346V；
數字萬用表B：斷開測量網絡20.56V，不斷開測量網絡0.0392V。
這說明數字萬用表A和數字萬用表B的輸入阻抗不同，導致PTC散熱片與大地之間電壓測量結果存在明顯差別。
為了說明高輸入阻抗的萬用表直接測量PTC散熱片與大地之間的“91V”電壓是“不危險的”，是否可按GB/T 4706.1-2024《家用和類似用途電器的安全 第1部分：通用要求》標準8.1.4條款將3層絕緣紙視為保護阻抗，用泄漏電流和放電量指標去考核?
基于以上測量結果，我們對該案例進行進一步分析。
02案例分析
根據GB/T 4706.1 - 2024標準3.3.6條款保護阻抗定義，由于帶電部件和散熱片易觸及金屬之間不存在保護阻抗元件，因此8.1.4條款泄漏電流、放電能量要求不適用。類似問題在IECEE/CB SCHEME/CTL DECISION國際電工委員會CB體系CB實驗室決議DSH2013, 也是認為該結構中沒有保護阻抗，詳見附件1。
有文獻指出，本案例中PTC散熱片與大地之間的91V電壓為‘浮’電壓，感應的電壓，并非‘實’電壓。
附件1
CTL DECISION SHEET (DSH)
國際電工委員會CB體系CB實驗室決議（DSH）
|
Standard(s) (incl. year) 標準 |
Subclause(s) 條款 |
Tracking No. 追蹤號 |
Year 時間 |
|
IEC 60335-1(2010) + am1 (2013) |
8.1.4 |
2013 |
2021 |
|
Category 類別 |
|||
|
HOUS 家電 |
|||
|
Subject 內容 |
Keywords 關鍵詞 |
Developed by 制訂者 |
To be be approved 批準 |
|
PTC Enclosure heater in Class II construction Ⅱ類結構中PTC發熱器外殼 |
- Insulation coordination 絕緣配合 - Reinforced insulation, 加強絕緣 - Protective impedance 保護阻抗 |
ETF1 |
2022 CTL Plenary Meeting 國際電工委員會CB體系CB實驗室2022年全體大會 |
|
Question 問題 |
|||
|
A PTC enclosure heater is protected against electrical shock by class II construction. The heating element is insulated by three layers of Kapton foil from the heat sink in compliance with sub clause 29.3.2. 某PTC發熱器外殼采用Ⅱ類結構防觸電保護。發熱體帶電部件由符合IEC 60335-1標準29.3.2條款的3層聚酰亞胺薄膜絕緣膠紙隔開金屬散熱片。
The relevant tests of sub clauses 8, 13, 16 and 29 were passed with positive results. IEC 60335-1標準第8章防觸電、13章工作溫度下泄漏電流和電氣強度、16章泄漏電流和電氣強度和29章電氣間隙、爬電距離和固體絕緣試驗都通過。
Are the requirements of subclause 8.1.4 for protective impedance applicable for this design? 此設計是否需要符合IEC 60335-1標準8.1.4條款保護阻抗的要求?

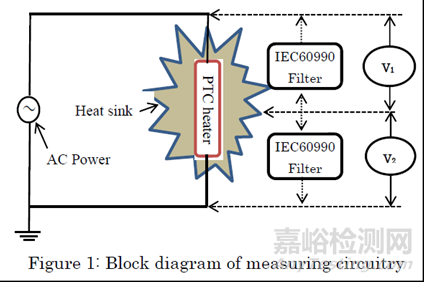

圖1 測試線路圖 |
|||
|
Decision 決議 |
|||
|
The requirements of subclause 8.1.4 for protective impedance are not applicable because there are no components (protective impedance specified in 3.3.6) connected between live parts and the heat sink. IEC 60335-1標準8.1.4條款保護阻抗的要求不適用，因?yàn)樵趲щ姴考蜕崞子|及金屬之間沒有3.3.6定義的保護阻抗元件。 |
|||
|
Explanatory notes 解釋 |
|||
|
The standard can be interpreted in a way that the part of the heat sink shall comply with the requirement of protective impedance specified in subclause 8.1.4 if the voltage of the heat sink is greater than 42.4 V, which is measured without the filters specified in IEC 60990 as shown in the following table. 可以這樣解釋標準：如果散熱片易觸及金屬部件的電壓用沒有IEC 60990規定的測量網絡的儀器測量超過42.4 V，應符合8.1.4條款保護阻抗的要求。
數字萬用表A： V1 斷開測量網絡82.03 V， 不斷開測量網絡0.0346V； V2 斷開測量網絡91.72 V， 不斷開測量網絡0.0344V。
數字萬用表B： V1 斷開測量網絡18.73 V， 不斷開測量網絡0.0392 V； V2 斷開測量網絡20.56 V， 不斷開測量網絡0.0383 V。
The requirement of the protective impedance shall not apply due to the following reasons: 保護阻抗的要求不適用，原因如下：
1. There is no protective impedance used in the part in question but a floating capacitance therefore the data measured without filter will vary depend of the impedance of measuring instruments. 問題中沒有保護阻抗元件，只有“浮動電容”，所以用沒有IEC 60990規定的測量網絡的儀器測量PTC散熱片易觸及金屬部件上的電壓結果相差很大。
2. Compliance with the first dashed item (42.4 V) of 8.1.4 is achieved with the filter specified in IEC 60990 referred in NOTE 1 of 8.1.4. 如果用帶有IEC 60990規定的測量網絡的儀器測量（參見8.1.4條款注1），則產品符合8.1.4條款第一個破折號42.4 V的要求。 |
|||
附件2
IEC/TC61 Wellington大會討論CTL決議結果
The report was noted. The TC 61 answers to the questions from the CTL are:
CTL的報告已關注到。IEC/TC61針對CTL這些問題的回復意見如下：
|
Item 項目 |
Enquiry 咨詢 |
TC61 Comment IEC/TC61意見 |
|
1 |
…… |
_ |
|
2) “PTC Enclosure heater in Class II construction” Enquiry 2013 咨詢2013有關“Ⅱ類結構PTC發熱器散熱器易觸及金屬部件” |
In the illustration the PTC is not considered a protective impedance. 咨詢問題中的PTC發熱器帶電部件與易觸及部件之間的3層絕緣紙不認為是保護阻抗。 |
