汽車零部件傳導測試分電壓法和電流法兩種測試方法。

以往普遍只進行電壓法測試，但隨著電磁環境越來越復雜，電流法的測試也已被大部分的主機廠所要求。

電壓法是針對電源線進行測試。其測試數據包含共模分量，也包含差模分量。

電流法測試相對于電壓法來說，其測試相對方便，電流卡鉗不需要物理連接到電路上中。既可以測電源線的騷擾，也可以測信號線的騷擾?；陔娏縻Q的原理，其測試數據僅包含共模分量。

筆者認為，對于多線束的DUT，傳導電流法測試還是非常必要的。

不幸的是，傳導電流法普遍反饋難過。其原因主要是，電流法相對于電壓法來說，測試頻段更寬。參考GB/T 18655-2018,電壓法的測試頻段為150k~108MHz.電流法的測試頻段是150k~245MHz.
對于電流法高頻段的超標，可以借鑒一下RE的相關措施。

對于與電壓法相同的頻段（150k~108MHz）。電壓法和電流法其實是可以相互參照的。（可能僅僅適用于只有電源線的設備，但從標準上的數據來看，標準似乎是并未僅僅考慮電源線，而是直接進行的換算）

下表是等級三的電壓法限值和電流法限值對比：

其中：150k~1.8M的限值差異應該是考慮的低頻段的LISN的阻抗較低。

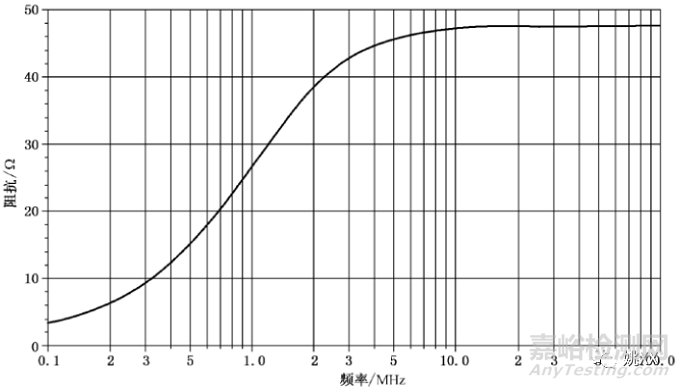

LISN阻抗曲線如下：

5.9MHz~108MHz頻段的限值差異34dB,其理論來源應該是LISN的50阻抗的電壓電流換算。

參考資料：

GB╱T 18655-2018 車輛、船和內燃機無線電騷擾特性 用于保護車載接收機的限值和測量方法
