案件背景：

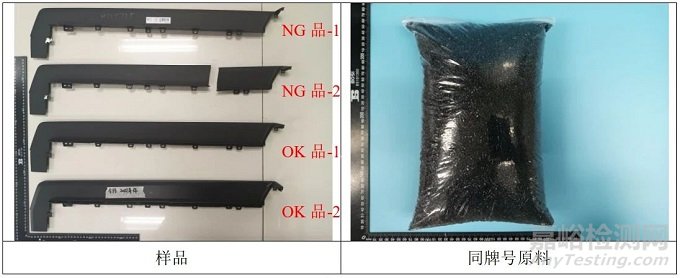

失效樣品為BTFT35A后殼件；材質為PC/ABS (HAC8260)，現用戶端發現有6例后殼服役過程中發生開裂，失效件服役時間約6個月左右?，F(xiàn)提供NG品2pcs、OK品2pcs以及同牌號原料，委托實驗室進行分析。

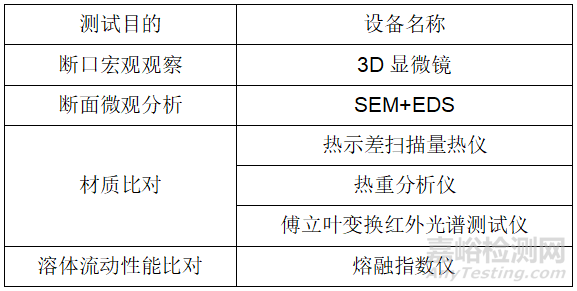

一.測試方案

二.測試結果

2.1. 表面觀察

將NG品各斷面進行表面宏觀觀察(圖1)

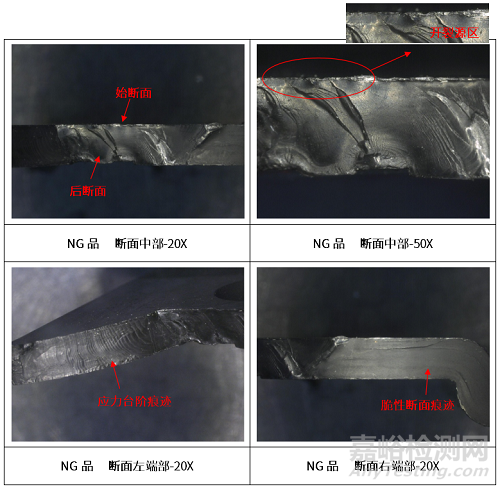

圖1 表面形貌(NG品)

小結：

1.失效樣品裂紋均為厚度方向的貫穿性裂紋，裂紋涉及多個螺絲擠壓位置的連通現象，整體斷面非瞬斷斷裂，為裂紋多次擴展形成；

2.斷面均存在“波紋狀”花紋，這是明顯的應力釋放形成的應力臺階痕跡。結合斷面花紋的走向，推測裂紋源為螺絲接觸的對向位置。

2.2. 塑件斷面SEM&EDS分析

對NG品斷面進行測試，結果如下(圖2)(表1~表2)：

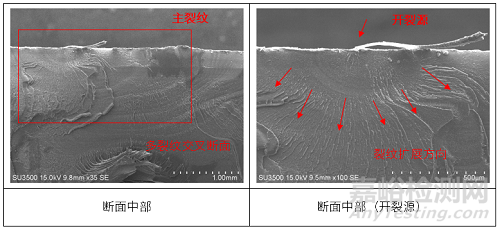

圖2 SEM形貌(NG品)

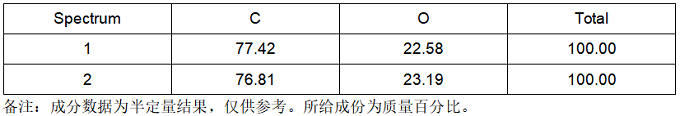

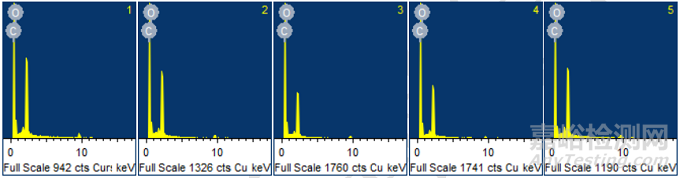

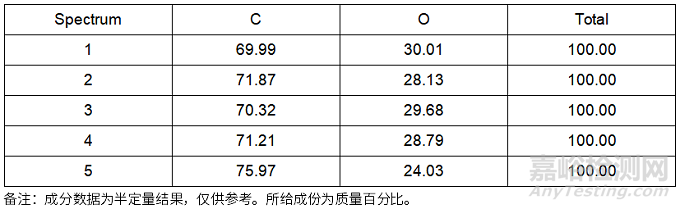

表1 NG品EDS成份測試結果(%)

表2 OK品EDS成份測試結果(%)

小結：

1.SEM結果表明，NG品斷面均為脆性斷裂痕跡，裂紋源為螺絲接觸的對向位置，存在明顯的應力釋放紋路，其裂紋生成周期較長；斷面未發現有有機物腐蝕痕跡，基本可以排除化學有機物誘導開裂導致。

2.通過對NG品斷面以及OK品切面的成份進行EDS表征，構成元素均為碳元素與氧元素，碳氧比例基本一致，未發現其它異常性元素。

2.3. 塑件斷口材質分析

選取NG品開裂位置以及OK品相同位置取樣進行測試，結果如下(圖3~圖6)(表3)：

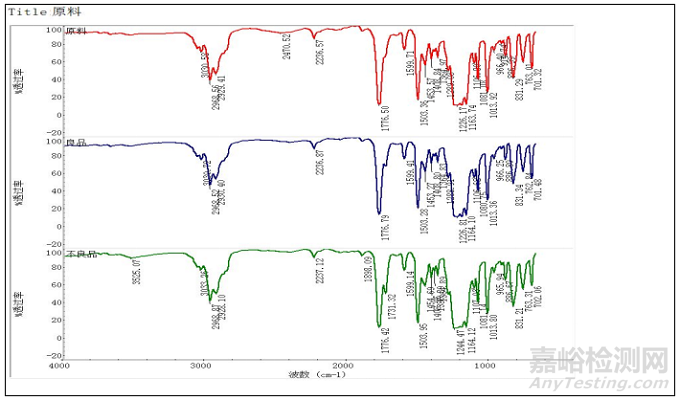

圖3 FTIR譜圖

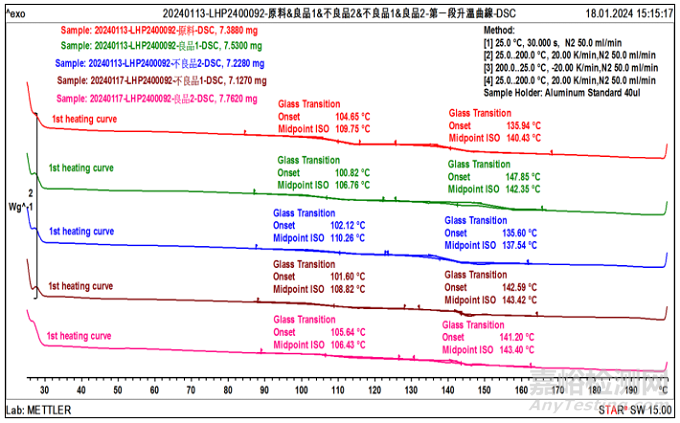

圖4 DSC對比譜圖(第一段升溫)

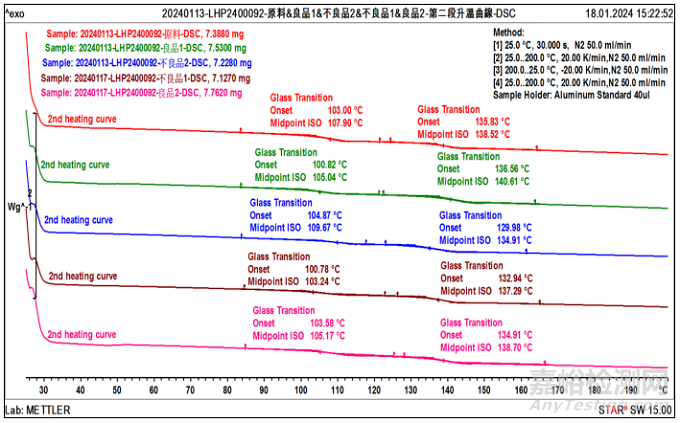

圖5 DSC對比譜圖(第二段升溫)

 圖6 TGA對比譜圖

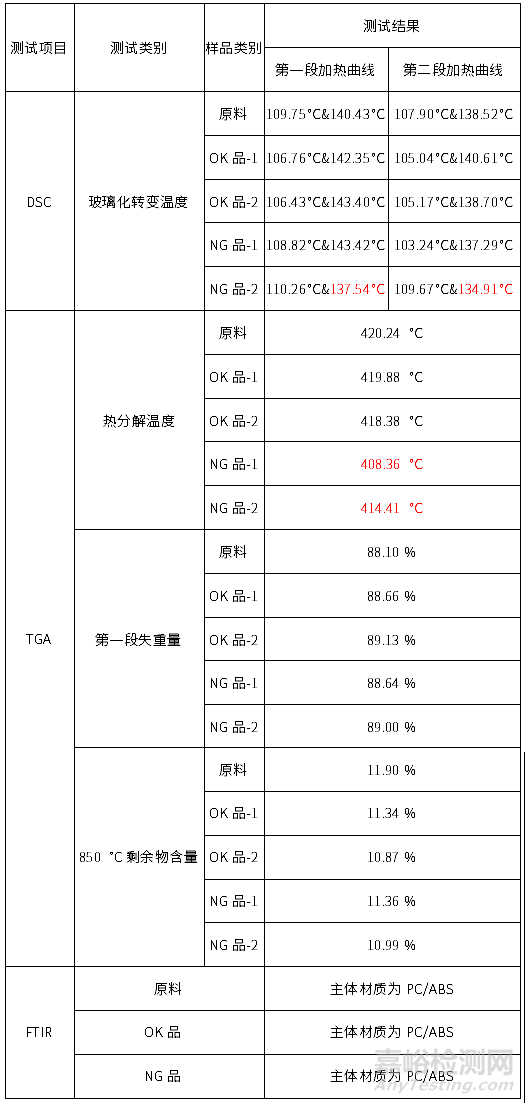

表3 材質比對結果

小結：

1.DSC測試結果顯示，NG品-1相較OK品以及原料，玻璃化轉變溫度較為一致，NG品-2第二個玻璃化轉變溫度相較OK品以及原料偏低。

2.TGA測試結果表明，兩者均有一個降解臺階，降解趨勢基本一致，但NG品-1以及NG品-2的裂解溫度的溫度偏低5℃以上，分別為408.36℃和414.41℃。表明NG品的材料穩定性存在差異，推測NG品存在降解現象。

3. FTIR測試結果表明，主體材質均為PC/ABS。

4.綜上，通過比對材質特性，材質組成均為PC/ABS，F(xiàn)TIR&DSC圖譜基本吻合，TGA圖譜存在差異，推測NG品存在降解現象。

2.4流動速率測試(表4)(圖7)

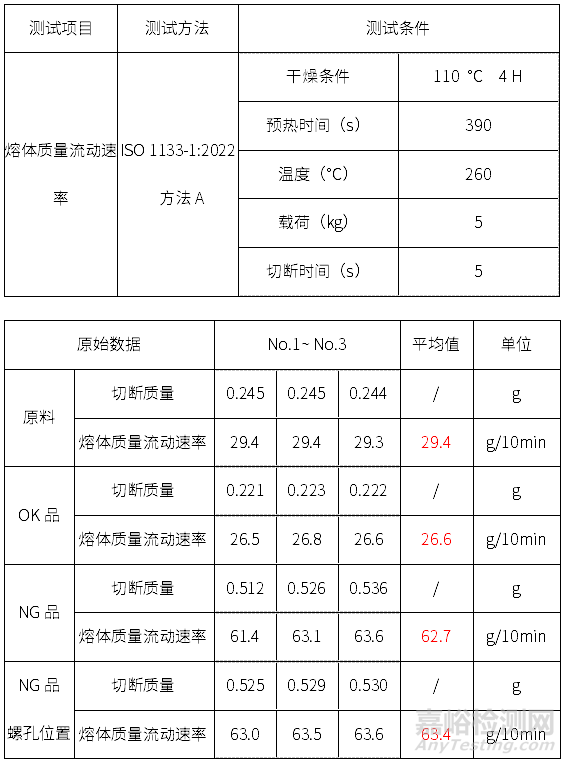

表4 熔體流動速率結果

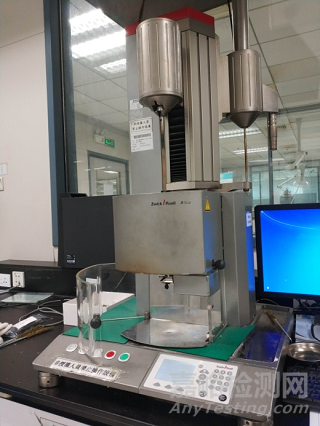

圖7 熔體質量流動速率測試

小結：

1.OK品的熔體質量流動速率分別為26.6g/10min，原料實測的熔體質量流動速率為29.4g/10min，OK品與原料較為接近； NG品不同位置取樣測試結果分別為62.7g/10min和63.4g/10min；

2.NG品的結果相較原料存在明顯差異，NG品相比原料變化率已達110%以上，熔體質量流動速率變化是聚合物分子量的宏觀體現，表明NG品的分子鏈已發生明顯的變化，即存在明顯的降解風險。

三.分析結論

綜上，后殼開裂的失效原因推測為材料自身存在降解，導致其機械韌性降低，在裝配以及使用過程中，受螺絲施加的外部機械應力出現裂紋，裂紋沿機械應力方向擴展到螺絲與殼體接觸的位置，后裂紋隨應力釋放繼續擴展，從而形成該失效現象。

四.改善建議

1.建議對成型制程進行優化，以減少塑件發生降解的現象；

2.對成型前后的塑件熔體流動速率進行管控，變化率不宜過大。
