對四種SiC MOSFET的元胞布局（條形、彎曲條形、正方形和六角形）的單脈沖雪崩能量進行測試，進一步對其進行仿真，分析其雪崩能量主要集中于器件哪一個位置，并在此基礎上分析比較四種結構的雪崩能量的分布差異。

元胞布局與UIS測試介紹

器件的雪崩能力是衡量SiC MOSFET可靠性的一個重要指標。通常采用非箝位電感開關（Unclamped Inductive Switch，UIS）測試器件的雪崩能力。

在過往的研究中表明，當UIS測試中Source pad的溫度超過熔點即會發生UIS失效，而SiC MOSFET的雪崩可靠性與其內部元胞結構和參數有關。而且過往的研究還對非對稱溝槽和雙溝槽的SiC MOSFET的UIS特性，非對稱溝槽結構的失效是因?yàn)榻饘賹拥臒崾Вp溝槽的失效則是因?yàn)闁叛醯母唠妶?chǎng)強度。除此之外，本文對不同元胞布局對UIS特性的影響。

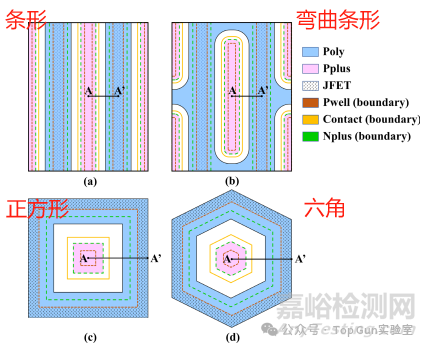

目前商用市場上主要的SiC MOSFET的元胞形狀主要是條形、正方形、六角，其中條形又分為普通條形和彎曲條形。普通條形的Poly柵極并不像正方形和六角在有源區內部就相連，而是在芯片邊緣相連，繼而通過bus連接到 Gate Pad。這會導致柵電流傳輸不均勻，且芯片中間位置的元胞溝道延遲開啟，影響器件開關特性。而彎曲條形通過相鄰柵極之間的交替連接改善了柵極電流的均勻傳輸優化了開關特性。

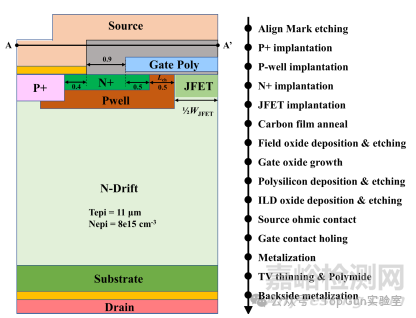

下圖展示了上午A-A'元胞截面結構圖和SiC MOSFET自對準制造工藝流程：選用了外延層厚度11um，濃度為8e15/cm3的外延片襯底。首先通過離子注入形成Pwell和Pplus，采用自對準工藝在多晶硅上生長0.5um厚的Spacer，然后進行Nplus源極離子注入，隨后在有源區范圍內進行JFET注入，隨后沉積一層C膜保護，將之前離子注入在1700℃下退火30min激活。再生長50nm柵氧，并在其上沉積并蝕刻Poly柵，柵源之間形成0.9um的ILD。然后沉積Al層并蝕刻完成Source CT和Gate 的金屬化，最后完成芯片背部的漏極金屬化。）

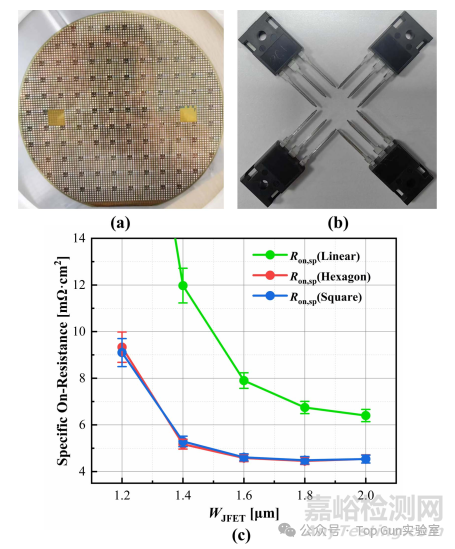

下圖是成品晶圓圖片和單管封裝厚的圖片。而條形、六角和方形元胞的Ron,sp也如下展示，方形和六角元胞具有相似的Ron,sp，并且明顯低于條形元胞。這主要是因?yàn)榉叫魏土窃哂邢嗤臏系烂芏?，都比條形元胞的溝道密度高。特別是當JFET寬度小于1.6um時，器件Ron,sp隨JFET寬度增加而減小的趨勢，這是因?yàn)镴FET較小時，通過增加JFET寬度而帶來的JFET電阻的減小比元胞間距的增加更占優。但是當JFET寬度大于1.6um時，方形和六角元胞的Ron,sp不再增加，因?yàn)橐騄FET增加而導致的元胞面積的增加逐漸超過了JFET電阻減小的影響了。

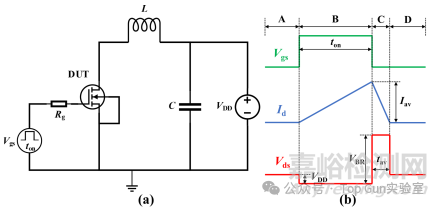

下圖是UIS測試電路，被測器件DUT與電感串聯，電容與高壓源VDD并聯。圖b顯示了UIS測試過程，分成了4個階段：

階段A，DUT不導通，VDS保持高壓源VDD不變；

階段B，柵極驅動電壓VGS切換到高電平，DUT進入了導通狀態，VDS下降的到0，漏電電流ID逐漸上升到所需的雪崩電流值IAV，IAV可以通過改變VGS的脈沖時間來調節；

階段C，VGS切換到負壓，DUT關斷，進入雪崩工作模式，VDS迅速上升到擊穿電壓VBR，因電感的存在，雪崩電流下降緩慢，并且儲存在電感中的能量通過DUT緩慢釋放。儲存的能量在雪崩過程中通過熱量的形式釋放，這會在器件內部形成瞬時高溫。階段C中，DUT工作在高電壓和大電流下，DUT單脈沖雪崩能量EAS由階段C的雪崩電壓和雪崩電流積分得到：

EAS較小時，IAV下降到0，DUT正常關斷；但當EAS較大時，EAS產生的高溫超過了DUT的耐受極限，IAV就會先下降再迅速上升，造成不可逆的雪崩失效。為了對比不同元胞形狀的UIS，用EAS與有源區面積之比Eava作為比較值。

結果與討論

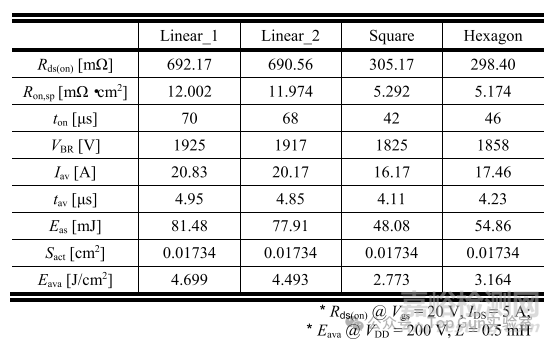

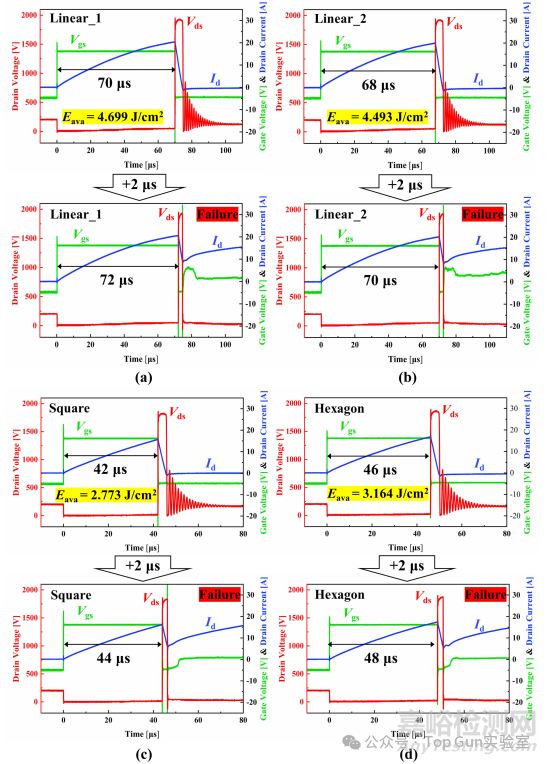

下圖展示了其中元胞形狀的器件在相同的測試條件下進行UIS測試。結果顯示，條形和彎曲條形的Eava明顯大于方形和六角元胞。而且，方形元胞和六角元胞的Ron,sp低于條形元胞器件的Ron,sp，盡管如此，條形元胞的雪崩可靠性仍是高于方形元胞和六角元胞的。

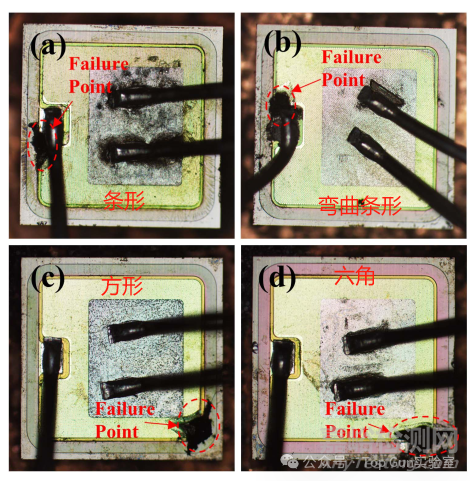

通過對四種元胞失效模塊點測發現失效器件均呈三通狀態。通過對失效模塊塑封拆封發現，均可以觀察到明顯的燒毀點，這表明了器件失效是由熱失效而不是柵氧擊穿引起的。條形元胞器件的燒毀點靠近gate pad，而方形元胞和六角元胞的熱失效點更靠近芯片角落。這里似乎彰顯了雪崩燒點與元胞布局相關：方形元胞和六角元胞的元胞尺寸相較于條形元胞更小，所以方形元胞和六角元胞在相同有源區面積內，在芯片拐角處具有更高的元胞密度；雪崩能量在有源區內產生并傳遞，終端區域和gate pad不產生熱量，器件進入雪崩狀態后，芯片拐角處溫度迅速上升，與芯片邊緣存在較大溫差，導致熱燒毀。而條形元胞在gate pad區域因存在許多gate bus條，器件進入雪崩后，gate pad周圍有源區溫度迅速上升，與gate pad形成了較大溫差，發生熱燒毀。

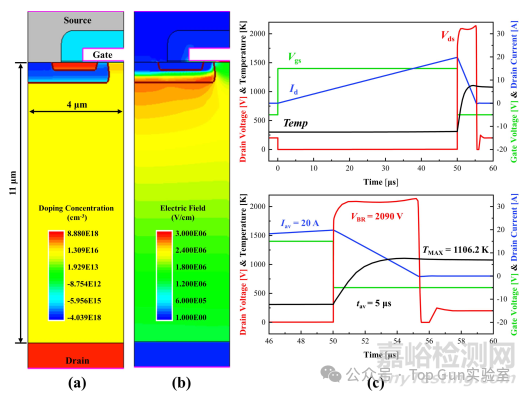

為了進一步分析，利用TCAD對元胞進行仿真，其尺寸和摻雜分布盡量與真實器件保持一致。

器件仿真電路如前文所述，圖b展示了器件雪崩模式1us后的電場分布，除了柵氧中心電場較高外，高電場主要集中的Pwell拐角。在雪崩過程種，器件的最高溫度達到了1106K，超過了金屬Al的熔點，導致了器件熱燒毀失效。

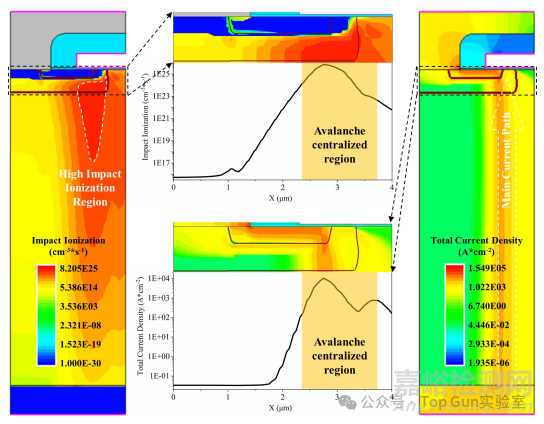

雪崩擊穿強度一般在于碰撞電離和雪崩電流密度進行表征，器件在雪崩狀態下的碰撞電離和雪崩電流密度如下圖示。高碰撞電離和高雪崩電流密度都集中在了Pwell拐角附近。

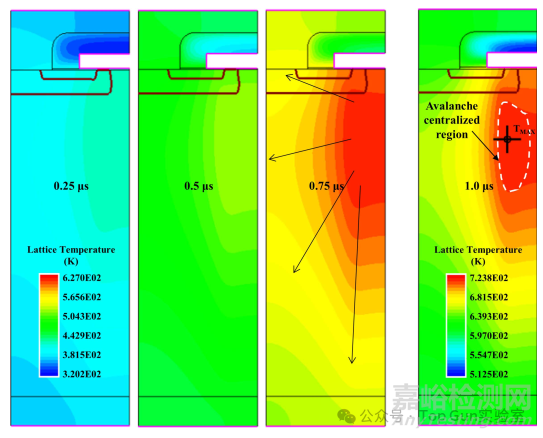

為了更清晰的展示雪崩狀態下器件溫度變化過程，下圖展示了器件在雪崩1us后的溫度分布。在雪崩狀態下，器件首先在Pwell拐角處開始發熱，雖然在JFET區域也存在雪崩電流，但是其碰撞電離和雪崩電流密度明顯低于Pwell拐角處。

所以基于電場分布、碰撞電離分布、雪崩電流分布以及雪崩狀態下溫度分布，可以得到一個結論：SiC MOSFET在UIS測試下的雪崩能量主要集中在Pwell拐角處。

下圖是元胞上具有Au的雪崩能量集中區域，條形、方形與六角元胞的雪崩集中區域所占面積比例為28.7%、44.2%和36.8%，其雪崩能量與元胞雪崩能量集中區域所占比例呈反比，雪崩能量集中區域比例越大，相應UIS能量密度越低。

總結

通過同樣的工藝制作的四種元胞形狀的SiC MOSFET，在相同的測試條件下進行UIS特性測試。結果表明，條形元胞的單脈沖雪崩能量密度是正方形元胞的1.69倍，六角元胞的1.49倍。

并且利用TCAD仿真確定了雪崩能量主要集中于Pwell拐角處，由此分析比較了條形、彎曲條形、正方形和六角元胞的雪崩能量分布差異，表明了雪崩能量密度與雪崩能量集中區域的比例呈反比，由此證明了條形元胞的UIS大于正方形和六角元胞。
