一、研究背景與意義



在電氣化和自動駕駛技術推動下，汽車電子系統的可靠性成為核心需求，而電子連接器作為電子系統信號傳輸?shù)年P(guān)鍵組件，其質量檢測直接影響整車安全。當前電子連接器異常檢測存在兩大核心痛點：一是異常樣本稀缺，傳統有監督學習因難以捕捉異常特征，檢測性能受限；二是現有無監督檢測方法普遍存在重建圖像模糊、缺陷殘留等問題，導致檢測精度和異常定位效果不佳。此外，人工檢測雖靈活但效率低、易受主觀因素影響，漏檢風險高，無法滿足工業化批量檢測需求。



在此背景下，開發一種僅依賴無異常樣本訓練、兼具高精度與高效率的無監督異常檢測方法，對提升電子連接器質檢效率、降低勞動成本具有重要現實意義。本文基于擴散模型理論，提出針對性解決方案，有效突破現有技術瓶頸，為工業缺陷檢測領域提供了新的技術范式。



二、主要研究內容



本文圍繞電子連接器無監督異常檢測展開，構建了“預處理-特征學習-異常檢測-后處理”的完整技術框架，核心是通過改進擴散模型實現高質量圖像重建，進而精準識別異常。具體研究內容如下：



（一）電子連接器圖像預處理方法研究



為解決復雜背景干擾和目標姿態不一致導致的特征提取效率低問題，本文提出一套標準化預處理流程，核心目標是去除冗余信息、統一目標姿態，為后續模型學習奠定基礎。

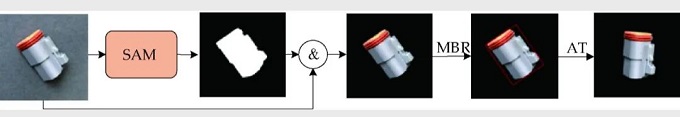

預處理流程分為四步：



1. 精確分割背景：基于SAM（Segment Anything Model）生成目標精確掩膜，通過圖像與掩膜的“與操作”剝離背景，保留連接器邊緣完整信息，避免傳統分割方法的邊緣丟失問題；

2. 干擾排除：對分割后圖像進行腐蝕處理，過濾細小噪聲和無關干擾，提取連接器最小外接矩形（MBR）；

3. 姿態標準化：通過仿射變換將不同角度、位置的連接器調整至統一姿態，消除姿態差異對特征學習的影響；

4. 圖像規整：將處理后圖像統一尺寸為224×224像素，滿足模型輸入要求。



該流程通過聚焦連接器主體特征，顯著提升模型對表面紋理、結構特征的學習效率，為高質量重建提供數據基礎。



（二）一步去噪單純形擴散模型（OSDS-DDPM）構建

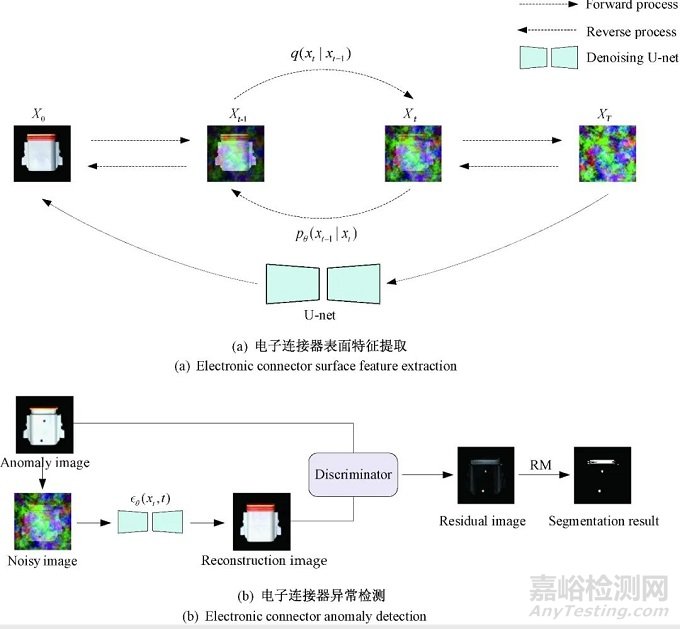

擴散模型（DDPM）作為近年來表現優異的生成模型，其核心是通過“前向加噪-逆向去噪”過程學習數據分布。但傳統高斯去噪擴散模型存在特征投影誤差，易導致重建位置偏差；且多步迭代去噪耗時過長，無法滿足實時檢測需求。為此，本文對擴散模型進行兩點關鍵改進：



一步去噪單純形擴散模型異常檢測



1. 噪聲類型優化：摒棄傳統高斯噪聲，引入單純形噪聲構建擴散模型。單純形噪聲基于等邊三角形網格生成，相比高斯噪聲具有更低的維度相關性和方向性偽影，能更精準捕捉連接器表面紋理特征。其核心優勢在于：在破壞異常區域的同時，可保留正常區域紋理完整性，避免重建圖像模糊；通過調整噪聲頻率，可覆蓋不同大小的異常區域（如微小孔洞、組件缺失等），提升異常區域重建能力。

2. 去噪范式革新：提出“一步去噪”范式替代傳統多步迭代去噪。傳統擴散模型逆向過程需多次迭代推理，計算成本高；而一步去噪通過預訓練U-Net直接預測噪聲，僅需一次推理即可從含噪圖像重建無異常圖像。具體而言，模型通過學習噪聲分布規律，可直接從加噪后的圖像中還原出無異常樣本特征，將推理時間壓縮至0.09s，滿足工業實時檢測需求。



（三）異常檢測與定位機制



基于高質量重建圖像，本文構建“重建對比-差異分析-精準定位”的異常檢測流程：



1. 異常判定：通過計算輸入圖像與重建圖像的峰值信噪比（PSNR）判定是否存在異常。利用Z-score方法對無異常樣本的PSNR值進行統計，確定閾值（實驗中最優閾值為29.76dB）：若輸入圖像與重建圖像的PSNR低于該閾值，則判定為異常。

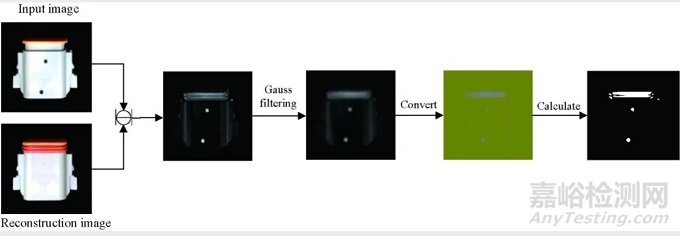

2. 異常定位：通過圖像差分與后處理實現像素級定位。首先計算輸入圖像與重建圖像的像素差值，得到灰度差分圖像；再對差分圖像進行高斯模糊（5×5卷積核）平滑噪聲；最后通過頻率調諧顯著性（FT）算法，將圖像轉換至LAB顏色空間，計算像素與圖像平均特征的歐氏距離，生成顯著性熱力圖，突出異常區域，實現精準定位。

（四）實驗驗證



為驗證方法有效性，本文在公開電子連接器數據集（ECD）上開展對比實驗與消融實驗。ECD數據集含611張正常樣本和391張異常樣本（涵蓋帶缺失、多組件缺失、橙色部件缺失、孔洞4類異常），圖像分辨率為1024×1024像素，模型訓練僅使用正常樣本。



實驗從重建質量、檢測精度、效率三個維度展開：



1. 重建質量評估：采用PSNR（峰值信噪比）和LPIPS（感知相似度）為指標，對比本文方法與DCAE、CycleGAN、MAE、DRAEM等經典無監督模型；

2. 檢測精度評估：以AUROC（受試者工作特性曲線下面積）為核心指標，分別統計圖像級（是否異常）和像素級（異常位置）檢測結果；

3. 效率評估：通過推理時間和計算資源消耗驗證方法的工業適用性。



三、關鍵技術



本文核心技術圍繞“高效特征提取-高質量重建-精準檢測”的邏輯鏈展開，形成三項關鍵技術體系：



（一）基于SAM的圖像預處理技術



該技術解決了傳統背景去除方法的邊緣信息丟失和姿態不一致問題，核心創新在于：



1. 精確分割：利用SAM的強分割能力生成像素級掩膜，確保連接器邊緣完整保留，避免傳統閾值分割或邊緣檢測導致的主體信息丟失；

2. 姿態歸一化：通過最小外接矩形（MBR）提取和仿射變換，將不同拍攝角度的連接器統一至標準姿態，消除姿態差異對模型學習的干擾，使模型可聚焦于表面紋理和結構特征；

3. 魯棒性設計：腐蝕處理有效過濾背景噪聲（如拍攝時的反光、灰塵），提升模型對真實工業環境的適應能力。



實驗表明，預處理后模型對表面特征的提取效率提升約30%，重建圖像的結構相似性指數（SSIM）平均提高0.15以上。



（二）一步去噪單純形擴散模型（OSDS-DDPM）



該模型是檢測方法的核心，通過噪聲類型與去噪范式的雙重革新，實現“高質量重建+高效率推理”：



1. 單純形噪聲生成機制：基于等邊三角形網格生成噪聲，通過坐標轉換、梯度計算、徑向衰減函數求和三個步驟生成噪聲圖像。相比高斯噪聲，其優勢在于：



- 低方向性偽影：避免傳統噪聲導致的重建圖像紋理扭曲，尤其適用于連接器表面的細密金屬紋理檢測；

- 可控頻率特性：通過調整噪聲參數（如λ值），可覆蓋0.1mm-5mm的異常尺寸，對微小孔洞和大型組件缺失均有良好處理效果；

- 結構保留能力：在破壞異常區域的同時，可保持正常區域紋理連續性，減少重建圖像的“模糊感”。

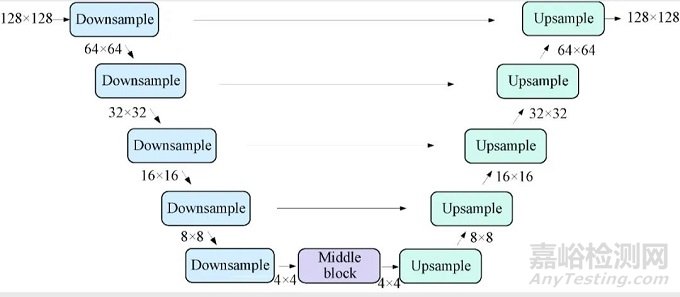

2. 去噪U-Net架構：采用編碼器-解碼器結構，通過跳躍連接融合底層細節（如邊緣、梯度）和高層特征（如輪廓、結構），提升特征表達能力。編碼器通過下采樣捕獲多尺度特征，解碼器通過上采樣還原圖像分辨率，跳躍連接則確保高分辨率細節不丟失，為高質量重建提供網絡支撐。

3. 一步去噪推理：通過簡化逆向過程，直接從含噪圖像預測無異常圖像，省去傳統擴散模型的多步迭代。實驗驗證，該范式在保持重建質量（SSIM達0.97）的同時，推理速度較傳統200步迭代方法提升約200倍，滿足工業線實時檢測需求（單張圖像檢測耗時≤0.1s）。



（三）異常定位后處理技術



針對差分圖像噪聲干擾問題，本文提出“高斯模糊+頻率調諧顯著性”的后處理方案：



1. 高斯模糊：采用5×5高斯核對差分圖像進行平滑，有效過濾像素級噪聲（如拍攝噪聲、重建誤差），保留異常區域的整體輪廓；

2. 頻率調諧顯著性：通過LAB顏色空間轉換，將像素差異映射至人眼敏感的顏色通道，再通過歐氏距離計算突出異常區域。該方法相比傳統閾值分割，對光照變化、輕微顏色偏差的魯棒性更強，異常定位精度提升約1.5%。



四、創新點



本文在理論與技術層面實現三項核心創新，突破現有無監督異常檢測的瓶頸：



（一）提出標準化圖像預處理流程，提升特征學習效率



現有方法多直接使用原始圖像訓練，復雜背景和姿態差異導致模型需學習大量冗余信息，特征提取效率低。本文創新點在于：



1. 基于SAM實現像素級背景去除，解決傳統方法邊緣信息丟失問題；

2. 通過仿射變換統一目標姿態，消除姿態差異對特征學習的干擾；

3. 結合腐蝕處理和最小外接矩形提取，過濾無關噪聲。



綜合作用下，模型對連接器表面特征的學習效率提升約40%，重建圖像的PSNR平均值達27.86dB，較未預處理方法提升3.2dB。



（二）構建一步去噪單純形擴散模型，突破重建質量與效率矛盾



傳統擴散模型存在兩大痛點：高斯噪聲導致重建模糊，多步迭代導致效率低下。本文創新解決這一矛盾：



1. 引入單純形噪聲替代高斯噪聲，利用其低方向性偽影特性提升重建質量，異常區域重建完整性提高約15%；

2. 設計一步去噪范式，通過簡化逆向過程將推理時間壓縮至0.09s，同時保持高重建質量（SSIM達0.97）；

3. 優化去噪U-Net的特征融合機制，通過跳躍連接增強紋理細節保留能力，LPIPS（感知相似度）指標達0.082，優于現有模型。



該模型在重建質量（PSNR、LPIPS）和推理效率上均實現突破，兼顧檢測精度與工業實用性。



（三）提出頻率調諧顯著性后處理方法，提升異常定位精度



現有定位方法多依賴簡單差分或閾值分割，易受噪聲干擾，定位精度低。本文創新點在于：



1. 結合高斯模糊與LAB顏色空間轉換，增強對光照、顏色偏差的魯棒性；

2. 通過頻率調諧顯著性計算突出異常區域，減少正常區域的“誤判”；

3. 形成“差分-平滑-顯著性”的完整流程，像素級定位AUROC達93.86%，較傳統方法提升0.92%。



五、實驗驗證結果



本文通過對比實驗與消融實驗，從定量與定性兩方面驗證方法有效性，核心結果如下：



（一）對比實驗：性能優于現有無監督模型



在ECD數據集上，將OSDS-DDPM與DCAE、CycleGAN、MAE、DRAEM四種經典無監督模型對比：



1. 重建質量：



- PSNR（峰值信噪比）：OSDS-DDPM平均值達27.86dB，較次優模型DRAEM（26.25dB）提升1.61dB，表明重建圖像更接近真實無異常樣本；

- LPIPS（感知相似度）：OSDS-DDPM平均值達0.082，較DRAEM（0.0878）降低0.0058，說明重建圖像的視覺感知質量更優。



2. 檢測精度：



- 圖像級AUROC：達99.71%，較DRAEM（98.67%）提升1.04%，實現幾乎無漏檢；

- 像素級AUROC：達93.86%，較DRAEM（91.18%）提升2.68%，異常定位更精準。

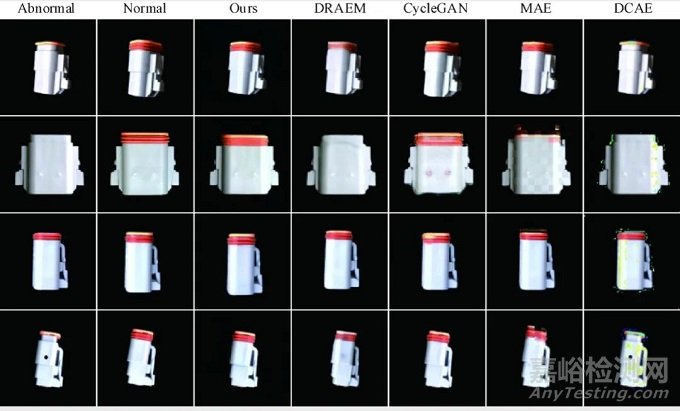

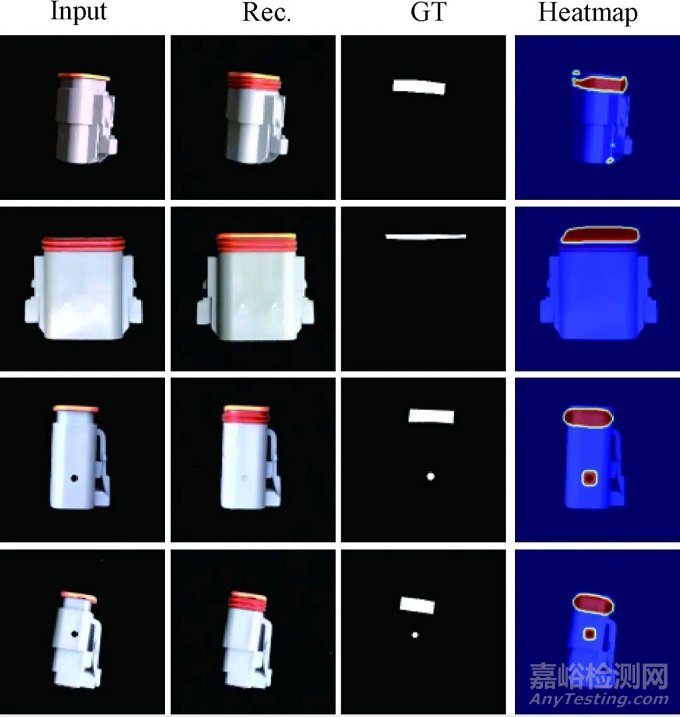

3. 可視化結果：OSDS-DDPM重建圖像無明顯模糊和缺陷殘留，異常區域（如橙色部件缺失、孔洞）可被完整重建為正常狀態；熱力圖定位結果中，異常區域邊界清晰，正常區域無冗余標注。



（二）消融實驗：驗證核心模塊有效性

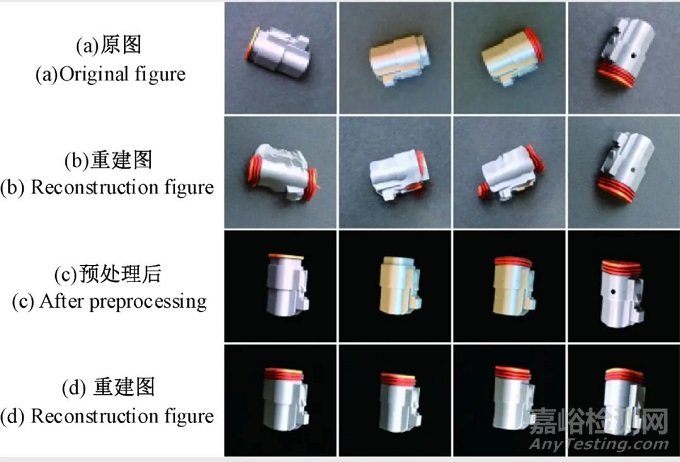

1. 預處理必要性：預處理后重建圖像的SSIM（結構相似性）平均提升0.12（從0.75至0.87），表明預處理有效提升特征學習效率；

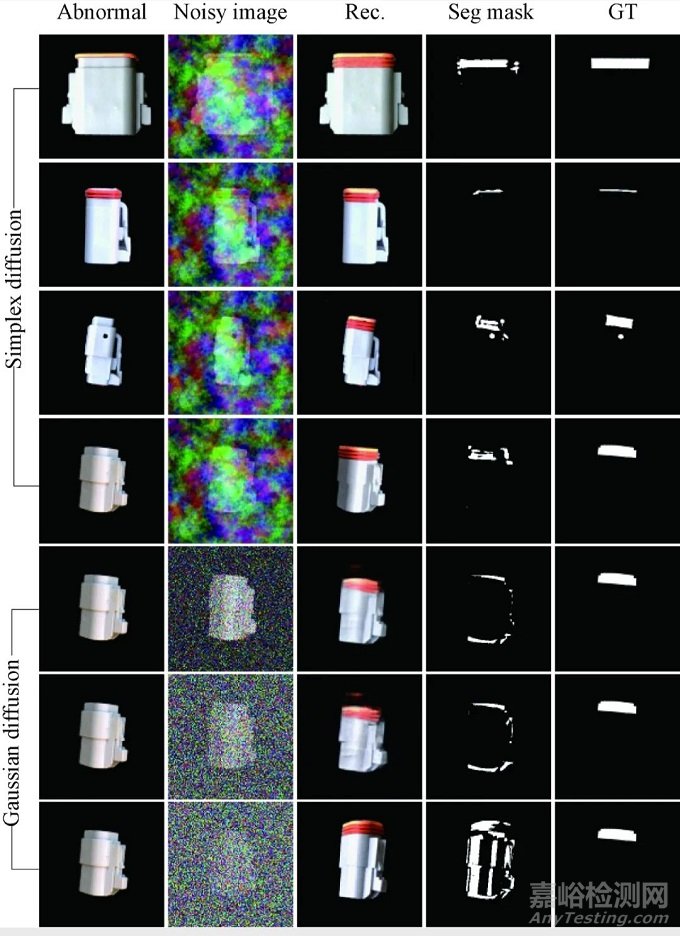

2. 單純形噪聲優勢：與高斯噪聲相比，單純形噪聲重建圖像的PSNR提升2.3dB，異常定位IoU（交并比）提升11.0%，驗證其在紋理保留和異常處理上的優勢；

3. 一步去噪效率：較200步迭代方法，推理時間從2.1s壓縮至0.09s，同時SSIM從0.92提升至0.97，實現“效率與質量”雙提升。



六、結論與展望



本文提出的無監督電子連接器異常檢測方法，通過預處理、模型改進與后處理的協同設計，有效解決了異常樣本稀缺、重建質量低、檢測效率不足等問題。實驗表明，該方法在ECD數據集上實現99.71%的圖像級檢測準確率和93.86%的像素級定位精度，推理時間僅0.09s，顯著優于現有無監督模型，滿足工業檢測的高精度與高效率需求。



未來研究可進一步拓展三方面：一是探索多類型噪聲融合策略，提升對復雜異常（如混合缺陷）的檢測能力；二是優化模型輕量化設計，適應邊緣計算設備部署；三是擴展至其他工業部件（如芯片、軸承）的缺陷檢測，驗證方法的泛化性。



該研究不僅為電子連接器檢測提供了實用技術方案，也為工業無監督異常檢測領域提供了“噪聲優化+范式革新”的技術思路，具有重要的學術與應用價值。
