技術需求:計算無源晶振匹配電容的大小

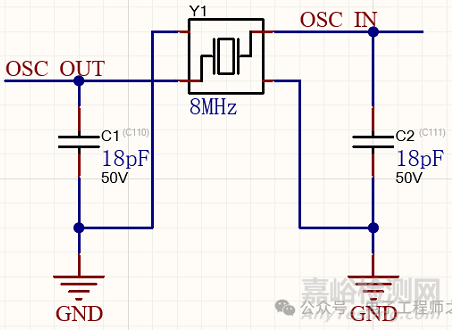

如下圖所示,為一無源晶振的匹配電路,電容C1、C2為其匹配電容。那我們該如何計算該值呢?
且聽我詳細道來。
Part 2
一、匹配電容的計算公式:
1. 基礎公式
CL:晶振的負載電容(Load Capacitance),單位pF(規格書明確給出,常見12pF/18pF/20pF)。

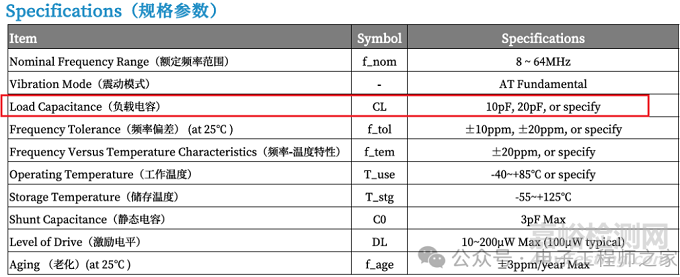

如下圖所示為某無源晶振的規格書中有關負載電容的參數:
C1,C2:外部并聯的兩個匹配電容,單位pF。
Cstray:PCB寄生電容(包括走線、引腳等),通常 3pF~5pF(高頻電路可達8pF)
2. 電容對稱設計(推薦)
若取 C1=C2=C,則公式簡化為:
Part 3
二、計算步驟與示例:
案例需求
晶振負載電容 CL=12pF(規格書標注)
PCB寄生電容 Cstray=4pF(實測或經驗值)
計算過程
1. 解算匹配電容值:
C=2×(12pF−4pF)=2×8pF=16pF
2. 選型:
選用 2個16pF電容(如NP0/C0G材質,精度±5%)
Part 4
三、關鍵設計規范:

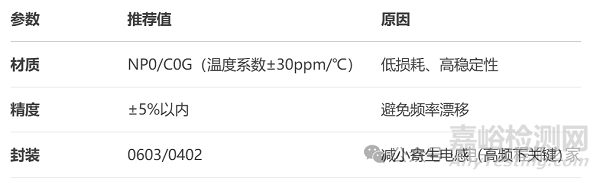

1.電容選型要求
2. PCB布局要求
短走線原則:晶振到MCU的走線長度盡可能小,且對稱布置,XTAL1/XTAL2長度差盡可能小,可采取類差分走線
鋪地隔離:晶振下方鋪銅(對寄生電容敏感的高速多層板可以隔層挖空),周圍打地孔(間距≤λ/20,λ為晶振波長)
晶體晶振本體下方所有層原則上不準許走線,特別是關鍵信號線
優先表層布線,如需打孔,過孔附近必須要有回流地過孔
避開電源、數字信號線
Part 5
四、常見問題解決:
問題1:晶振不起振
原因:C1/C2過大導致增益不足 → 減小電容值(如20pF→15pF)
問題2:頻率偏移
原因:Cstray估算錯誤 → 用可調電容校準(5pF~25pF范圍)
問題3:發熱失控
原因:電容ESR過高 → 換NP0材質電容(ESR<0.1Ω)
總結:匹配電容計算本質是CL=C/2+Cstray 的平衡過程,需結合實測迭代優化。
高頻(>20MHz)場景建議使用π型匹配網絡增強穩定性。
