在環境試驗中，沖擊（Shock） 是指一種瞬態、非周期性的劇烈激勵，其特點是在極短時間內（通常以毫秒計）發生顯著的動能傳遞或能量釋放，導致設備或結構承受急劇變化的加速度、速度或位移。早期沖擊試驗通常使用半正弦波、后峰鋸齒波、梯形波等簡單的波形來模擬沖擊環境，相對于真實的沖擊環境過于簡化，無法反映沖擊的頻率特性，難以評估復雜結構。為了研究結構耐沖擊能力。1963年布洛特（Blot M A）提出了沖擊響應譜（Shock Response Spectrum）的概念。

沖擊響應譜（SRS）源于對傳統沖擊試驗局限性的認識和解決實際工程問題的需求，描述的是一系列單自由度質量阻尼系統(SDOF)，當它們的公共基礎受到?jīng)_擊激勵時各單自由度系統所產生的最大絕對響應值（通常是加速度，也可以是速度或位移）隨其固有頻率變化的曲線圖。隨著沖擊響應譜概念的提出和計算方法的完善，目前沖擊響應譜作為試驗規范已被廣泛地應用于產品的耐沖擊設計與沖擊環境模擬試驗。以下對沖擊響應譜試驗作分享學習交流~

通俗來說，沖擊響應譜試驗就是測試產品有多扛揍！相比于簡單的標準波形，SRS能夠更準確地捕捉真實環境沖擊（如爆炸沖擊波、碰撞、炮火發射、分離沖擊、著陸沖擊）的頻率分布特性和潛在的破壞強度。試驗設備通過控制臺產生一個沖擊波形，使其計算得到的SRS與目標SRS（由實測數據或規范要求得到）相匹配。沖擊響應譜試驗（SRS Test）能直接顯示沖擊對具有不同固有頻率的部件的潛在影響程度。如果設備的某個關鍵部件的固有頻率正好落在SRS曲線的峰值區域，那么該部件在此沖擊下發生共振、應力過大或損壞的風險就很高。這有助于識別設計中的薄弱環節。



沖擊響應譜的應用



沖擊響應譜的核心價值在于將復雜的瞬態沖擊轉化為頻域破壞力評估工具，其應用貫穿產品全生命周期。以下是其在工程實踐中的關鍵應用方向：



一、環境試驗與可靠性驗證

1. 試驗規范制定：基于實測數據（如火箭分離沖擊、艦船爆炸沖擊）生成目標SRS曲線，作為實驗室復現沖擊環境的依據。

2. 替代傳統波形試驗：用SRS試驗替代半正弦波/鋸齒波等簡化試驗，更真實模擬實際沖擊環境。避免“過試驗”（低頻段超差）或“欠試驗”（高頻能量遺漏）。

3. 多軸復合沖擊模擬：通過三軸SRS合成評估空間復雜沖擊的影響。



二、結構設計與優化

1. 共振風險識別：對比設備固有頻率與SRS峰值頻率，定位潛在共振點。

2. 減震系統設計：根據SRS曲線設計隔振器參數，使設備固有頻率避開SRS峰值區。

3. 材料與連接件選型：依據SRS幅值計算最大慣性力、校核螺釘強度、焊點可靠性等。



三、故障診斷與失效分析

1. 破壞機理還原：對比失效設備固有頻率與現場沖擊SRS，驗證共振是否為失效主因。

2. 環境數據有效性評估：檢驗實測沖擊數據是否覆蓋關鍵頻段：若設備損壞頻點無SRS數據，則試驗可能遺漏關鍵環境。



四、數值仿真與模型修正

1. 有限元分析（FEA）驗證：將仿真沖擊響應與SRS試驗結果對比，修正模型阻尼參數。

2. 虛擬試驗替代：在高保真模型中輸入SRS目標譜，預測設備響應，減少物理試驗次數。



五、新興領域應用

1. 動力電池安全測試：模擬車輛碰撞沖擊，防止電芯變形短路。

2. 芯片封裝可靠性：評估晶圓級封裝在跌落沖擊下的抗裂性能。

3. 醫療器械抗沖擊：如手術機器人電機需通過SRS試驗，確保緊急制動時精度不失效。



六、工程決策支持

1. 試驗剪裁依據：若實測SRS峰值低于設計閾值20%，可縮減試驗量級，降低成本。

2. 環境嚴酷度排序：通過比較不同場景SRS曲線下面積，量化沖擊嚴重度：比如艦船爆炸沖擊 > 飛機著陸> 卡車運輸。



沖擊響應譜相關測試標準

沖擊響應譜試驗廣泛應用于各種裝備中，其相關標準包括：

1. IEC 60068-2-81:2003 《環境試驗 第2-81部分：試驗Ei：沖擊 沖擊響應譜合成》，規定了SRS試驗的通用方法，包括試驗參數設定、波形合成技術及數據處理要求，適用于電工電子產品的復雜瞬態沖擊模擬。

2. ISO 18431-4，《機械振動與沖擊信號處理》，規范了SRS的計算算法（如遞歸卷積法）、阻尼比選擇（默認5%）及頻域精度控制要求，確保數據可比性。

3. MIL-STD-810H方法516.8，針對防務設備，明確SRS試驗的嚴酷等級（如火炮沖擊、爆炸沖擊）、容差（±3dB）及多軸合成方法（SRSS法）。

4. ISO 16750-3汽車電子設備需通過SRS試驗?zāi)M碰撞、路面沖擊（典型量級：50–500g @ 100–1000Hz）。

5. GB/T 2423.57-2008《電工電子產品環境試驗 第2-81部分：試驗Ei：沖擊 沖擊響應譜合成》，等同采用IEC 60068-2-81，適用于電子電器產品的復雜沖擊環境模擬。

......



沖擊響應譜圖解與取法

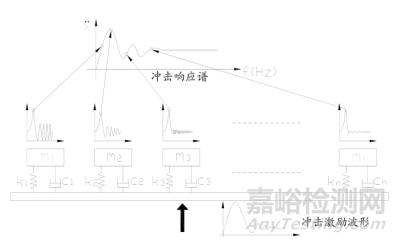

SRS原理圖



一個實際的物理系統可以分解為多個不同的單自由度系統，對于每個單自由度系統進行沖擊響應分析計算，取系統響應的最大值，然后和它的固有頻率組成一個數據點。這樣分解成多少個單自由度系統就可以得到多少組數據點。最后將這些點加以合成，即可得整個系統的沖擊響應譜。

沖擊響應譜可以按響應峰值取，也可以按響應參數取。

按響應峰值取，則一般為初始響應譜（主譜，取沖擊作用時間內的相應峰值）、剩余響應譜（余譜，取沖擊激勵結束后的相應峰值）、最大響應譜（主譜及余譜的包絡譜）。

按響應參數取，則一般為絕對加速度譜、等效加速度譜、絕對速度譜、等效速度譜（相對加速度譜）、絕對速度譜、絕對位移譜、相對位移譜。

一般常用的是最大絕對加速度譜和最大相對位移譜，前者多用于規范沖擊環境，后者多用于考核沖擊強度及設計減震裝置。而速度譜則多于艦船沖擊，因為對艦船來說沖擊速度與損傷勢的相關性最好。



沖擊響應譜的等效損傷原則



1.根據SRS進行試驗確定：

由于實驗室里很難模擬產品所受的真實波形，所以在實驗室里一般不采用模擬真實波形的方法，而是采用模擬沖擊環境對產品造成的影響的方法。也就是說應使試驗樣品造成的損傷及故障與沖擊環境的影響相當，稱之為等效損傷模擬。目前大多數的沖擊試驗均是采用等效損傷的概念而制定。

電工電子產品的結構強度與性能穩定性與產品響應的應力直接相關。對單自由度系統來說，在彈性極限內，產品所受的應力相同，其變形相同，所以表現的故障也是相同的。廣義來說，所謂等效損傷原則就是指“試驗樣品因承受激勵而產生的應力是相當?shù)模蚨鴮υ囼灅悠吩斐傻膿p傷也是相當?shù)摹?rdquo;



2.沖擊試驗脈沖時間的等效變化：

設產品的固有頻率為fn，受到脈沖峰值加速度為A1，脈沖持續時間為D1的半正弦波脈沖的沖擊?，F(xiàn)欲改變其持續時間D1以便在原有沖擊試驗機上實現，設變換后的脈沖持續時間為D2，脈沖峰值加速度為A2。

那么原脈沖為A1，D1時，從下式可得到彈簧系統的沖擊響應值：

同理得脈沖為D2，A1時的系統沖擊響應值：

根據等效損傷原則，當a1max=a2max時，系統有相同的損傷，得

上式則為所求的脈沖持續時間等效變換關系。



沖擊響應譜是連接物理沖擊環境與結構破壞機理的橋梁，其應用從“滿足標準”升維到“驅動設計”，已成為高可靠性領域不可或缺的工具。
