一、TSV 三維封裝技術的發展及現狀

隨著半導體產業的發展，電子器件的體積逐步減小，功能日益強大，成本也越來越低，極大地促進了電子產品在日常生活和生產中的廣泛應用。

反過來，電子器件的廣泛應用，如物聯網、智能終端、工業智能化的興起，又對電子器件的高密度集成、多功能化和低功耗提出了更進一步的要求。

在摩爾定律時代，芯片尺寸的縮小是通過縮小線寬來實現的。而近年來，芯片線寬的縮小似乎已經進入了一個瓶頸，芯片在平面上的尺寸縮小變得非常困難。實現多功能集成的片上系統（SoC，System on Chip）也面臨著尺寸擴大、互連太長而導致的諸多問題。

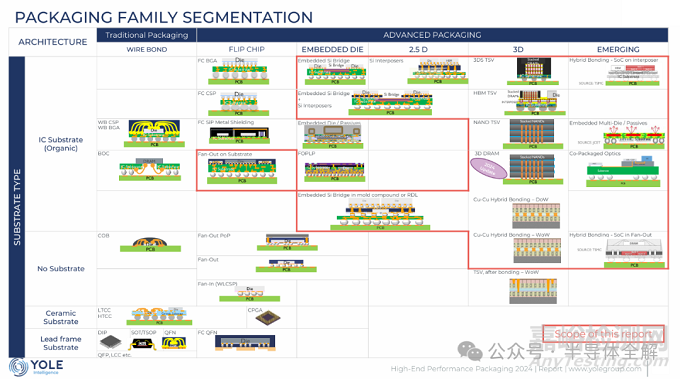

為了進一步滿足多功能化和高密度集成的要求，突破芯片尺寸的瓶頸，業內開始從封裝方面尋求解決的辦法，各種先進封裝技術也因此應運而生，包括系統性封裝（SiP，System in Package）、扇出型晶圓級封裝（FOWLP，F(xiàn)an-Out Wafer Level Packaging）、晶圓級封裝(WLCSP ，Wafer Level Chip Scale Packaging)、扇出型封裝（InFO，Integrated Fan-Out）以及硅通孔（TSV，Through Silicon Via）三維封裝技術等，如圖所示。

這些先進封裝技術的運用，可使芯片能夠在不改變原有線寬的基礎上，進一步減小體積、縮短互連、提升性能以及降低功耗。

TSV 三維封裝是通過 TSV 實現垂直方向多芯片互連的一種封裝技術，具有互連線短、集成密度高、功耗低等優點，是最有望實現“超越摩爾”（More than Moore）戰略的封裝解決方案，也是先進封裝領域的研究熱點之一。

如圖所示，在傳統的二維封裝中，裸片與裸片之間的連接路徑要經過打線鍵合、導線架甚至PCB布線等，距離很長，而在TSV三維封裝中，裸片之間的連接只要通過上下層的TSV或轉接板上的再布線層（RDL，Redistribution Layer）就能實現。

TSV三維封裝突破了平面集成的限制，顯著的縮短了互連長度，進而降低了互連線上損失的功耗，降低了信號的RC延時，能大幅提高芯片的集成度和性能。

雖然TSV技術近年來才成為研究的熱點，但是硅通孔概念的雛形在1956年就已經出現。晶體管的發明者之一William Shockley在專利中提到了在晶圓上制作深通孔（deep pits）用以使信號從晶圓的一面?zhèn)鬏數搅硪幻妗?/span>

“Through silicon via” 這個術語則由Sergey Savastiouk在文章中最先提出。第一次將TSV技術用于量產商業化產品當中的是惠普公司，其在1976年發布的單片微波集成電路（MMIC）產品中首次使用了貫穿IC芯片的通孔技術來實現接地，但這款產品中的TSV并不是用來實現三維封裝。業界普遍認為，第一個量產的TSV三維封裝產品是東芝公司2008年生產的圖像傳感器，該傳感器使用了芯片上的通孔將傳感芯片上的信號引出到背面的基板。

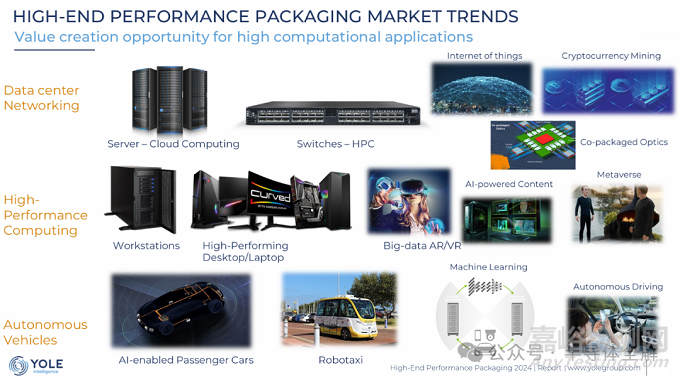

TSV三維封裝的應用也越來越廣泛，其應用領域包括微機電系統（MEMS，Microelectromechanical Systems）、CMOS圖像傳感器（CIS，CMOS Image Sensor）、現場可編程邏輯陣列（FPGA，F(xiàn)ield Programmable Gate Array）、高帶寬內存（HBM，High Bandwith Memery）等，如圖所示。

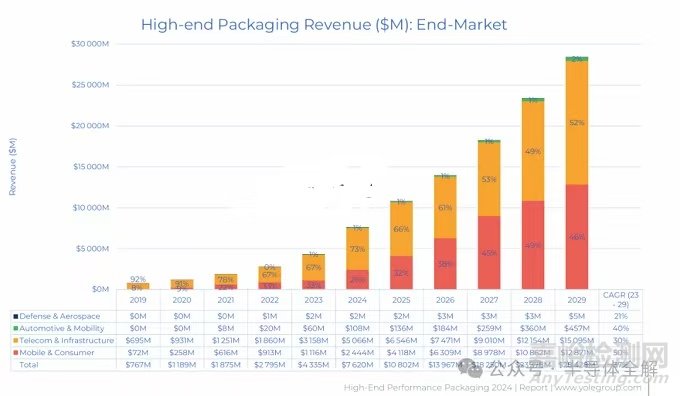

下圖是YOLE預測在接下來幾年，先進封裝在不同行業應用增長情況：



二、TSV三維封裝技術的分類及優缺點

TSV三維封裝技術通常分為兩類，一類是3D封裝，即通過微凸塊（microbump）和硅通孔連接上下層芯片，將多顆有源芯片在垂直方向上堆疊，如圖所示。

3D封裝集成的可以是同質芯片，比如多個快速閃存芯片的堆疊，也可以是異質芯片，比如邏輯芯片、存儲芯片、RF芯片等集成一體形成系統。

另一類是2.5D封裝，即在無源的轉接板上排列多種同質或異質芯片，通過RDL和微凸塊實現各芯片間的電氣連接，并通過轉接板上的TSV將電源/信號引入轉接板背面，與封裝基板相連，如圖所示。

TSV 3D封裝和2.5D封裝有各自的優勢和缺點，適合于不同的制備工藝和應用領域。

3D封裝通過TSV垂直連接多層芯片，可以實現芯片之間的最短連接。顯然，在目前的先進封裝技術當中，它具有最高的集成密度、最小的體積、最低的功耗、最小的RC延時，為芯片設計者和制造商所青睞。

但是，3D封裝目前面臨的問題同樣很突出。

(1)散熱問題

3D封裝集成密度高，封裝中多個有源芯片緊密堆疊，熱量集中，非常不利于散熱，容易導致芯片結溫過高。

(2)熱機械可靠性問題

堆疊的各芯片之間由于熱膨脹系數不同、溫度不同會產生應力，連接芯片之間的微凸塊上會形成高應力點，容易產生失效。另外，TSV本身也會產生應力，影響周圍晶體管的性能。

(3)良率問題

3D封裝工藝復雜，很多技術還不完全成熟，如晶圓減薄、薄晶圓持拿、TSV電鍍等，因此，相對于傳統封裝來說，制造良率不高。

(4)設計軟件開發

與3D結構相應的電子設計自動化（EDA，Electronics Design Automation）軟件還未普及，目前絕大多數EDA軟件都只適用于二維結構。

(5)相關產業鏈還不成熟

例如，缺乏成熟的測試方法和設備，需要已知合格芯片（KGD，Know Good Die）供應商的整合等。

2.5D封裝采用帶TSV的無源轉接板來承載有源芯片，雖然在減小互連長度、提高集成密度方面略遜于3D封裝，但其獨特的優勢使得2.5D封裝能緩解上述問題，成為目前最切實可行的三維封裝方案。

與3D封裝相比，其優勢包括：

（1）能緩解芯片內部的熱應力

首先，搭載的有源芯片中并不需要有TSV，硅轉接板中雖然有TSV，但是沒有晶體管，不存在TSV應力對晶體管影響的問題。其次，轉接板在有源芯片和封裝基底之間，能緩解有源芯片與封裝基底之間的熱失配，減小熱應力。

（2）降低熱量累積

2.5D封裝的結構避免了有源芯片的堆疊，減小了熱流密度，且無源的硅轉接板可以增加熱量在芯片內水平方向的傳導，增強芯片的散熱，降低芯片熱集中點的溫度。

（3）設計和集成的方式更靈活

3D封裝中，堆疊的芯片通常要求采用統一的設計標準和工藝標準（包括線寬、節距等），避免堆疊的不匹配，而2.5D封裝中，可以將不同功能、不同生產商生產的不同標準的芯片集成在一起。

（4）與現有IC工藝及封裝工藝兼容性好

2.5D封裝中，承載的有源芯片可以是現有的普通芯片，不需打TSV孔，也不需另行設計。管殼的封裝也可使用現有的倒裝焊技術。在布線設計時，可將芯片及轉接板RDL布線當做二維平面來看待，使用現有的EDA軟件。

（5）封裝方案可移植性好

3D封裝方案需要根據不同的應用，對有源芯片進行重新設計，而一套成熟的2.5D轉接板集成封裝技術可很容易的移植到不同的應用上，只要將轉接板的 RDL布線重新做設計，不需要對搭載的有源芯片做改動，可大大節省開發的時間和成本。



三、先進封裝的應用

2.5D轉接板集成和3D封裝各有優勢和劣勢，選擇哪種集成方式需要根據相應工藝、搭載芯片類型等具體考慮。

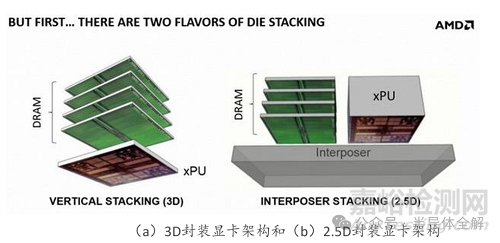

例如，AMD公司在選擇新一代的三維封裝顯卡架構時，可能的選擇有完全的3D堆疊，將顯存直接堆疊在顯卡核心芯片XPU（GPU或CPU）上，如圖；或者2.5D封裝，通過硅轉接板將XPU與顯存集成，如圖。

顯然，前一種方案能實現互聯更短，面積更小，但是最終AMD選擇的是硅轉接板集成方案。這樣選擇的可能是出于降低風險的目的。首先，要在XPU上堆疊顯存，就必須在其上制作 TSV孔，這樣需要對XPU的架構及工藝進行重新設計，加大了開發的風險和成本。其次，顯存和XPU的功耗都不低，且其本身的28納米工藝也存在著發熱量巨大的問題，因此3D堆疊可能會導致非常嚴重的熱問題，影響器件的可靠性和性能。而2.5D封裝不需要對現有芯片進行改變，可直接使用現成的KGD，保證良率。

同時，硅轉接板對熱源進行了分散，緩解了各部件的熱失配問題。另外，在硅轉接板上，XPU和顯存的連接路徑雖比3D堆疊長一些，但是比起獨立封裝或者打線鍵合來說還是有了巨大的改進。因此，硅轉接板2.5D封裝是一種比較穩妥的解決方案。

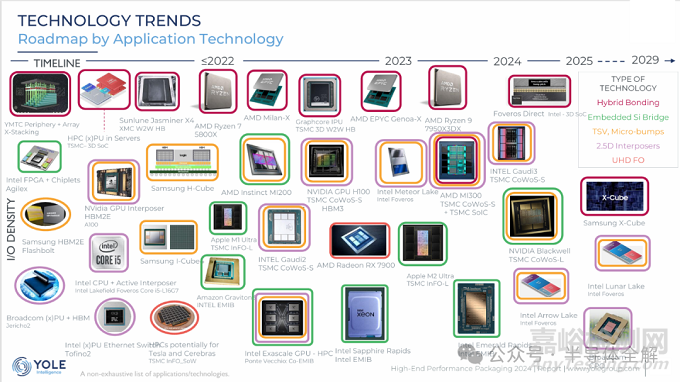

下圖是關于封裝的發展展望，可以預見接下來的幾年，先進封裝技術將得到質的飛躍，且封裝形式也會越來越多樣。

后續的文章將介紹更多先進封裝的細節，這篇關于先進封裝簡單的介紹就就到這兒，歡迎關注《半導體全解》，后續將會介紹更多半導體的知識！



參考文獻：

(1)羅江波 高性能硅轉接板的系統設計及集成制造方法研究[D].

(2)吳道偉 高密度2.5D_TSV轉接板關鍵技術研究[D].

(3)©Yole Intelligence 2024 High End Performance Packaging 2024

www.yolegroup.com[C].

(4)閔球 三維封裝集成電路中的電熱特性分析研究[D].

(5)龍致遠 電子互連微孔金屬化方法及機理研究[D].
