如何對新能源汽車OBC測試直流電子負載進行驗證

嘉峪檢測網 2025-07-24 09:05

驗證方法：參照J(rèn)JF1462-2014 直流電子負載校準規范。

一、直流電壓

1、直接標準電壓源法

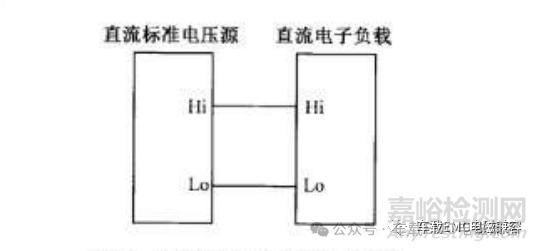

按照下圖直接將直流電子負載置于空載狀態，按照校準關鍵點調節標準電壓源的電壓Va，對應直流電子負載顯示的電壓Vb，此時直流電壓的誤差△V=Vb（被測的設備）-Va（標準設備）。

如何對新能源汽車OBC測試直流電子負載進行驗證

2、直接數字電壓表法

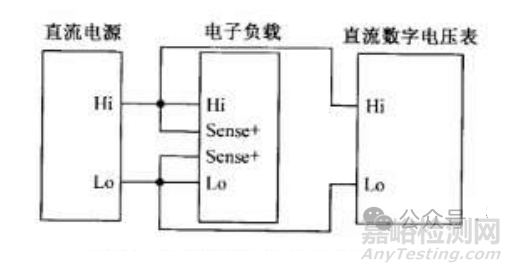

按照下圖直接將直流電子負載置于空載狀態，按照校準關鍵點調節電壓源的電壓，對應直流電子負載顯示的電壓Vb，直流數字電壓表顯示Va，此時直流電壓的誤差△V=Vb（被測的設備）-Va（標準設備）。

如何對新能源汽車OBC測試直流電子負載進行驗證

根據上述兩種方法我們選擇一種的描述一一記錄數值，形成原始記錄。

標準值	實測值	誤差	允差	結論
V	V	V	V	/
12	12.00	0	±0.04	合格
24	24.01	0.01	±0.07	合格
48	48.03	0.03	±0.14	合格
60	60.04	0.04	±0.18	合格
80	80.01	0.01	±0.24	合格

驗證用到的標準設備

標準設備	制造商	型號	序列號	校準有效期
按實際寫	按實際寫	按實際寫	按實際寫	按實際寫

二、直流電流

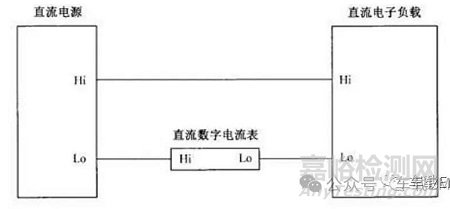

直流電子負載置恒定電流模式，按下圖連接。調節直流電源電流為直流電子負載電流量程的上限，以避免電子負載過載。從零開始調節直流電源的電壓，使直流電子負載吸收的功率接近該量程滿功率的 10%或略高于最低工作電壓進行校準。直流數字電流表測得輸入電流標準值 Ia，對應直流電子負載電流顯示值 Ib，直流電子負載電流顯示值誤差△I=Ib（被測設備）-Ia（標準設備）

如何對新能源汽車OBC測試直流電子負載進行驗證

根據上述方法的描述一一記錄數值，形成原始記錄。

標準值	實測值	誤差	允差	結論
A	A	A	A	/
12	12.00	0	±0.04	合格
24	24.01	0.01	±0.07	合格
48	48.03	0.03	±0.14	合格
60	60.04	0.04	±0.18	合格
80	80.01	0.01	±0.24	合格

驗證用到的標準設備

標準設備	制造商	型號	序列號	校準有效期
按實際寫	按實際寫	按實際寫	按實際寫	按實際寫

來源：車載EMC電磁兼容
