在前面的文章EMC階段性總結中提到過減小差模干擾的方法包括從源頭（展頻，跳頻，法拉第屏蔽籠，RC snabber吸收電路等），傳播路徑（E=S*I*F*F/d，增加傳輸距離，減小環路面積，阻抗匹配)，本文從減小環路的角度認證其對EMC性能的影響，其中部分?jǐn)?shù)據資源來源于網絡。

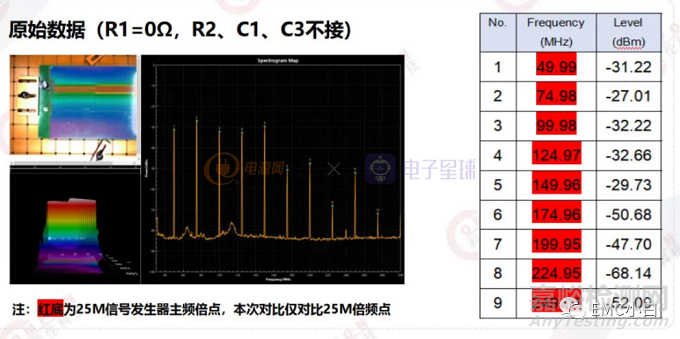

首先看一張未加任何濾波措施的RE輻射圖：

從序列1，2，3一直到9，可以看出差值為23MHz，可以確定窄帶頻率為25MHz，確認了干擾源，之后采用RC濾波進行處理，分為從近端濾波和遠端濾波對比處理。

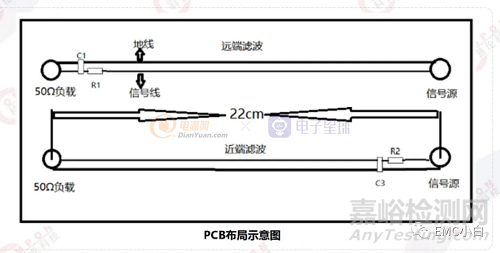

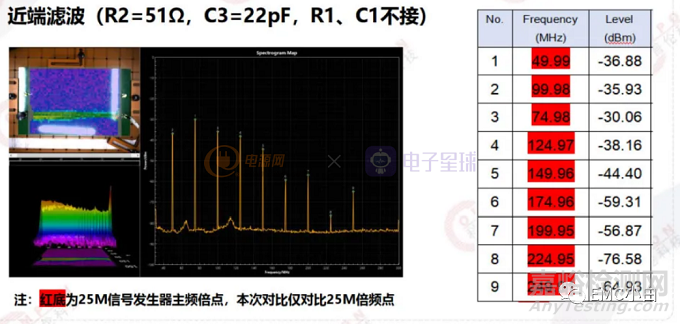

信號是從右端傳輸?shù)阶蠖耍蚨鳵2與C3的組合形成的環路面積要小于C1和R1的組合，用數據說話：

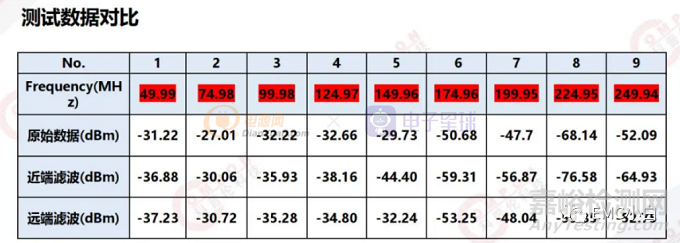

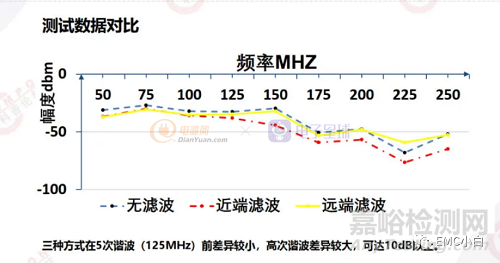

從對比數據可以看出，采用近端濾波在4倍頻后還是很有優勢的，這也驗證了減小環路面積可以提升EMC性能。

總結：

減小環路面積，主要是增加了彼此的互感，而信號路徑和返回路徑的互感對自感是減小的，進而減小了總的回路電感，根據磁通量=L*I，L減小了，磁通量也就降低了，對外的干擾也就降低了。
