采用真空感應熔煉、均勻化退火、鍛造、溫軋和退火工藝制備純銅靶材，研究了溫軋態和不同溫度（400，500，600，700 ℃）退火態純銅靶材的微觀結構；利用微觀結構最優的退火態純銅靶材和溫軋態純銅靶材，采用磁控濺射工藝制備純銅薄膜，并對薄膜進行不同溫度（300，400，500 ℃）的退火處理，研究了沉積態和退火態薄膜的微觀結構和電學性能。

結果表明：溫軋態純銅靶材的晶粒尺寸分布不均勻，退火后純銅靶材發生回復與再結晶，隨著退火溫度的升高，回復與再結晶程度增加，晶粒尺寸分布逐漸均勻；當回火溫度為600 ℃時，晶粒接近等軸晶，平均晶粒尺寸約為39.30 μm，但當退火溫度升高到700 ℃時，晶粒明顯長大，平均晶粒尺寸增加到53.64 μm；溫軋態和退火態純銅靶材表面均出現較高程度的（111）晶面擇優取向，中心則出現較高程度的（220）晶面擇優取向；600 ℃退火態純銅靶材的微觀結構最優。與采用溫軋態純銅靶材制備的退火態薄膜相比，采用退火態純銅靶材制備的退火態薄膜的氧化程度、顆粒尺寸、表面粗糙度、電阻率均更小，（111）晶面擇優取向程度更大。隨著退火溫度的升高，薄膜表面粗糙度先減小后增大，電阻率降低；當退火溫度高于300 ℃時，薄膜出現顆粒團聚氧化現象。600 ℃退火態純銅靶材制備的純銅薄膜在300 ℃退火后具有最優異的微觀結構和性能。

01研究背景

銅具有低電阻率和優異的抗電遷移能力，已成為目前超超大規模集成電路技術（ULSI）中主流的互連材料。銅互連薄膜因具有取代鋁基互連材料的應用潛力而引起了廣泛關注。目前，主要通過電沉積、化學氣相沉積（CVD）、脈沖激光沉積（PLD）和磁控濺射等方法制備銅薄膜。其中，磁控濺射由于其沉積速率快、阻尼率低、重復性和穩定性高等優點，成為銅薄膜沉積的常用方法。

在影響薄膜質量的諸多因素中，磁控濺射靶材的微觀結構起著關鍵作用，濺射沉積后的退火工藝也是關鍵影響因素。集成電路技術的快速發展使得薄膜材料的需求量日益增長，同時對濺射靶材的性能也提出了更嚴格的要求。目前，在集成電路互連材料領域，有關銅材料的研究主要集中在銅或銅薄膜單一方面，少有銅靶材與銅薄膜關聯性的報道。

為此，作者以純銅為原料，采用真空感應熔煉、均勻化退火、鍛造、溫軋和退火工藝制備純銅靶材，研究了溫軋態和退火態純銅靶材的微觀結構和性能；采用磁控濺射工藝制備銅薄膜，并對銅薄膜進行退火，研究了沉積態和退火態薄膜的微觀結構和電學性能，分析了靶材結構和性能對薄膜微觀結構和性能的影響，以期為銅靶材的制備和薄膜的微觀結構和性能優化提供試驗參考。

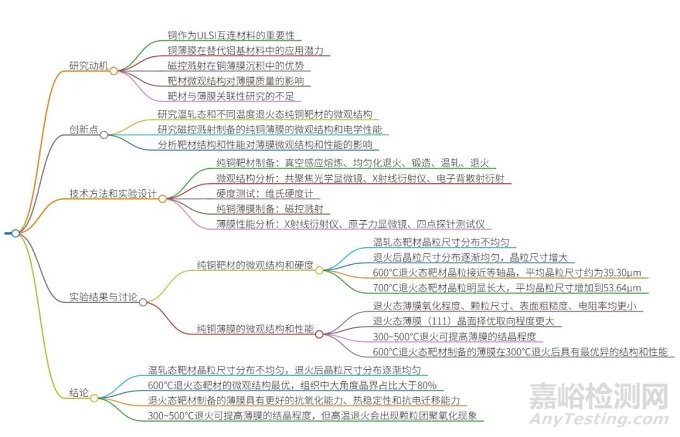

02研究亮點

1 試樣制備與試驗方法

重點介紹了純銅靶材試樣制備與試驗方法的具體流程：

 1. 原料與鑄錠制備：使用純度>99.99%的純銅，通過真空感應熔煉制備鑄錠，并進行750 ℃×4 h均勻化退火以消除偏析。

 2. 熱加工工藝：鑄錠經鍛造后，在500 ℃下進行縱橫交替溫軋（每道次壓下量15%，軋制速度6 mm/min，總變形量75%）。

3. 退火處理：溫軋后的試樣在400~700 ℃不同溫度下退火1 h后水冷。

 4.微觀結構表征： 使用共聚焦顯微鏡觀察晶粒形貌，統計平均晶粒尺寸。通過XRD分析晶面織構（（111）、（200）、（220）、（311）晶面），計算織構系數（TC）。利用EBSD（IPF、ODF）表征晶體取向。

5. 性能測試：維氏硬度計測量表面與中心硬度（載荷1 N，5次取平均）。

 6. 薄膜制備與表征：磁控濺射法制備純銅薄膜（氬氣壓力4.5 Pa，150 W濺射30 min）。 薄膜退火（300~500 ℃×1 h，N?保護），通過XRD、AFM（非接觸模式）和四點探針法分別分析相結構、表面形貌及電阻率。 關鍵參數：軋制溫度500 ℃、退火溫度梯度、XRD掃描步長0.02°、濺射本底真空1×10?³ Pa。

2 試驗結果與討論

1. 溫軋態純銅靶材表面與中心組織差異顯著，表面存在未完全回復的纖維狀組織，中心為粗化亞晶與細小等軸晶混合結構。

2. 退火溫度影響晶粒演變：400 ℃時晶粒分化明顯；500 ℃時分布趨勻；600 ℃形成均勻等軸晶（平均39.30 μm）；700 ℃晶粒顯著長大（53.64 μm）。

3. 600 ℃退火后靶材呈現強(111)晶面擇優取向，大角度晶界占比超80%且含較多孿晶界，微觀結構均勻性最佳。

4. 退火態靶材（600 ℃）制備的薄膜性能更優：抗氧化溫度提高至400 ℃、(111)織構強度更高（沉積態強度比10.4）、電阻率更低（沉積態3.8 μ?·cm），且表面粗糙度與顆粒團聚程度更小。

5. 薄膜性能改善機制：退火消除加工硬化、促進再結晶，使靶材結構均勻化，進而提升薄膜的抗氧化性、抗電遷移能力和導電性。

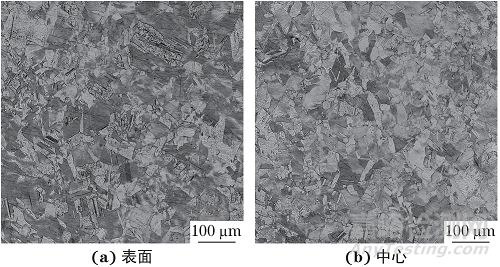

溫軋態純銅靶材表面與中心的顯微組織

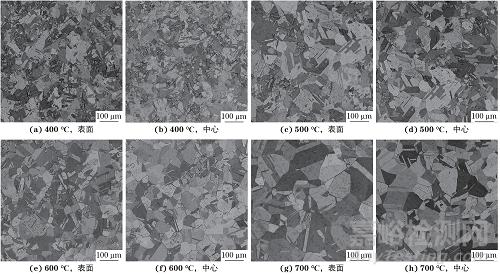

不同溫度退火態純銅靶材表面和中心的顯微組織

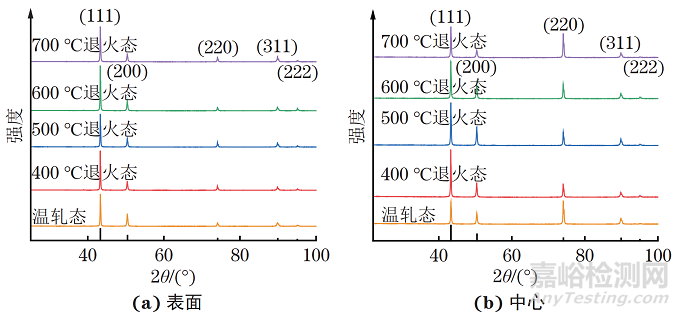

軋制態及不同溫度退火態純銅靶材表面和中心的XRD譜

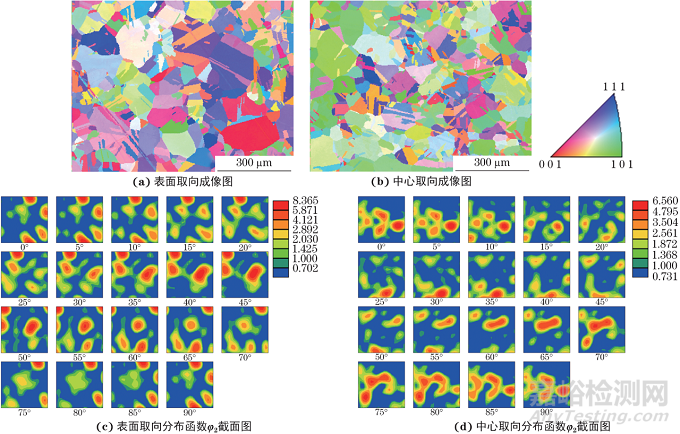

600 ℃退火態純銅靶材表面和中心的取向成像圖和取向分布函數φ2截面圖

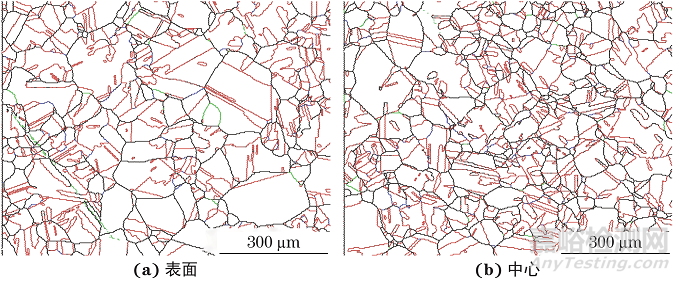

600 ℃退火態純銅靶材表面和中心的晶界特征分布

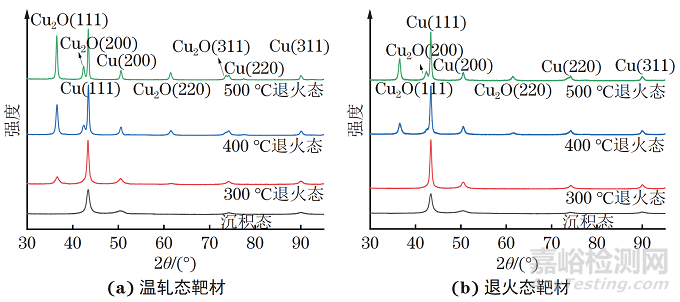

溫軋態和600 ℃退火態純銅靶材制備的沉積態和不同溫度退火態薄膜的XRD譜

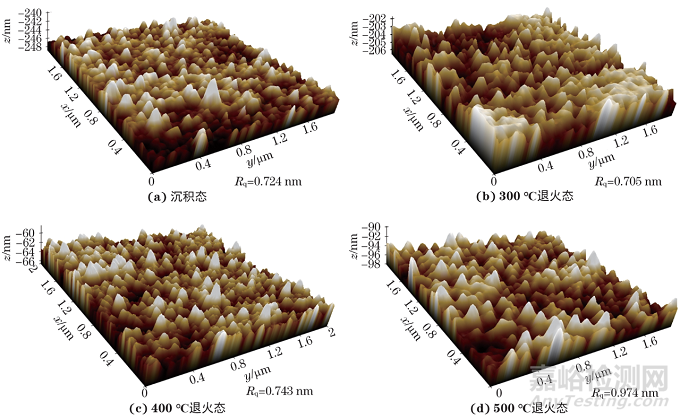

采用溫軋態純銅靶材制備的沉積態和不同溫度退火態薄膜的表面形貌

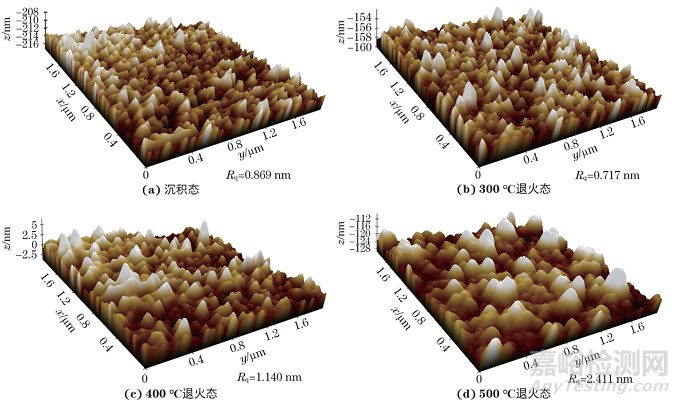

采用退火態純銅靶材制備的沉積態和不同溫度退火態薄膜的表面形貌

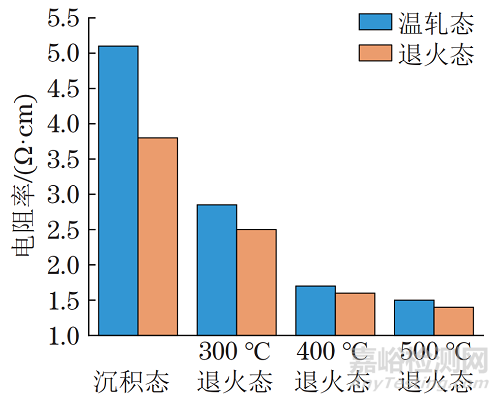

溫軋態和退火態純銅靶材制備的沉積態和不同溫度

03研究結論

（1）溫軋態純銅靶材表面為未完全回復的纖維狀組織，中心由部分粗化的亞晶和部分動態再結晶的細小等軸晶組成，晶粒尺寸分布不均勻；退火后，純銅靶材發生回復與再結晶，且隨著退火溫度的升高，回復與再結晶程度增加，表面和中心的晶粒尺寸分布逐漸均勻，晶粒尺寸增大，當退火溫度為600 ℃時，晶粒接近等軸晶，平均晶粒尺寸約為39.30 μm，但當退火溫度升高到700 ℃時，晶粒明顯長大，平均晶粒尺寸增加到53.64 μm。

（2）溫軋態和退火態純銅靶材表面均呈現出較高程度的（111）晶面擇優取向，中心則均呈現出較高的（220）晶面擇優取向，600 ℃退火態純銅靶材表面的（111）晶面相對擇優取向最大，且中心的（111）晶面相對擇優取向大于溫軋態。600 ℃退火態純銅靶材的微觀結構最優，組織中大角度晶界占比大于80%。

（3）與采用軋制態純銅靶材制備的退火態薄膜相比，采用600 ℃退火態純銅靶材制備的退火態薄膜的氧化程度、顆粒尺寸、表面粗糙度、電阻率均更小，（111）晶面擇優取向程度更大，同時高溫退火出現的顆粒團聚程度更低，薄膜具有更好的抗氧化能力、熱穩定性和抗電子遷移能力。

（4）300~500 ℃退火可提高薄膜的結晶程度，隨著退火溫度的升高，薄膜表面粗糙度先減小后增大，電阻率降低；當退火溫度升高至400，500 ℃時，薄膜會出現顆粒團聚氧化現象。采用600 ℃退火態純銅靶材制備的純銅薄膜在300 ℃退火后具有最優異的結構和性能。
