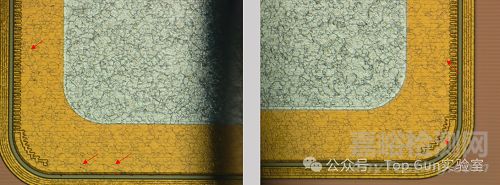

在進行樣品可靠性測試活動中,發現有兩個型號樣品經溫度循環測試后進行DPA時發現芯片的四角存在細微的鈍化層裂紋。典型形貌見下圖所示

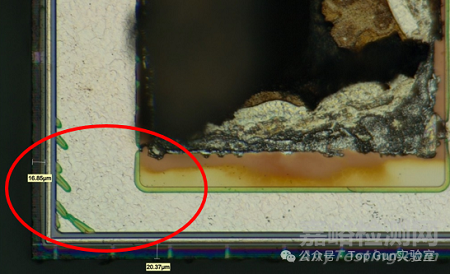

另一顆芯片右下角裂紋形貌如下所示

初步結論:芯片進行溫度循環時,因材料CTE不匹配,芯片熱脹冷縮時的機械應力導致芯片鈍化層破裂。

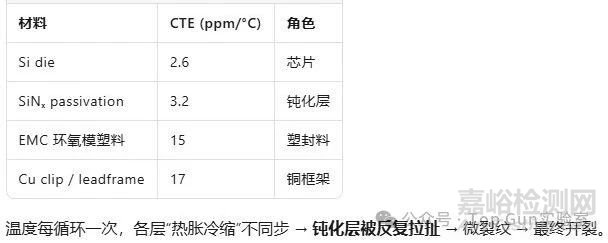

注:芯片各材料典型的CTE參數

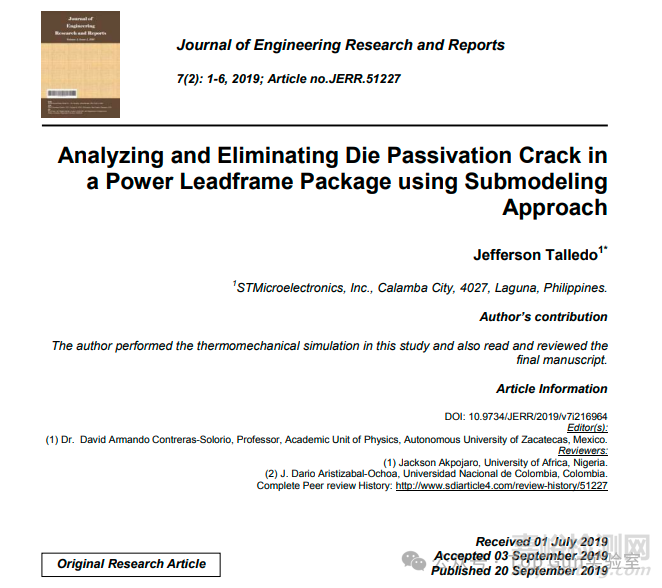

翻閱文獻資料,發現有一篇文章可以解答這個問題產生的根因以及利用ANSYS仿真驗證回歸解決方案是否有效的方法。

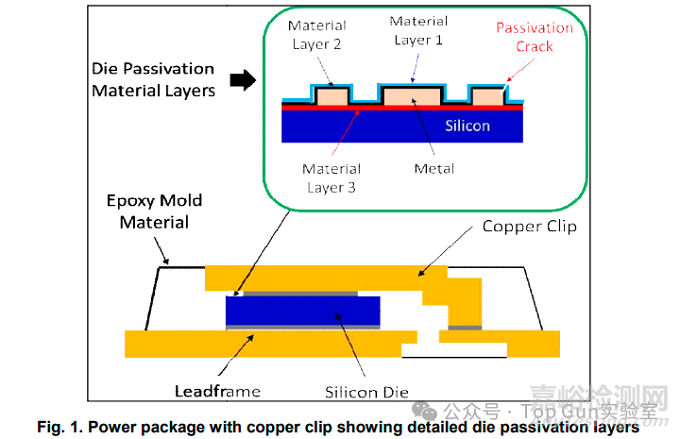

本文的作者也遇到了一樣的問題:被測樣品進行溫循測試后,在芯片四周邊緣位置發現鈍化層裂紋。

裂紋產生的原因:溫度循環時,各個材料CTE不匹配產生的機械應力導致。那么如何解決呢?
通過一次一次的試錯,重復投入小批量生產后然后進行可靠性驗證?當然不是了,如果這樣做的成本太高了,因此本文介紹了通過仿真驗證找到解決方案。
具體方案分為如下兩步:
1、用ANSYS進行故障模型驗證,確認模型準確性。

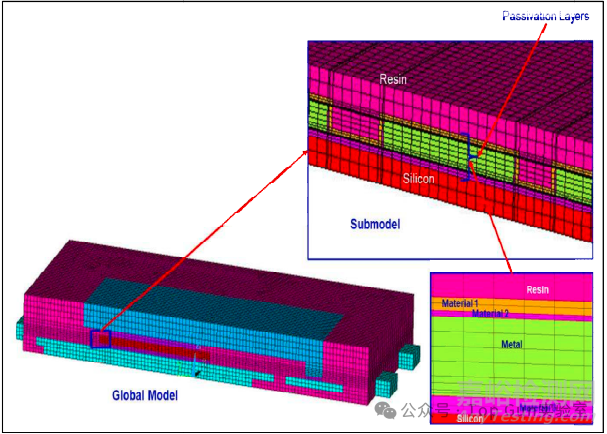

1) 先跑全局:把整個封裝丟進 ANSYS,網格故意粗一點,只求出位移場。
2) 切一刀:在芯片四角畫個“小方框”,把全局算出的節點位移當作邊界條件貼上去。
3) 再跑局部:只對這個“小方框”加密到50nm級網格,真正去算多層鈍化層的應力。
實現:全局給位移,子模型算應力,二者接力完成nm級失效定位。

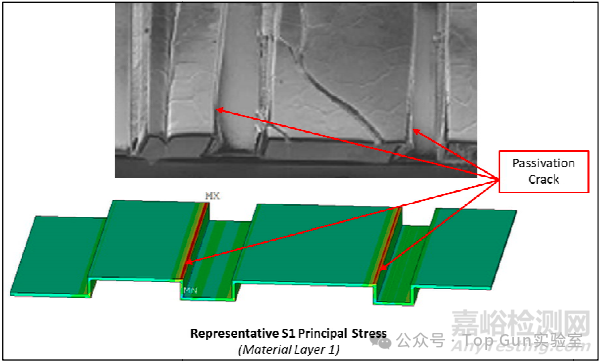

完成模型搭建后,進行故障模型仿真驗證,最終ANSYS仿真結果和實際吻合。

2、設計改善方案,使用ANSYS仿真驗證改善方案的有效性。

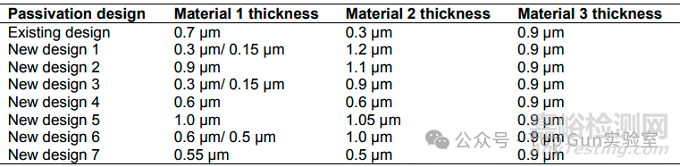

作者設計了7組改善的鈍化層結構,在同樣 -55 °C / 150 °C 條件下重新仿真。

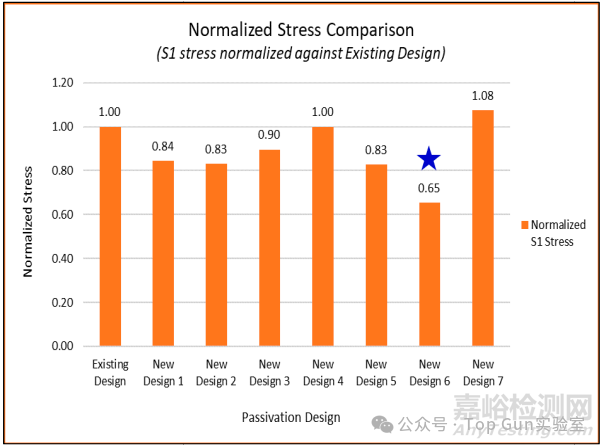

仿真結果如下:設計6最優,應力可降低到原來的65%。

本文通過ANSYS仿真確認問題產生根因,并通過仿真驗證改善效果,大幅縮短了驗證周期并降低了驗證成本,因此通過仿真驗證設計將會是一個大趨勢。

來源:Top Gun 實驗室
