載流子，通俗來講就是電流的載體，是一種可以自由移動的帶有電荷的微粒，它們承載著電能“傳遞”的任務，這些微粒在電場作用下“漂移”，從而形成電流。在不同的材料中，載流子以不同的形式存在：導體（如金屬）中，主要的載流子是自由電子；半導體中，除了自由電子，帶正電的“空穴”也是一種載流子；而對于電解液，溶液中的正、負離子都是載流子。

載流子濃度Concentration of carrier

導帶中電子的濃度（按能量計）由允許的量子態的密度乘以一個態被電子占據的概率給出。

這個用方程表示為：

其中 n(E) 是在能量 E 處的濃度。然后通過在整個導帶能量范圍內對上述方程進行積分，可以得到單位體積內導帶中的總電子濃度：

將上述方程中的 gc(E) 和 f(E) 代入并求解積分，結果為：

同樣，空穴濃度可以表示為：

其中 Nc 和 Nv 是“有效”的態密度，分別表示導帶和價帶中可用于占據的總態數。記住，態密度是能量的函數，而有效態密度是一個單一值，近似表示整個能帶中可用態的總數。

我們看到，導帶中電子的熱平衡濃度和價帶中空穴的熱平衡濃度直接與有效態密度常數和費米能級有關。

本征載流子濃度The Intrinsic Carrier Concentration

對于本征半導體，導帶中電子的濃度 (ni) 等于價帶中空穴的濃度 (pi)。表達式為

這表明本征載流子濃度直接與態密度有關，并且與帶隙和溫度呈指數關系。它還表明，在 T=0K 時，不存在本征載流子，即沒有自由電子用于傳導。這是因為電子被限制在共價鍵中，沒有熱能將它們分離出來。

對于硅在 T=300K（室溫）時，自由電子的密度為：

ni(@300K)=1.08×1010 electrons/cm3

這個數字看起來很大，但請注意，硅有 5×1022 個原子/cm³，這意味著在室溫下，每 5×1012 個原子中只有一個原子有自由電子。因此，硅在其本征狀態下并沒有多大用處！這就是為什么我們要對其進行摻雜。

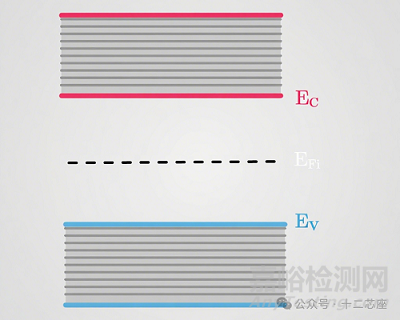

還請注意，由于本征電子和空穴濃度相等，費米能級位于帶隙中間，如下面的圖所示。

這基本上意味著，如果電子占據了導帶中 EF 以上某處的 10 個態，那么在價帶中 EF 以下某處也會恰好有 10 個態被清空（因為這就是它們的來源?。１菊髻M米能級通常用 EFi 表示。

載流子的產生和復合

在本征載流子濃度的推導中，一個關鍵的細微之處是它假設了熱平衡——即載流子濃度隨時間保持不變。但這怎么可能呢？我們已經確定，由于隨機的熱過程，電子會不斷地從價帶熱激發到導帶。如果這種產生過程不受控制地持續發生，電子會在導帶中積累，空穴會在價帶中積累，使系統失去平衡。

那么，平衡是如何維持的呢？

是通過詳細平衡原理，該原理指出，每一個過程（如產生）都有其逆過程（復合）來平衡。電子具有很高的瞬時熱速度，導致它們在晶體中隨機移動。在移動過程中，電子可能會靠近一個缺少電子的原子（一個空穴），并由于局部電荷失衡而經歷更強的庫侖吸引。這種相互作用將電子拉向原子核，降低其勢能，并使其從高能的導帶躍遷到低能的價帶——有效地“填補”了空穴。

這個過程，即電子消滅空穴并進入更穩定的配置，就是我們所觀察到的復合。復合過程中釋放的能量在直接帶隙材料中以光的形式發射，在間接帶隙材料中以熱的形式發射，通過向低能態移動來穩定系統。

量子力學通過強調復合不是一種逐漸的、經典的“下落”，而是以概率來描述，從而完善了這一圖景。由于電子位置的固有不確定性，我們用概率分布來描述它的位置。當電子和空穴在同一區域出現的概率很高時，電子有效地“啪”地一聲進入空穴，完成復合過程。

為了使系統保持平衡，凈載流子濃度必須隨時間保持不變。這要求電子-空穴對的產生速率恰好等于復合速率。

摻雜Doping

為了提高硅的導電性，我們引入了稱為摻雜劑的受控雜質，將硅晶體轉變?yōu)樗^的外延半導體。例如，添加像磷這樣的第 V 族元素，它有五個價電子，會改變載流子的動力學。其中四個電子與相鄰的硅原子形成共價鍵，留下第五個電子與磷原子的結合更為松散。

在極低溫度下，這個額外的電子仍然與磷原子結合。然而，將其釋放并提升到導帶所需的能量，與激發硅的共價鍵中的電子所需的能量相比要少得多。即使少量的熱能也足以釋放施主電子，留下一個帶正電的磷離子。

這一過程增加了自由電子的濃度，而空穴濃度則降低，因為新釋放的電子傾向于與本征硅中存在的空穴復合。由于電子的數量超過了空穴，它們被稱為多數載流子，而空穴則成為少數載流子。這種材料被稱為 n 型。

電子濃度的增加意味著導帶態被占據的概率更高，這導致費米能級 EF 向?qū)Х较蛏弦?。相反，?p 型材料中，EF 向價帶方向下移，表明價帶態的占據率更高。

n 型與 p 型半導體的不同費米能級表明載流子濃度已從本征載流子濃度發生偏移。

Q：為什么 np=ni2 仍然成立？

A：當我們對半導體進行摻雜時，電子-空穴對的產生率保持不變，因為它主要取決于帶隙 Eg 和溫度 T，而這兩者都不受摻雜的影響。然而，摻雜增加了復合率，因為有更多的自由載流子（無論是電子還是空穴）可用。n 的增加和 p 的減少保持了乘積 np 等于 ni2。這是處于熱平衡狀態的半導體的一個基本原理。我們可以將本征濃度 ni 簡單地視為半導體材料的一個參數。

載流子濃度與溫度的關系Carrier Concentration vs Temperature

我們已經看到，本征載流子濃度 ni 是溫度的強函數。隨著溫度的升高，會熱激發產生額外的電子-空穴對。在某個點上，熱激發產生的載流子數量可能會超過施主原子貢獻的電子數量，導致半導體失去其外延特性，從而變得不適用于實際應用。

另一方面，在低溫下，施主原子緊密地束縛著它們的電子，阻止它們躍遷到導帶。在這種情況下，施主原子只有部分電離，這意味著并非所有的施主原子都貢獻了自由電子。在 T=0K 時，施主原子完全不電離，這種狀態被稱為凍結。在這種情況下，半導體再次失去了其外延特性，因為施主原子不再提供自由載流子。

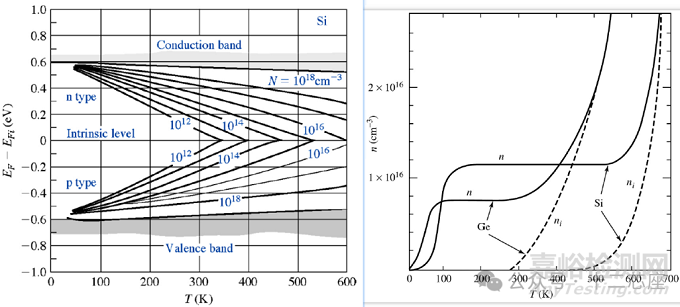

下面這兩張圖，左邊展示了硅的費米能級與摻雜濃度和溫度的關系，右邊展示了N型硅和鍺的電子濃度與溫度的關系曲線。在低溫段，載流子激發很少，費米能級高于雜質能級；在常溫段，費米能級下降，低于雜質能級；在高溫段，本征載流子激發增強，費米能級靠近本征費米能級，此時摻雜基本失效了。從右邊這張圖可以看到，對于硅，在低溫時，電子濃度隨著溫度的升高而增加，因為此時雜質在逐漸電離。溫度升高到100K時，雜質全部電離，此時電子濃度基本保持不變，而當溫度高于500K時，本征激發開始起主要作用，此時摻雜就失效了，器件也就沒用了。顯然，雜質濃度越高，達到本征激發起主要作用的溫度也就越高。對于鍺來說，它的禁帶寬度更小，所以在常溫下，也很難阻止它的本征激發，所以鍺材料并沒有被廣泛使用，但鍺+其他材料（eg. SiGe 被廣泛使用）。

溫度工作范圍圖（右圖）表明，在極低和極高溫度下，本征載流子濃度占主導地位。

Reference:

1.Semiconductor Physics And Devices: Basic Principles by Donald A. Neamen

2.Semiconductor Devices: Physics and Technology by Simon M. Sze and Ming-Kwei Lee
