中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

硬度表示材料抵抗硬物體壓入其表面的能力。它是金屬材料的重要性能指標之一。一般硬度越高，耐磨性越好。常用的硬度指標有布氏硬度、洛氏硬度和維氏硬度。根據(jù)德國標準DIN50150，以下是常用范圍的鋼材抗拉強度與維氏硬度、布氏硬度、洛氏硬度的對照表！

硬度對照表：

本表數(shù)據(jù)來自德國標準DIN50150

01布氏硬度(HB)

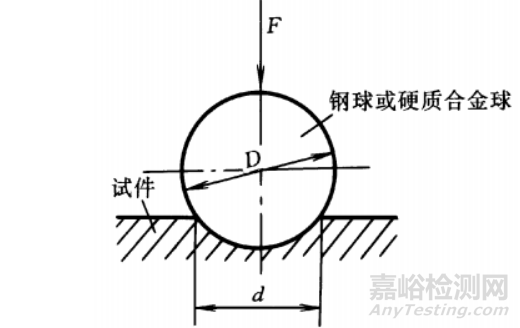

以一定的載荷(一般3000kg)把一定大小(直徑一般為10mm)的淬硬鋼球壓入材料表面，保持一段時間，去載后，負荷與其壓痕面積之比值，即為布氏硬度值(HB)，單位為公斤力/ mm2 (N/ mm2 )。

HBS和HBW的區(qū)別是壓頭的不同。HBS表示壓頭為淬硬鋼球，用于測定布氏硬度值在450以下的材料，如軟鋼、灰鑄鐵和有色金屬等。HBW表示壓頭為硬質(zhì)合金，用于測定布氏硬度值在650以下的材料。

同樣的試塊，當其它試驗條件完全相同的情況下，兩種試驗結果不同，HBW值往往大于HBS值，而且并無定量的規(guī)律所循。

2003年以后，我國已經(jīng)等效采用國際標準，取消了鋼球壓頭，全部采用硬質(zhì)合金球頭。因此HBS停止使用，全部用HBW表示布氏硬度符號。很多時候布氏硬度僅用HB表示，指的就是HBW。不過在文獻論文中HBS仍時有所見。

布氏硬度測量法適用于鑄鐵、非鐵合金、各種退火及調(diào)質(zhì)的鋼材，不宜測定太硬、太小、太薄和表面不允許有較大壓痕的試樣或工件。

02洛氏硬度(HR)

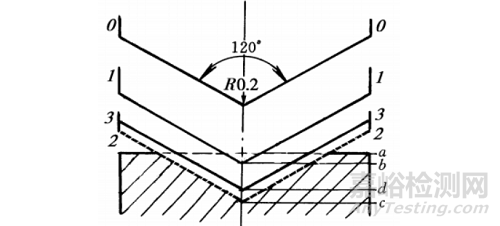

當HB>450或者試樣過小時，不能采用布氏硬度試驗而改用洛氏硬度計量。它是用一個頂角120°的金剛石圓錐體或直徑為1.59、3.18mm的鋼球，在一定載荷下壓入被測材料表面，由壓痕的深度求出材料的硬度。根據(jù)試驗材料硬度的不同，分三種不同的標度來表示。

HRA：是采用60kg載荷和鉆石錐壓入器求得的硬度，用于硬度極高的材料(如硬質(zhì)合金等)。

HRB：是采用100kg載荷和直徑1.58mm淬硬的鋼球，求得的硬度，用于硬度較低的材料(如退火鋼、鑄鐵等)。

HRC：是采用150kg載荷和鉆石錐壓入器求得的硬度，用于硬度很高的材料(如淬火鋼等)。

HRC標尺的使用范圍是20~70HRC。當硬度值小于20HRC時，因為壓頭的圓錐部分壓入太多，靈敏度下降，這時應改用HRB標尺；當試樣硬度大于67HRC時，壓頭尖端承受的壓力過大，金剛石容易損壞，壓頭壽命會大大縮短，因此一般應改用HRA標尺。

洛氏硬度試驗操作簡便、迅速、壓痕小，可測試成品表面及較硬、較薄的工件。因壓痕小，對于組織和硬度不均勻的材料，硬度值波動較大，準確性不如布氏硬度高。洛氏硬度用于測定鋼鐵、有色金屬、硬質(zhì)合金等的硬度。

在生產(chǎn)現(xiàn)場，由于受檢測儀器的限制，經(jīng)常使用布氏硬度計測量大型淬火件的硬度。如果想知道該工件的洛氏硬度值，通常的方法是，先測量出布氏硬度值，然后根據(jù)換算表，查出相對應的洛氏硬度值，這種方式顯然有些繁瑣。那么，能否根據(jù)布氏硬度計的壓痕直徑，直接計算出工件的洛氏硬度值呢？答案當然是肯定的。根據(jù)布氏硬度和洛氏硬度換算表，可歸納出一個計算簡單且容易記住的經(jīng)驗公式：HRC =（479-100D）/4，其中D為Φ10mm鋼球壓頭在30KN壓力下壓在工件上的壓痕直徑測量值。該公式計算出的值與換算值的誤差在0.5 ～ -1范圍內(nèi)，該公式在現(xiàn)場用起來十分方便，您不妨試一試。

03維氏硬度(HV)

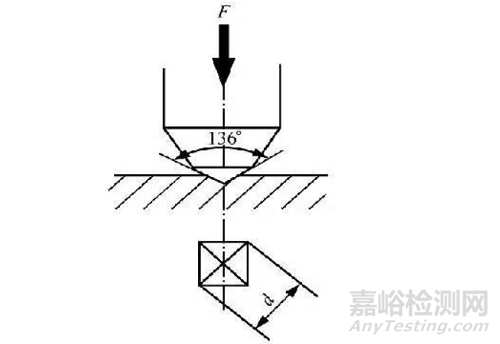

以120kg以內(nèi)的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面，用材料壓痕凹坑的表面積除以載荷值，即為維氏硬度HV值(kgf/ mm2 )。

實踐證明，金屬材料的各種硬度值之間，硬度值與強度值之間具有近似的相應關系。因為硬度值是由起始塑性變形抗力和繼續(xù)塑性變形抗力決定的，材料的強度越高，塑性變形抗力越高，硬度值也就越高。
