中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

導(dǎo)語(yǔ)

鋼材是現(xiàn)代工程技術(shù)體系中最廣泛使用的結(jié)構(gòu)材料之一，幾乎滲透到工業(yè)制造的每一個(gè)角落。根據(jù)其性能、成分和處理工藝的不同，現(xiàn)有鋼材品種多達(dá)數(shù)千種。結(jié)構(gòu)安全和可靠性要求對(duì)鋼材的力學(xué)性能提出越來(lái)越高的標(biāo)準(zhǔn)，其中韌性作為衡量材料抵抗斷裂擴(kuò)展能力的重要指標(biāo)，成為研究的核心之一。

傳統(tǒng)上，材料工程師在選擇鋼材時(shí)常依據(jù)“斷裂韌性”（Fracture Toughness）等參數(shù)。然而，在實(shí)際應(yīng)用中發(fā)現(xiàn)，鋼材韌性并不能簡(jiǎn)單由單一參數(shù)或化學(xué)組成決定，而與其顯微組織、冶金工藝、熱處理路徑以及內(nèi)部缺陷狀態(tài)等因素密切相關(guān)。本文從顯微結(jié)構(gòu)演化、制造工藝、合金元素作用與斷裂模式四個(gè)維度，對(duì)鋼材韌性與斷裂機(jī)制進(jìn)行系統(tǒng)分析。



一、顯微組織與鋼材韌性的耦合關(guān)系
01鐵素體-珠光體鋼的微觀結(jié)構(gòu)基礎(chǔ)

鐵素體-珠光體鋼是目前鋼鐵工業(yè)產(chǎn)量最大的鋼種系統(tǒng)，廣泛用于造船、橋梁、建筑、壓力容器和管道等結(jié)構(gòu)領(lǐng)域。其基本組織由：

鐵素體（α-Fe）：體心立方晶體結(jié)構(gòu)（BCC），具有優(yōu)良的延展性和低溫塑性；

珠光體（Pearlite）：由交替層狀的鐵素體與滲碳體（Fe?C）構(gòu)成，為強(qiáng)化相，硬度高但韌性較低。

不同碳含量下，組織表現(xiàn)出明顯差異：

含碳量 < 0.02%，滲碳體主要以彌散球狀分布在鐵素體基體中；

含碳量 0.10%～0.20%，大量珠光體以片狀結(jié)構(gòu)分布，占比達(dá)10%～25%，強(qiáng)化效果顯著；

含碳量 > 0.20%，珠光體增多，提高強(qiáng)度的同時(shí)也增加脆性。

此外，珠光體帶狀組織（pearlite banding）是軋制過(guò)程中的典型現(xiàn)象，會(huì)引發(fā)組織各向異性，成為裂紋萌生和擴(kuò)展的路徑。
02晶粒尺寸與強(qiáng)韌性耦合：霍爾-佩奇關(guān)系

晶粒細(xì)化是一種提高材料強(qiáng)度而不顯著降低塑性的手段。在鐵素體鋼中，晶粒尺寸對(duì)屈服強(qiáng)度與韌性均有重要影響。霍爾-佩奇方程指出：

σy=σ0+k⋅d−1/2

其中：

σyσ_y：屈服強(qiáng)度；

dd：平均晶粒直徑；

kk：晶界阻力常數(shù)；

σ0σ_0：無(wú)位錯(cuò)晶體的本征強(qiáng)度。

晶粒越細(xì)，強(qiáng)度與斷裂韌性均提高，且小晶粒可提高裂紋擴(kuò)展路徑復(fù)雜性，增強(qiáng)裂紋鈍化效果。



二、冶金缺陷與熱處理對(duì)斷裂行為的調(diào)控
01冶煉與澆注缺陷的影響

鋼材制造過(guò)程中，煉鋼及澆注環(huán)節(jié)可能引入多種微觀與宏觀缺陷，如：

氣孔：殘留氣體未能排出，形成空洞；

夾雜物：非金屬氧化物、硫化物等富集相；

縮孔與偏析：冷卻凝固過(guò)程中成分不均。

這些缺陷極易成為裂紋源，尤其是分布不均的集中缺陷（localized defects）會(huì)顯著降低材料的實(shí)際斷裂韌性。鋼坯不同部位或不同爐次之間的性能差異，也多源于此類缺陷的不可控性。

02熱處理路徑與韌性演化

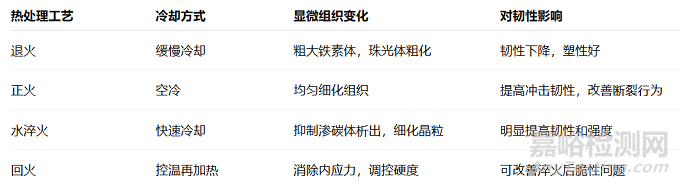

（1）水淬火

快速冷卻抑制了滲碳體沿晶界析出，阻止晶界脆化，同時(shí)促進(jìn)亞晶結(jié)構(gòu)轉(zhuǎn)變，形成較小鐵素體晶粒。

（2）正火（Normalization）

適用于厚板或熱軋件，消除應(yīng)變硬化效應(yīng)，均勻組織，細(xì)化晶粒。特別是在厚板中，正火可顯著改善低溫沖擊性能。

（3）熱軋控制

熱軋條件（終軋溫度、冷卻速率）對(duì)晶粒尺寸控制至關(guān)重要。終軋溫度低、冷卻速度高 → 晶粒更細(xì)、韌性更高。

注意：熱軋產(chǎn)生的定向組織（珠光體帶狀、夾雜拉長(zhǎng)）將引發(fā)各向異性斷裂行為，特別在缺口沖擊測(cè)試中表現(xiàn)為方向敏感性。

在正火處理中，晶粒尺寸可控制在10 μm以下，有助于提升材料的裂紋擴(kuò)展抗力，并降低夏比沖擊試樣的轉(zhuǎn)變溫度（DBTT）。



三、合金元素對(duì)韌性與斷裂溫度的調(diào)節(jié)作用

固溶強(qiáng)化與晶界調(diào)控

鋼中常加入多種合金元素，形成固溶強(qiáng)化或第二相彌散強(qiáng)化。其作用主要表現(xiàn)為：

提升晶格摩擦應(yīng)力（δ_i）；

細(xì)化晶粒；

調(diào)控奧氏體-鐵素體相變行為。

不同元素對(duì)鋼材韌性及斷裂行為的作用如下：

1）錳

絕大多數(shù)的錳含量約為0.5%。作為脫氧劑或固硫劑加入可防止鋼的熱裂。在低碳鋼中還有以下作用。

◆含碳量0.05%鋼，空冷或爐冷后有降低晶粒邊界滲碳體薄膜形成的趨勢(shì)。

◆可稍減小鐵素體晶粒尺寸。

◆可產(chǎn)生大量而細(xì)小的珠光體顆粒。

前兩種作用說(shuō)明NDT溫度隨著錳量的增加而降低，后兩種作用會(huì)引起夏比曲線峰值更尖。

鋼含碳量較高時(shí)，錳能顯著降低約50%轉(zhuǎn)變溫度。其原因可能是因珠光體量多，而不是滲碳體在邊界的分布。必須注意的是，如果鋼的含碳量高于0.15%，高錳含量對(duì)正火鋼的沖擊性能影響起到了決定性作用。因?yàn)殇摰母叽阃感砸饖W氏體轉(zhuǎn)變成脆性的上貝氏體，而不是鐵素體或珠光體。

2）鎳

加入鋼中的作用似錳，可改善鐵-碳合金韌性。其作用大小取決于含碳量和熱處理。在含碳量（約0.02%）很低的鋼中，加入量達(dá)到2%就能防止熱軋態(tài)和正火鋼晶界滲碳體的形成，同時(shí)實(shí)質(zhì)降低開(kāi)始轉(zhuǎn)變溫度TS，升高夏比沖擊曲線峰值。

進(jìn)一步增加鎳含量，改善沖擊韌性效果則降低。如果這時(shí)含碳量低至正火后無(wú)碳化物出現(xiàn)時(shí)，鎳對(duì)轉(zhuǎn)變溫度的影響將變得很有限。在含碳約0.10%的正火鋼中加入鎳，最大的好處是細(xì)化晶粒和降低游離氮含量，但其機(jī)理目前尚不清楚。可能是由于鎳作為奧氏體的穩(wěn)定劑從而降低了奧氏體分解的溫度。

3）磷

在純凈的鐵-磷合金中，由于鐵素體晶界會(huì)發(fā)生磷偏析降低了抗拉強(qiáng)度Rm而使晶粒之間脆化。此外，由于磷還是鐵素體的穩(wěn)定劑。所以，加入鋼中將大大增加δi值和鐵素體晶粒尺寸。這些作用的綜合將使磷成為極其有害的脆化劑，發(fā)生穿晶斷裂。

4）硅

鋼中加硅是為了脫氧，同時(shí)有益于提高沖擊性能。如果鋼中同時(shí)存在錳和鋁，大部分硅在鐵素體中溶解，同時(shí)通過(guò)固溶化硬化作用提高δi。這種作用與加入硅提高沖擊性能綜合的結(jié)果是，在穩(wěn)定晶粒尺寸的鐵-碳合金中按重量百分比加入硅，使50%轉(zhuǎn)變溫度升高約44℃。此外，硅與磷相似，是鐵素鐵的穩(wěn)定劑，能促進(jìn)鐵素體晶粒長(zhǎng)大。按重量百分?jǐn)?shù)計(jì)，硅加入正火鋼中將提高平均能量轉(zhuǎn)換溫度約60℃。

5）鋁

以合金和脫氧劑的作用加入鋼中有以下兩方面的原因：第一，與溶體中的氮生成AlN，去除游離氮；第二，AlN的形成細(xì)化了鐵素體晶粒。這兩種作用的結(jié)果是，每增加0.1%的鋁，將使轉(zhuǎn)變溫度降低約40℃。然而，當(dāng)鋁的加入量超過(guò)了需要，“固化”游離氮的作用將變?nèi)酢?/span>

6）氧

鋼中的氧會(huì)在晶界產(chǎn)生偏析導(dǎo)致鐵合金晶間斷裂。鋼中氧含量高至0.01%，斷裂就會(huì)沿著脆化晶粒的晶界產(chǎn)生的連續(xù)通道發(fā)生。即使鋼中含氧量很低，也會(huì)使裂紋在晶界集中成核，然后穿晶擴(kuò)散。解決氧脆化問(wèn)題的方法是，可加入脫氧劑碳、錳、硅、鋁和鋯，使其和氧結(jié)合生成氧化物顆粒，而將氧從晶界去除。氧化物顆粒也是延遲鐵素體生長(zhǎng)和提高d-/2的有利物質(zhì)。



四、中高碳鋼中的脆性斷裂機(jī)制
010.3%～0.8%C鋼的組織演化

亞共析鋼在該碳含量區(qū)間內(nèi)，組織中珠光體含量高達(dá)35%～100%。珠光體以多晶聚集體存在，其本身的強(qiáng)度較高但塑性較差。隨著應(yīng)變率提升或溫度降低，組織內(nèi)容易出現(xiàn)以下行為：

鐵素體流動(dòng)受限；

珠光體內(nèi)產(chǎn)生微裂紋；

在聚集組織之間沿解理面擴(kuò)展。

因此，珠光體比例越高，其低溫?cái)嗔训拿舾行栽綇?qiáng)。常見(jiàn)斷裂模式為：

解理斷裂（Cleavage Fracture）；

穿晶斷裂（Transgranular Fracture）；

沿夾雜物拉長(zhǎng)方向的分層斷裂（Delamination）。

02擇優(yōu)取向與裂紋擴(kuò)展路徑

在珠光體中，鐵素體片之間常存在擇優(yōu)晶體取向。這種取向在應(yīng)變集中時(shí)形成裂紋導(dǎo)向路徑，降低裂紋擴(kuò)展阻力。此外，相鄰聚集體間的界面區(qū)更容易成為裂紋萌生源。



總結(jié)：

鋼材韌性不僅僅由化學(xué)成分決定，更受到顯微組織結(jié)構(gòu)、工藝條件、缺陷控制和合金元素綜合調(diào)控的深刻影響。通過(guò)深入研究顯微結(jié)構(gòu)與力學(xué)性能之間的關(guān)系，結(jié)合先進(jìn)的熱處理與微觀分析手段（如EBSD、TEM、APT等），可實(shí)現(xiàn)對(duì)鋼材斷裂行為的本質(zhì)理解與性能精準(zhǔn)控制。

未來(lái)，基于AI建模和機(jī)器學(xué)習(xí)的組織-性能預(yù)測(cè)系統(tǒng)，將有望實(shí)現(xiàn)高韌性鋼材的智能化設(shè)計(jì)與制造，提升關(guān)鍵工程裝備的安全性和服役壽命。
