懸臂梁缺口沖擊強度是考察塑料耐候性的主要指標之一，本文通過對3種塑料經過氙燈暴露、熒光紫外燈暴露后的懸臂梁缺口沖擊強度值的對比分析，清晰表明了在塑料缺口沖擊強度試樣的耐候性試驗中，其暴露方向和安裝方式直接影響試驗后的缺口沖擊強度值，因此，對于塑料光源暴露試驗后的缺口沖擊強度，無論在設計光源暴露試驗方案還是在應用測試結果時，都宜指明試樣的暴露方向和安裝方式。

簡介：張志勇，高級工程師。主要從事工業產品的環境適應性研究工作，有多年的汽車材料及零部件耐候性檢測經驗。



引言

塑料耐候性主要考察指標包括塑料氣候老化試驗前后的顏色、光澤、粉化、裂紋、變形等外觀變化，以及力學或其他性能的變化。測定方法可參考國家標準GB/T 15596-2021《塑料在玻璃過濾后太陽輻射、自然氣候或?qū)嶒?yàn)室輻射源暴露后顏色和性能變化的測定》，大部分考查項目如顏色、光澤、粉化、裂紋等，氣候老化前后毋容置疑檢測的都是試驗樣品的同一表面，也即試驗樣品的暴露面（氣候老化試驗中受光源照射的表面），但有些項目如該標準第5章末尾的注2中提到的塑料彎曲性能項目，試驗結果依賴于試樣的暴露面，在彎曲試驗中，受壓面是試樣的暴露面還是非暴露面會得到不同的結果，這是在彎曲試驗過程中需要明確的問題。還有一個主要的力學性能項目——懸臂梁缺口沖擊強度，其耐候性結果也與暴露面（暴露方向）有關，但這一問題在GB/T 15596-2021中沒有提及，現行有效的塑料實驗室光源暴露試驗方法標準GB/T 16422.1—2019、GB/T 16422.2—2022、GB/T 16422.3—2022等也未規定，在GB/T 16422.1—1996（等同采用ISO4892-1: 1994）6.1.3中曾明確規定：“……，尤其是缺口沖擊強度試樣，其缺口必須在曝露前切制，并且缺口面應向光源曝露……”，但在該標準的后續版本中取消了這一要求，目前，僅在個別企業標準中還有這一要求。針對這個問題，本文通過組織3種塑料的缺口沖擊強度試樣，分別采用照射圖1中試樣的A面和B面的方式進行氙燈暴露試驗和熒光紫外燈暴露試驗，并分析比較不同暴露方向及安裝方式下試驗結果的差異，給從事有關耐候性試驗工作的同行提供借鑒。



試驗部分



01、試驗樣品

3種塑料：PP（聚丙烯）、HIPS（耐沖擊性聚苯乙烯）、LLDPE（線性低密度聚乙烯），按GB/T 1843/A制樣，每種塑料樣條數量為84條，分為7組，每組12條，其中2條用于懸臂梁沖擊強度測試的試機或補測數據用。1個組用于初始測試，3個組用于氙燈暴露試驗后的測試，3個組用于熒光紫外燈暴露試驗后的測試，在進行氙燈或熒光紫外燈暴露試驗時，3個組分別采用3種不同的安裝方式：無間隔平放、無間隔立放、有間隔立放，見圖1。

圖1 試樣的暴露面、光照方向和安裝方式示意圖



02、試驗設備

氙燈老化試驗箱，Ci4000，美國Atlas公司；熒光紫外燈試驗箱，UV2000， 美國Atlas公司；擺錘沖擊試驗機，HIT 5.5P ，德國Zwick公司。



03、氙燈暴露試驗

按照GB/T 16422.2—2022，循環1的條件，主要參數：102min干燥/18min 噴淋，輻照度0.51W/(m2 ?nm)@340nm，黑標溫度65℃（干燥段，噴淋段不控制），試驗箱溫度38℃（干燥段，噴淋段不控制），相對濕度50%（干燥段，噴淋段不控制）。試驗持續時間720h。



04、熒光紫外燈暴露試驗

按照GB/T 16422.3—2022，循環1的條件， UVA-340（1A型），8h干燥/4h凝露，其中干燥段參數：輻照度0.76W/(m2 ?nm)@340nm，黑板溫度60℃；凝露段參數：關閉紫外燈，黑板溫度50℃。試驗持續時間480h。



05、試驗樣品

按照GB/T 1843—2008進行試驗。



結果與討論



01.結果分析的考量因素

1.1 試樣暴露方向和安裝方式對試驗環境因素及老化效果的影響

1）對光照及光老化影響的定性分析

對應圖1的不同的暴露方向和安裝方式，下面簡單分析試樣的光老化效果，試樣老化從暴露面逐漸向內部擴展，經過一段試驗時間后，形成具有一定厚度的老化層，試樣斷面老化區域示意見圖2陰影部分所示：

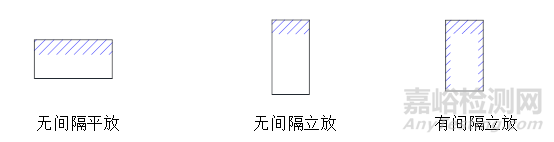

圖2 缺口處橫截面老化示意圖

a）對無間隔平放的方式，試樣正對光源的暴露面大，從試樣斷面分析，在一定時間內，其老化面積占斷面的比例最大；

b）對無間隔立放的方式，試樣正對光源的暴露面小，其老化面積占斷面的比例最??；

c）對無間隔立放的方式，試樣正對光源的暴露面小，但兩垂直側面也會受到試驗光源散射光或反射光的照射，只是輻射強度較弱，因此，其總的老化面積占斷面的比例居中。



2）對溫度及濕度影響的定性分析

對于三種安裝方式，可以認為試樣在氙燈暴露試驗或熒光紫外燈暴露試驗的每一個試驗段都會達到溫度穩定，熱老化效果差異應較小，只是無間隔立放試樣，由于試樣垂直的側面緊密相貼，周圍空氣流通不暢，達到溫度穩定的時間會稍長；同樣的原因，無間隔立放試樣在氙燈暴露試驗噴水試驗段或熒光紫外燈凝露試驗段，水分的滲透進程會較慢，而在這些試驗段結束后，水分的蒸發也會相應變慢，所以總的說來，無間隔立放試樣的含濕量會相對較高。

1.2 塑料懸臂梁沖擊強度測試中擺錘的能量損失

塑料懸臂梁沖擊強度測試中，擺錘在塑料試樣破斷過程中損失的能量包括：

1）引起試樣初始開裂所需的能量；

2）將裂縫擴展到試樣整個斷面所需的能量；

3）拋擲試樣斷開后自由端所需的能量（拋擲修正值）；

4）試樣彎曲所需的能量；

5）引起擺錘臂振動所需的能量；

6）引起沖擊儀器框架或基座振動或水平移動所需的能量；

7）克服擺錘軸承、示值機構摩擦以及擺錘空氣阻力所需的能量；

8）試樣沖擊線處壓陷或塑性變形所需的能量；

9）克服擺錘沖擊頭在彎曲的試樣面上摩擦所需的能量。

設計良好的沖擊儀器，具有足夠的剛性和質量，第6）、7）項能量損失應該很小。對于相對脆性的材料，裂縫擴展所需的能量小于引起初始開裂所需能量，儀器顯示的被吸收的沖擊能量實際上是第1）項和第3）項之和。當測試密度大的脆性材料時，第3）項拋擲修正值可能占總吸收能量的很大比例。對于強韌、延展性好、纖維填充的或?qū)訅翰牧?，?）項裂縫擴展所需的能量可能大于第1）項引起初始開裂所需能量，當測試這些材料時，第2）、第5）第9）項會相當大，即使試樣經過很好的制作和安裝，機器處于良好的狀況并具有足夠的功能。當測試軟質材料時，彎曲（第4項）和壓陷（第8項）損失可能會是可觀的。



02.缺口沖擊強度試驗結果及討論

3種材料PP、HIPS、LLDPE的試驗結果分別見表1~表3，其中，光源暴露方式的代號說明如下：Xe-P表示氙燈暴露，樣品無間隔平放；Xe-LWJ表示氙燈暴露，樣品無間隔立放；Xe-LYJ表示氙燈暴露，樣品有間隔立放；UV-P表示熒光紫外燈暴露，樣品無間隔平放；UV-LWJ表示熒光紫外燈暴露，樣品無間隔立放；UV-LYJ表示熒光紫外燈暴露，樣品有間隔立放。

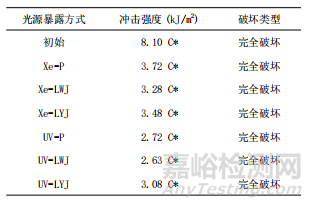

表1 PP的試驗結果

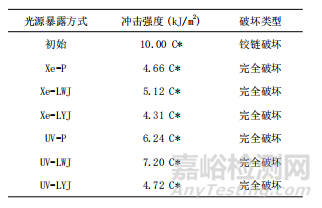

表2 HIPS的試驗結果

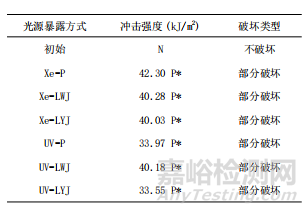

表3 LLDPE的試驗結果

1）PP（聚丙烯），韌性好、耐候性差。從試驗結果表1看，氙燈暴露試驗后，沖擊強度下降了54.0%~59.5%，熒光紫外燈暴露試驗后，沖擊強度下降了62.0%~67.5%，3種試樣安裝方式的結果有差異，但不顯著，其中以立放無間隔的方式暴露的結果下降幅度最大，由于立放無間隔的方式樣品受光照面積最小，另外，沖擊時裂縫擴展所需的能量是損失能量的主要部分，從結果推測，在試驗過程中，PP受光、熱綜合作用而老化，其中熱效應對老化的影響很大，此外，立放無間隔安裝的試樣暴露時含濕量相對較大，也可能會導致其缺口沖擊強度相對較低。



2） HIPS（高抗沖聚苯乙烯），質硬，耐候性較差，是通過在聚苯乙烯（PS）中添加聚丁基橡膠顆粒的方法生產的一種的聚苯乙烯產品，其抗沖擊性相對于聚苯乙烯有一定的提高。從試驗結果表2看，氙燈暴露試驗后，沖擊強度下降了48.8%~56.9%，熒光紫外燈暴露試驗后，沖擊強度下降了28.0%~52.8%，3種試樣安裝方式的結果有較大差異，尤其是熒光紫外燈暴露試驗的結果有顯著的差異，其中以立放無間隔的方式暴露的結果下降幅度最小，平放無間隔的方式次之，立放有間隔的方式最大，考慮2.1.1中1）三種安裝方式對光老化影響的分析，從結果推測，HIPS受光作用的老化效應顯著，而且，沖擊時引起試樣初始開裂所需的能量和裂縫擴展所需的能量在總的損失能量中都占有較大的比例。



3）LLDPE（線性低密度聚乙烯），強度高、韌性好、剛性強。從試驗結果表3看，初始沖擊未破壞，這里也計算了沖擊強度，43.10 kJ/m2，供參考。其氙燈暴露試驗結果表明，試樣的三種安裝方式導致的結果差異不明顯，最大差異僅為5.3%，但其熒光紫外燈暴露后的試驗結果差異較大，平放無間隔方式和立放有間隔方式的沖擊強度下降顯著，而立放無間隔的方式的沖擊強度下降不明顯，與立放有間隔的方式的沖擊值，相差16.5%。從結果推測，LLDPE受短波紫外線照射的老化效應顯著，沖擊時裂縫擴展所需的能量占總的損失能量的主要部分。



結論

基于前面的分析，對于塑料懸臂梁沖擊強度試樣的光源暴露試驗，必須詳細說明試驗時試樣的暴露方向和安裝方式，暴露方向和安裝方式不同的試驗結果必然存在差異。目前大部分相關技術文件如技術標準或試驗大綱都忽略了這一方面的規定，這是這些文件今后需要改進和完善之處，也是設計有關光源暴露試驗方案和應用有關試驗結果必須考慮的因素。
