一、原子、電子、空穴、離子的概念

半導體是介于導體與絕緣體之間的材料，導電性能隨溫度的變化而變化。在室溫下，半導體的電阻值介于導體（金、銅、銀）和絕緣體（石英、橡膠）之間，而在加熱或受到光照時，導電性能會增強，這種特性使得半導體在電子器件中有著廣泛的應用。

空穴：共價鍵中的價電子由于熱運動獲得能量，從而擺脫共價鍵的約束成為自由電子，同時在共價鍵上留下空位，稱為空穴。

電子：金屬原子的外層電子（價電子）脫離原子核束縛后而成為自由電子。

原子：原子是由原子核和核外電子組成，原子核帶正電荷，繞核運動的電子帶負電荷，原子的核電荷數與核外電子相等，因此原子呈顯電中性。

離子：離子是原子或原子團由于得失電子而形成的帶電粒子，當原子得到一個電子或者幾個電子時，核外電子數多于核電荷數，從而帶負電荷，稱為陰離子；當原子失去一個或幾個電子時，核外電子數少于核電荷數，從而帶正電荷，稱為陽離子。

共價鍵結構

二、PN結

本征半導體與雜質半導體

純凈半導體是指純凈的，未經摻雜的半導體材料，它們的導電性是由其本身晶格結構決定的，不依賴于外部摻雜物，也稱為本征半導體。雜質半導體是在形成晶體結構過程中，通過擴散工藝，人為摻入特定的雜質元素時，控制其雜質濃度時，導電性能就能控制。

P型半導體與N型半導體

P型半導體是在純凈的硅晶體中摻入3價元素（硼），取代晶格中硅原子位置，硼外層有3個價電子，當它與硅原子形成共價鍵時，就多出一個空穴，多出的空穴不受共價鍵的束縛，P型半導體中空穴的濃度大于自由電子的濃度，稱空穴為多數載流子（多子），自由電子為少數載流子（少子），而雜質原子吸收電子故稱受主原子，摻入雜質越多，導電性能就越強。

P型半導體

N型半導體是在純凈的硅晶體中摻入5價元素（磷），取代晶格中硅原子的位置，磷最外層有5個價電子，除了與硅原子形成共價鍵外，還多出一個電子，多出的電子不受共價鍵的束縛，只需獲得少有的能量就能成為自由電子，N型半導體中自由電子的濃度大于空穴的濃度，稱自由電子為多數載流子（多子），空穴為少數載流子（少子），雜質原子可以提供原子故稱施主原子，摻入雜質越多，導電性能就越強。

N型半導體

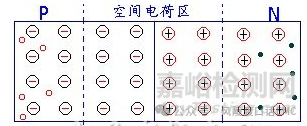

PN結的形成過程

采用不同的摻雜工藝，將P型半導體與N型半導體制作在同一塊硅片上，它們的交界面就形成PN結。物質總是從濃度高的地方向濃度低的地方運動，P型與N型半導體制作在一起時，兩種載流子濃度差很大，P區的空穴向N區擴散，N區的自由電子向P區擴散，也稱為漂移運動。

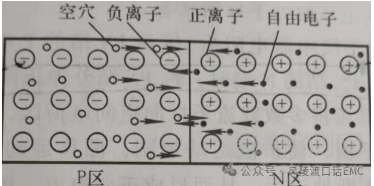

載流子的漂移運動

擴散到P區的自由電子與空穴復合，而擴散到N區的空穴與自由電子復合，所以在交界面附近多子的濃度下降，P區出現負離子區，N區出現正離子區，它們不能移動，也稱為空間電荷區，形成內電場。隨著空間電荷區加寬內電場增強，方向由N區指向P區，正好阻止擴散運動的進行。

在電場力的作用下，載流子的運動?？臻g電荷區形成后，在內電場作用下，少子產生漂移運動，空穴從N區向P區運動，自由電子從P區向N區運動，在無外電場的激發下，參與擴散運動的多子數量與參與漂移運動的少子數量達到動態平衡，形成了PN結。

PN結形成

【總結】

PN結內載流子運動有兩種，一是多數的載流子克服電場阻力的擴散運動；另一種是少數載流子在內電場作用下的漂移運動。只有當擴散運動和漂移運動達到動態平衡時，空間電荷區的寬度和內建電場才能相對穩定。由于兩種運動產生的電流方向相反，在沒有外加電場或其它因素的情況下，PN結中不存在宏觀電流。

PN結的特性（單向?qū)щ娦裕?/span>

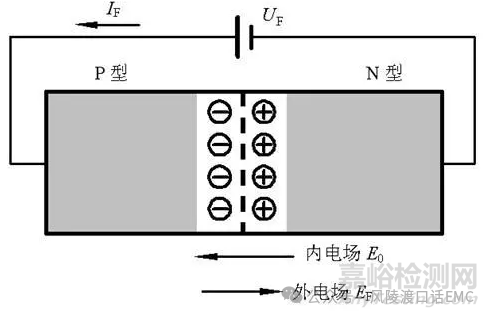

PN結加正向偏置電壓

如果施加的電壓使電流從P區流向N區，稱為正向電壓，簡稱正向偏壓；外加電壓的電場方向與PN結內電場方向相反，削弱了內電場對多數載流子擴散運動的阻礙，使擴散電流遠大于漂移電流，PN結呈現低阻抗，而處于導通狀態，正向電壓越大則流過電流也越大，此時電壓與電流呈指數關系。

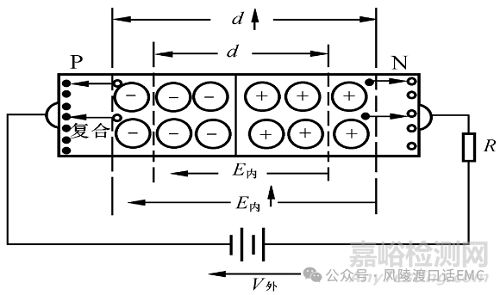

PN結加反向偏置電壓

如果施加的電壓使電流從N區流向P區，稱為反向電壓，簡稱反向偏壓；外加電壓的電場方向與PN結內電場方向相同，增強了內電場，加強了內電場對多數載流子擴散運動的阻礙，空間電荷區變寬，PN結呈現高阻抗，PN結處于截止?fàn)顟B(tài)，少數載流子在電場的作用下形成漂移電流，它的方向與正向電壓的方向相反，又稱為反向電流。

因反向電流是少數載流子形成，故反向電流很小，即使反向電壓增加時，反向電流也不會明顯增加，也稱反向飽和電流。

PN結擊穿特性

PN結具有一定的反向耐壓能力，當反向電壓過大時，反向電流IR隨即變大，破壞反向截止的工作狀態，這就是反向擊穿。反向擊穿分為齊納擊穿和雪崩擊穿，這兩種擊穿都是可逆的，即可以通過外圍電路中的保護措施，將反向電流限制住，從而在反向電壓降低后，PN結恢復到原來的狀態。熱擊穿是不可逆的，會導致PN結過熱，直接燒毀。
