 鋼材具有較好的塑性和韌性，綜合力學性能優良，且成本低廉，是社會最主要和最廣泛使用的材料之一，其晶粒大小和分布等特點決定了鋼材的性能，晶粒尺寸越細小，材料的韌性和塑性越好?，F(xiàn)階段行業內主要通過人工觀察鋼材的組織結構來確定其晶粒度級別，從而了解鋼材的力學性能、可塑性、延展性等性質。隨著用戶對鋼材產品品質的日益重視，以及公司新產品種類研發能力的逐步提升，晶粒度檢驗逐漸成為產品質量檢查的重要手段。近5a研究人員單位的晶粒度檢測量從5136件/a逐步增加至9336件/a。當前單位晶粒度檢測面臨的主要問題是檢測任務重、人工經驗依賴性強、檢測效率低、結果重復性差等，這些問題對公司的產能和最終客戶滿意度產生了重大影響。



相對傳統的鋼材晶粒度人工檢測評級方式是自動定量檢測，是業內主流的檢測方法。程康娜等采用數字圖像處理方法對金相檢驗的圖像進行處理，借助Matlab和ImageJ軟件提出了一種對激光熔覆顯微組織定量分析的方法，提高了檢測的精度。吳偉等通過圖像增強、分割、閾值化等方法，實現了對TC4鈦合金顯微組織的定量分析。孫朝明等分析了晶粒度定量評定中的關鍵技術，提出了復雜金相檢驗圖像晶界的準確提取與重建難題，并對國內外在金相晶粒度評定技術方面的進展情況進行了分析。從業內研究情況可知，目前金相自動定量檢測的研究主要是基于傳統的圖像處理、閾值化等技術，檢測結果存在波動較大、需要人工介入等問題，這些問題依然沒有得到很好解決。



研究人員通過提高晶粒度試樣的制備質量，基于人工智能及圖像識別技術，采用卷積神經網絡深度學習等方法，建立了晶粒度智能評級模型，由此開發出一套基于人工智能的鋼材晶粒度評級方法，該方法具有檢測速度快、不依賴人工經驗、檢測結果重復性好等優點。



1 試驗方案

1.1 試驗材料

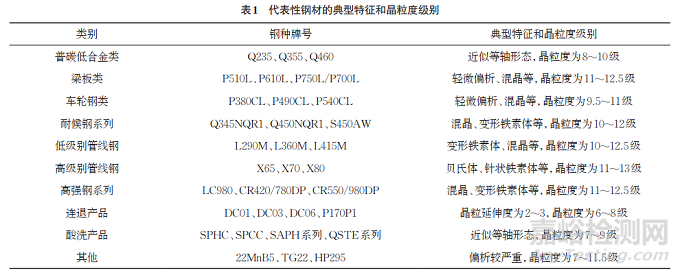

鋼材的代表性決定了晶粒度智能評級方法在公司鋼材產品檢測中的應用范圍，因此鋼的選材要有代表性，但是又不能范圍太廣，否則將增加工作量。研究人員根據其所在單位冷熱軋產品的牌號、晶粒大小和晶粒形態特征，將全部產品分為10個大類，并分別選擇具有代表性的鋼種，共篩選出32個鋼種作為初始試樣的材料，基本涵蓋了公司冷/ 熱系板材產品的晶粒特征，這些代表性鋼材的典型特征和晶粒度級別如表1所示。

1.2 試驗設備

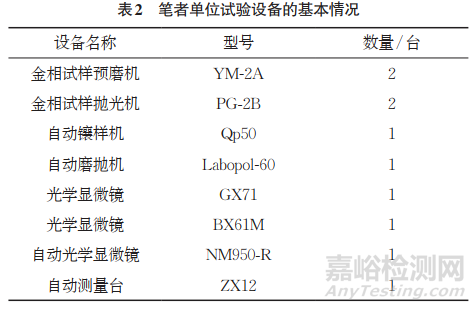

為便于晶粒度智能評級方法研究的順利開展和應用，試驗設備均為研究人員單位實驗室配置設備，設備的基本情況如表2所示。

1.3 試驗方法

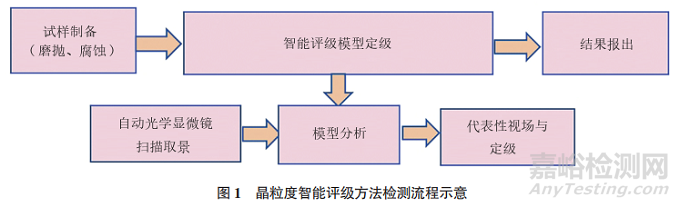

復雜顯微組織的圖像無法通過簡單的圖像處理、分割、閾值化等進行晶粒度自動評定工作。因此，研究人員在圖像預處理、邊緣分割、閾值化和形態學的基礎上，提出了一套基于自適應人工打標的晶粒度智能評級方法。該方法的檢測流程如圖1所示。①樣品制備。采用制定的自動磨拋、腐蝕方法制備試樣，要求試樣平行度不大于0.05mm，檢測面無劃痕、拋光應變痕，晶界腐蝕清晰。②智能評級模型定級。通過自動光學顯微鏡對晶粒度試樣進行掃描和視場采集，每個試樣采集圖片約為300張，通過評級模型逐張評級，選擇5個與均值最接近的代表性視場，存留對應圖片并按平均值定級。③結果報出。



2 試驗結果與討論

2.1 試樣制備

2.1.1 試樣磨拋

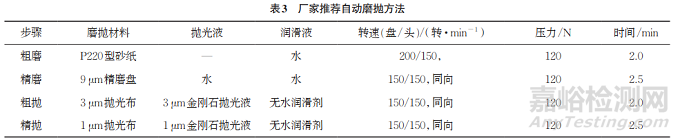

根據自動光學顯微鏡自動聚焦行程，晶粒度智能評級對試樣的制備品質有較高要求。采用傳統金相預磨機、拋光機制備試樣時，試樣平行度一般為0.10~0.15mm，受人工經驗影響，檢測面存在不同程度的劃痕和拋光應變痕等缺陷，試樣制備品質難以滿足智能評級的要求。采用自動磨拋機，按廠家推薦方法制備試樣（見表3），因研究人員單位產品的強度指標跨度較大，很難兼顧高強度和低強度等不同抗拉強度試樣的制備品質。

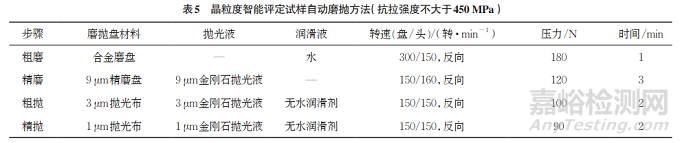

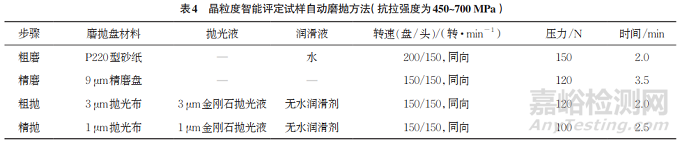

研究人員采用自動鑲樣機和自動磨拋機進行制樣，根據試樣的抗拉強度指標，在參考同行實驗室自動磨拋經驗和廠家推薦方法的基礎上，與相關技術人員共同研究制定了一套適應公司產品特性的晶粒度智能評定試樣自動磨拋作業方法（見表4~5）。

2.1.2 試樣腐蝕

試樣腐蝕后要求其晶界清晰，否則將影響智能評級模型對試樣晶界等特征的提取。常規方式是采用體積分數為3%~5％的硝酸乙醇溶液作為腐蝕試劑，檢驗員根據個人經驗腐蝕試樣，但是不同腐蝕試劑的體積分數、試樣材料、腐蝕時間等條件變化容易給人工造成誤導，導致試樣腐蝕深度過淺或過深，影響評定結果。

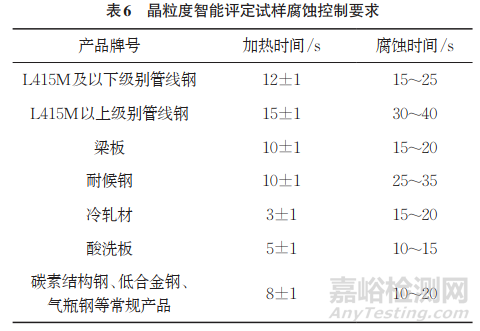

設計方法為采用體積分數為4％的硝酸乙醇溶液作為腐蝕試劑，腐蝕前使用沸水對試樣進行加熱，以提高腐蝕效果。同時，根據試樣材料的牌號，通過系列比對試驗，制定了晶粒度的智能評定試樣腐蝕控制要求（見表6）。

2.2 評級模型

評級模型主要包括：晶粒度試樣的人工打標，建立圖像數據庫；將數據庫輸入卷積神經網絡模型，并進行深度學習，提取特征，建立晶粒度自動評級模型；對模型進行測試訓練和適應優化，減小智能檢測結果與人工的差異，提高重復性。

2.2.1 圖像數據庫

數據庫是一系列用于特定金相檢驗圖像自動分析和處理的重要數據集，通過對晶粒度金相圖像進行人工打標和標注，以提取原始特征，建立各級數據集。當樣本量達到一定程度后，形成特定特征的數據庫，并最終實現晶粒度的自動分析。

2.2.1.1 人工打標

由于目前國內沒有適用于筆者研究的眾多產品牌號的數據庫，因此，需要根據筆者單位產品的晶粒度特征和級別，通過人工打標來自己創建一個專用的晶粒度金相檢驗圖像數據庫。

使用實驗室現有的光學顯微鏡采集得到原始晶粒度金相檢驗圖像（見圖2，圖像大小為3072像素×2048像素），經灰度化處理后，得到預處理后的金相檢驗樣本（見圖3）。

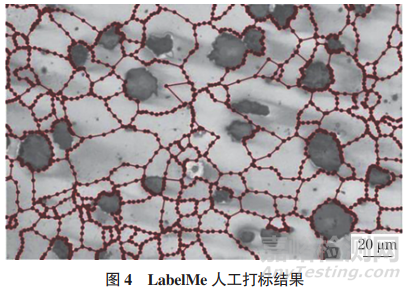

采用深度學習標注工具LabelMe軟件對預處理后的金相檢驗圖像進行人工打標，打標時需沿晶界將晶粒進行標注，初始打標時允許疏忽掉部分較模糊的晶界，但是已標注的一定要清晰、準確，以便對后續晶粒特征進行準確提取。LabelMe人工打標結果如圖4所示。

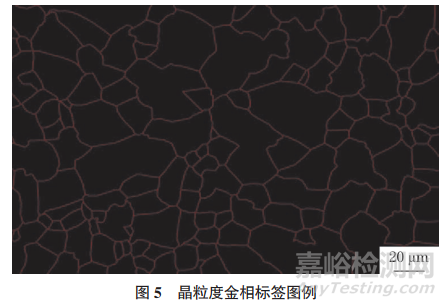

完成人工打標后，將打標前后圖像分別導入對應級別的數據庫，進行晶粒度特征提取，生成該樣本的晶粒度金相標簽（見圖5）。

2.2.1.2 樣本分割并拓展數據庫

將預處理后的原圖像樣本每隔256像素有重疊地切分成45張大小為1024像素×1024像素的小尺寸圖像，這樣可以拓展數據庫的大小和多樣性，提高金相檢驗圖片自動學習算法的準確性和魯棒性。

2.2.2 晶粒度評級模型的建立

2.2.2.1 卷積神經網絡模型結構

晶粒度評級模型主要是利用計算機人工智能和神經網絡深度學習技術構建的卷積神經網絡模型，其核心是一種多階段全局可訓練的人工神經網絡學習模型，可針對不同的晶粒大小和形態構建不同的網絡結構，并直接從數據集中學習高級與抽象特征。典型的神經網絡模型結構由輸入層、卷積層、池化層、全連接層和輸出層組成。

輸入層主要用于原始樣本的輸入，為了降低后續算法處理的復雜度，研究人員將灰度處理后圖像作為原始輸入樣本；卷積層用于圖像特征的提取、映射，以及深入理解學習，從一個平面到下一個平面進行映射，由神經元自動提取圖像的局部特征，每個神經元都與前一層的局部感受域相連，每層中各平面的神經元分別提取圖像中特定區域的局部特征，如方向特征、形態特征、邊緣特征等；池化層是一個計算局部平均和二次特征的提取層，二次特征提取結構使卷積神經網絡在識別時對輸入樣本有較高的畸變?nèi)萑棠芰?，從而檢測更多的特征信息；全連接層用于連接并整合所有的特征，并將輸出值送給分類器，映射到樣本標簽。

2.2.2.2 模型計算方程

（1）逐層傳遞計算方程。在卷積神經網絡結構中，逐層傳遞是指從輸入層開始，逐層向后計算傳遞，直到輸出層輸出運算結果。其中卷積層計算方程如式(1) 所示。

池化層特征輸出計算方程如式(2) 所示。

全連接層輸出整合特征方式如式（3）所示。

（2）損失函數。在全連接層后，根據SoftMax函數進行分類，將多個神經元的輸出結果映射到（0,1）之間，得到概率最大的輸出，從而計算損失函數，通過SoftMax 函數計算第i 類的概率如式（4）所示。

損失函數由多個部分組成，對分類問題一般采用交叉熵代價函數進行計算，為防止過擬合，在損失函數中增加正則函數。計算公式如式（5）所示。

通過卷積神經網絡模型，在樣本數據庫中提取各級別晶粒度的低緯、中緯、高緯特征，再根據晶粒度級別進行分類，建立晶粒度智能評級模型。

2.3 模型訓練和優化

模型初步建立之后，其評級結果存在一定的波動和誤差，需采用未標記的晶粒度試樣進行訓練和優化，降低檢測誤差，以提高檢測重復性。研究人員使用八工位自動光學顯微鏡進行檢測，內容主要分為兩個方面：一是模型與人工檢測的比對。采用晶粒度試樣作為素材進行測試，人工將待測試樣依次放入八工位自動載物臺上，按工位序號依次編輯試樣的編碼、檢測項目等信息，光學顯微鏡自動識別試樣、掃描、取景，接著進行評級模型評級，輸出晶粒度級別（結果保留兩位小數），將輸出的結果與人工檢測結果進行比較，當檢測結果偏差不大于0.5級時，比對結果合格。二是模型評級結果的重復性。采用晶粒度試樣作為素材進行測試，當完成第一次自動評級之后，將自動載物臺上的次序混亂或參雜其他物質的試樣重新擺放，再次開展自動評級，同一試樣兩次評級結果的偏差不大于0.25級時，認為模型評級結果重復性好。

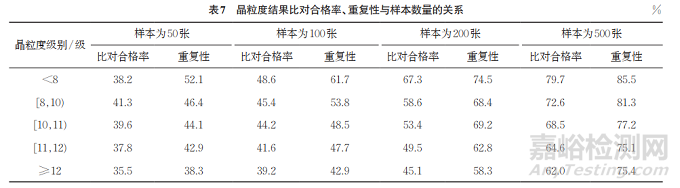

通過訓練對評級模型進行適應優化，即將模型與人工檢測結果偏差超過預期范圍的試樣進行人工打標，導入卷積神經網絡模型，優化標準庫，晶粒度結果比對合格率、重復性與樣本數量的關系如表7所示。

由表7可知：隨著標準庫中樣本量的增加，評級模型檢測結果的重復性，以及與人工比對的合格率均逐步得到改善，持續穩定地對卷積神經網絡模型補充新的樣本特征，是晶粒度智能評級模型能夠輸出更準確定量分析結果的保證。



3 方法驗證和評價

3.1 試樣制備效果驗證

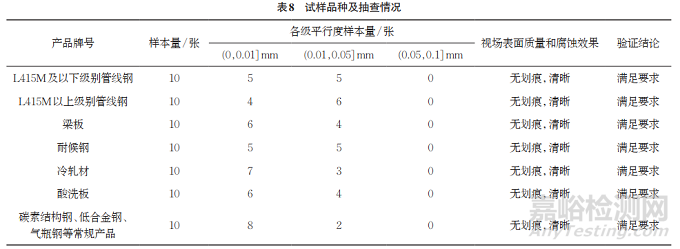

隨機抽取部分試樣，按文中制定的晶粒度智能評定試樣制備方法對試樣進行磨拋和腐蝕，采用測量精度為0.001mm的自動測量臺對試樣平行度進行測量，采用光學顯微鏡觀察視場表面的品質和腐蝕情況，對試樣的制備效果進行驗證。共抽查試樣70張，試樣品種及抽查情況如表8所示。由表8可知：采用晶粒度智能評定試樣制備方法制備晶粒度試樣的平行度好，晶界腐蝕清晰，試樣制備品質滿足智能評級要求。

3.2 智能評級與人工比對符合性評價

根據數據庫初始樣本的鋼種分類規則，在10個類別中根據實際生產情況隨機抽查一定數量的樣本，分別開展晶粒度智能評級和人工檢測，要求每個類別的試樣個數不少于30個，共計抽查43個鋼種牌號、600個試樣，根據GB/T 6394—2017《金屬平均晶粒度測定方法》對再現性進行規定，設定智能評級結果與人工檢測結果偏差不大于0.5級的為合格，則晶粒度智能評級結果合格率達98.2%。晶粒度智能評級與人工檢測結果偏差如表9所示。

3.3 智能評級結果的重復性評價

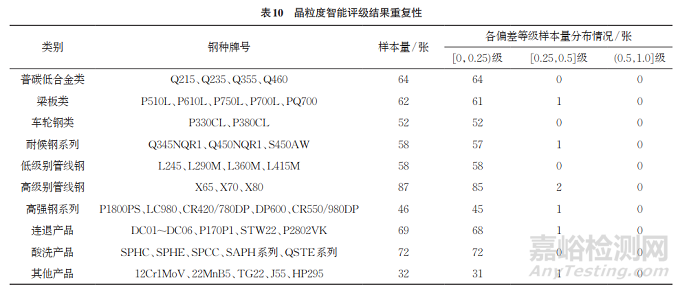

在開展智能評級與人工比對的同時，同步開展晶粒度智能評級結果的重復性試驗：在完成第一次晶粒度智能評級之后8h內，再次開展晶粒度智能評級，將兩次結果進行比較，根據GB/T 6394—2017對重復性的規定，偏差不大于0.25 級的為重復性好，晶粒度智能評級結果的重復性達98.8%。晶粒度智能評級結果重復性如表10所示。

3.4 智能評級方法效率評估

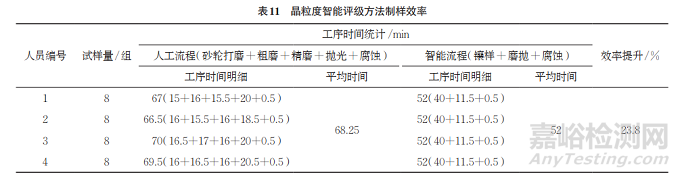

根據晶粒度智能評級方法檢測流程，隨機準備 32套晶粒度樣坯并將其等分成4組，組織4名具有豐富金相檢驗經驗的人員，分別按人工和智能流程開展晶粒度評級工作，統計分析各工序所用時間，相比傳統人工方法，文中的晶粒度智能評級方法制樣效率提高了23.8%，晶粒度檢測效率提高了41.1%。晶粒度智能評級方法制樣效率及檢測效率如表11，12所示。



4 結論

（1）通過研究試驗，研究人員制定了科學的金相試樣自動磨拋和腐蝕方法，試樣平行度不大于0.05mm，腐蝕晶界清晰，制樣效率提高了23.8%。

（2）基于計算機人工智能和神經網絡深度學習等技術建立了鋼材晶粒度智能評級方法，自動化檢測降低了人工勞動強度，檢測效率提高了41.1%。

（3）相比傳統金相檢驗方法，鋼材的晶粒度智能評定方法消除了對人工經驗的依賴，重復性達98.8%。
