第一項：電介質強度



1. 為什么要測電介質強度？

電力系統在運行中由于雷擊、操作不當、故障或電氣設備的參數配合不當?shù)仍颍鹣到y(tǒng)中某些部分的電壓突然升高，大大超過其額定電壓，這就是過電壓。過電壓按其發生的原因可分為兩大類，一類是由于直接雷擊、雷電感應等由雷而引起的過電壓，稱為外部過電壓。雷電的沖擊電流電壓的幅值都很大，而且持續時間很短，破壞性極大。另一類是因?yàn)殡姎庀到y(tǒng)內部的能量轉換或參數變化引起的，比如頻發的切合空載線路，切合空載變壓器等，稱為內部過電壓。內部過電壓是確定電力系統中各種電氣設備正常絕緣水平的主要依據。也就是說，產品的絕緣結構的設計不但要考慮額定電壓而且要考慮產品使用環境的內部過電壓。耐壓測試就是檢測產品絕緣結構是否能夠承受電力系統的內部過電壓。

2. 測試電介質在有源醫械中的標準出處

見 GB 9706.1-2020第8.8 （p73）絕緣章節。

其中詳細介紹了什么種類的絕緣需要接受試驗測試。并且要求了電介質材料的使用方法、繞制方法、層數要求、厚度要求等等。

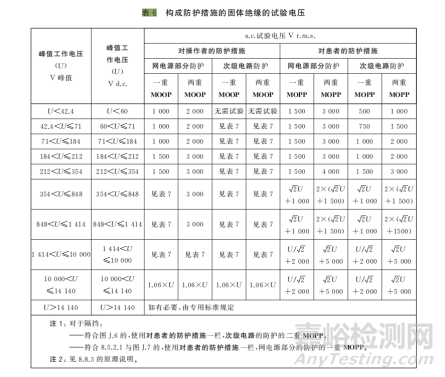

3. 構成防護措施的絕緣試驗電壓表介紹



不同的工作電壓和絕緣要求對應的試驗電壓限值不一樣。其中常見的試驗電壓有500、1000、1500、2000、3000、4000等。非典型峰值工作電壓表格中也介紹了對應防護等級的計算方式。

其中的U 為在正常使用時當設備施加額定供電電壓或制造商規定的電壓二者中較高電壓，或設備有關絕緣可能受到的電壓。

4. 測試電介質強度的試驗方法

開始時，應施加不超過一半規定的試驗電壓，然后應在10s 期間將電壓逐漸增加到規定值，并保持此值達60s，之后應在10s 期間將電壓逐漸降至規定值的一半以下。

a) 試驗電壓的波形和頻率應使得絕緣體上受的電介質應力至少等于在正常使用時產生的電介質應力。如果可以證明被試驗的絕緣體上受的電介質應力不會減少,試驗電壓的波形和頻率可以與正常使用中的電壓不同。當有關絕緣在正常使用中所承受的電壓不是正弦交流時,試驗可使用正弦50Hz或60Hz的試驗電壓。

b) 在試驗過程中,擊穿則構成失敗。施加的試驗電壓導致電流不受控制地迅速增大,也就是說絕緣不能限制電流,此時,就發生了絕緣擊穿。電暈放電或單個瞬時閃絡不認為是絕緣擊穿。

c) 如果不可能對單獨的固體絕緣進行試驗,則需要對ME 設備的大部分甚至是整臺ME 設備進行試驗。



第二項：漏電流



1. 什么是漏電流?

當電流經過絕緣體后溢出，稱為漏電流。當漏電流經過人體流向大地時，就會產生電氣傷害。漏電流測試與耐壓測試、接地保護測試的不同處，在設備工作狀態下做測試。漏電流測試中會加上一個人體模擬阻抗電路，可模擬在真實情況下經過人體的漏電流大小。



2. 漏電流常見的種類是什么?

漏電流按照不同的路徑要求有不同的漏電流標準。最常見的是對地漏電流——電流從待測物流向大地。同時加上模擬人體電路，則可以測量經過模擬人體電路的電流是否超過接觸漏電流的限值。除此之外，還有患者漏電流、患者輔助漏電流等不同路徑的測試。



3. 為何醫療設備安規標準這么重視漏電流測試?

醫療設備主要是與人或動物在電氣上有物理接觸，它用于診斷、治療、監護。

與一般電器不同的是，醫療設備漏電流的測量，會著重關注應用部分與患者接觸的情況。比如手術臺、電刀、Holter等。對于患者來說，輕微的漏電流可能都會帶來嚴重的二次傷害。



4. 什么是對地漏電流?

產品工作時，由網電源部分通過或跨過絕緣流入保護接地導線或功能接地連接的電流。



5. 什么是接觸漏電流?

產品工作時，從除患者連接以外的在正常使用時，患者或操作者可觸及的外殼或部件,經外部路徑而非保護接地導線流入地或流到外殼的另一部分的漏電流。



6. 什么是患者漏電流?

產品工作時，由網電源部分通過或跨過絕緣流從患者連接經過患者流入地的電流；或在患者身上出現一個來自外部電源的非預期電壓而從患者通過患者連接中F 型應用部分流入地的電流。



7. 什么是患者輔助電流?

產品在正常使用時,流經患者的任一患者連接和其他所有患者連接之間預期不產生生理效應的電流。



測試漏電流在有源醫械中的標準出處

對于漏電流的測試路徑和測試組合，標準中明確指出，具體在GB 9706.1-2020 條款8.7 中。；路徑圖例在圖13-20。

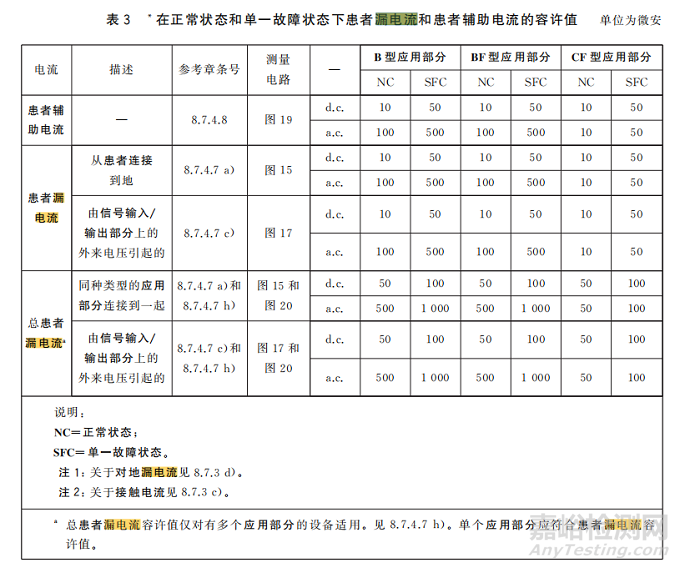

結合上述測試路徑和開關組合，標準內也給出了不同類型的設備、不同類型的應用部分，對應的漏電流限制。





第三項：接地阻抗



1. 大地的接地阻抗

在建筑電氣工程的接地設計中,利用建筑物基礎作為接地裝置,已成為建筑物接地設計的普遍做法。但在實際的項目實施過程中,常常會遇到某些不能利用建筑物基礎作為接地裝置的情況。另外,國家相關標準規范對接地電阻設計值大小的規定也不一致,給設計人員造成了一定的困惑。



因此，很多國家標準和行業標準對醫用電氣設備的接地都有著嚴格的要求，GB9706.1就對保護接地阻抗就有著具體要求，比如對不用電源軟線的醫用電氣設備，和帶有電源輸入插口的醫用電氣設備，以及帶有不可拆卸電源軟電線的醫用電氣設備都有著不同的要求。



2. 什么是接地阻抗

接地阻抗是描述電流由接地裝置流入帶保護外殼處，再流到大地所遇到的阻值，它包括了設備的接地金屬外殼、接地線和接地體本身。



3. 接地阻抗測試的主要目的

為確定被測物在故障的情況之下，安全接地線是否能承擔故障電流的流量，接地的電阻值必須越低越好。這樣才能在產品發生故障時，在輸入的電源開關尚未切斷電源之前，可以讓使用者避免電流流經人體的危險和威脅。



4. 常見的接地阻抗設備

5. 測試接地阻抗在有源醫械中的標準出處

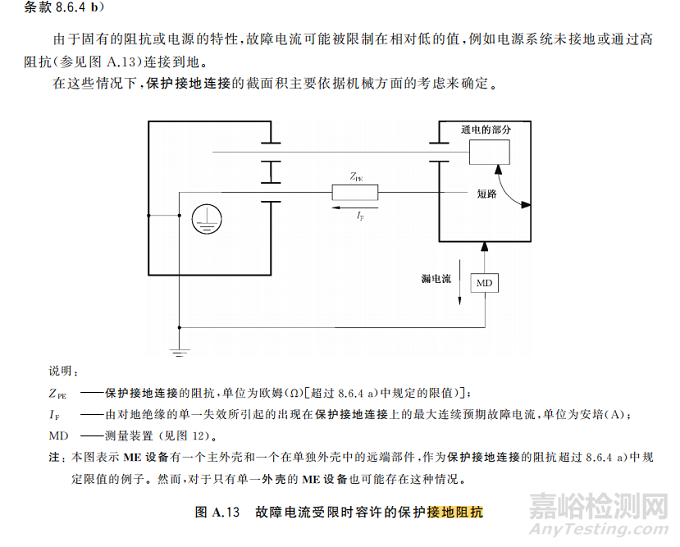

對于接地阻抗的測試路徑，標準中明確指出，具體在GB 9706.1-2020 條款8.6.3 中。；路徑圖例在圖A.13。



6. 接地電阻測試方法

用頻率為50Hz或60Hz、空載電壓不超過6V 的電流源,產生25A 或1.5倍于相關電路最高額定電流,兩者取較大的一個(±10%),在5s~10s的時間里,在保護接地端子或器具輸入插座的保護接地點或網電源插頭的保護接地腳和每個保護接地的部件之間流通。

其中：

· 保護接地連接應能可靠承載故障電流,且不會產生過大的壓降。

· 對于永久性安裝的ME設備,保護接地端子與任何已保護接地部件之間的阻抗,不應超過100mΩ；

· 在器具輸入插座中的保護接地腳與任何已保護接地部件之間的阻抗,不應超過100mΩ；

· 帶有不可拆卸電源軟電線ME設備,插頭中的保護接地腳與任何已保護接地部件之間的阻抗,不得超過200mΩ；

· 在既沒有提供也沒有規定可拆卸電源軟電線的情況下,應使適當截面積的長度為3m 的電線進行測試。



參考內容：

GB 9706.1-2020 醫用電氣設備 第1部分:基本安全和基本性能的通用要求
