本文介紹了工作溫度的確是管狀電熱元件等類似部件優化設計時要考慮的一個問題。



一、管狀電熱元件的設計要與整機的需求相匹配



我們知道，管狀電熱元件是電飯鍋、電水壺、電烤箱、電熱水器、電暖器等家用電器產品的常用加熱元件，因此，管狀電熱元件的設計要考慮滿足整機產品的使用需求。



工作溫度是管狀電熱元件的重要參數之一，其設計的工作溫度，以及額定電壓、額定功率、形狀、尺寸等，都要滿足整機產品的設計需要，以確保整機產品有更好的用戶體驗。



二、基礎數據的檢測



對于給定的一個管狀電熱元件及其所將安裝的整機，我們可以先檢測一些基礎數據。



1使用萬用表檢測管狀電熱元件的冷態電阻Rc



檢測冷態電阻時注意萬用表的精度等級不宜低于1級，直流電阻的量程應與被測阻值相適應，即在被測量值應在量程的2/3~滿量程范圍。



2記錄測量Rc時的環境溫度



如環境溫度可控，應盡可能使環境溫度保持在20℃。20℃時的冷態電阻記為R20。



3使用電參數測量?jī)x檢測整機產品中元件的輸入功率PT



讀取輸入功率數據時應注意，產品應在正常工作狀態。即產品應施加額定電壓，并在正常使用條件下的穩定工作狀態。



必要時，也可以使管狀電熱元件在模擬條件下工作，即通過采取一些措施，使元件發熱表面的平均溫度與工作溫度基本相符的工作條件下工作。



三、計算元件在工作溫度下的電阻RT



在額定輸入電壓UN和輸入功率PT已知情況下，運用歐姆定律可以求得計算元件在工作溫度下的電阻RT，有：



RT=UN2/PT  ························（1）



四、計算元件在工作溫度下的電阻溫度因數kT



元件在工作溫度下的電阻溫度因數kT可通過下式計算：



kT =RT/R20  ························（2）



五、推算工作溫度T

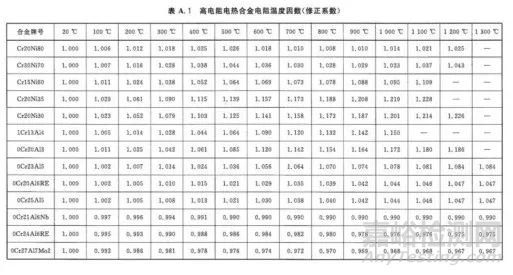

在元件使用的高電阻合金材料已知的情況下，通過查GB/T 1234-2012《高電阻電熱合金》中的《高電阻電熱合金電阻溫度因素（修正系數）》表，可以推算工作溫度T。



由于該表僅給出了每100℃間隔的電阻溫度因素，必要時，可通過插值法推算工作溫度。



（摘自GB/T 1234-2012《高電阻電熱合金》）



六、示例



在此仍以《這家管狀電熱元件生產廠的產品設計有問題嗎？》一文中的220V~ 350W規格案例為例，具體推算一下元件的工作溫度。



在此以3個樣品中的實測功率中間值342.4W為元件的輸入功率PT，按式（1）計算，可得：

RT=UN2/PT

   =2202/342.4

   ≈141.36（Ω）



以工廠設計的“中間值”138.2Ω作為元件在20℃時的冷態電阻R20，按式（2）計算，可得：

kT=RT/R20

   =141.36/138.2

   ≈1.023



已知工廠元件的發熱絲合金牌號為0Cr25Al5，查《高電阻電熱合金電阻溫度因素（修正系數）》表可知元件的工作溫度約為500℃。



七、優化設計



1元件冷態電阻中心值的確定



以上例中的220V 350W為例，工作溫度下額定功率對應的元件的熱態電阻RN400可由歐姆定律計算而得：

RN400=2202/350

        ≈138.3（Ω）



查《高電阻電熱合金電阻溫度因素（修正系數）》表可得工作溫度500℃時0Cr25Al5合金的電阻溫度因素K400為1.021。



對應的20℃時的冷態電阻RN20則為：

RN20=RN400/K400

      =138.3/1.021

      ≈135.5（Ω）



鑒于案例中工廠元件冷態電阻的過程能力較好，135.5Ω這一數值應可以考慮作為生產過程中的目標值。



2元件冷態電阻上下限值的確定



由于元件冷態電阻的過程能力較好，可以考慮以±4%計算元件冷態電阻的上下限值，

即，上限值RU有：

RU=1.04RN20

       ≈140.9（Ω）



下限值RL有：

RL=0.96RN20

   ≈130.1（Ω）。
