01什么是焊點二次回流？

在電子制造行業，隨著電路板密度的增加，單面布局器件已經無法滿足功能的需要，因此雙面布局表貼器件，采用雙面回流焊接是非常常見的工藝路線。

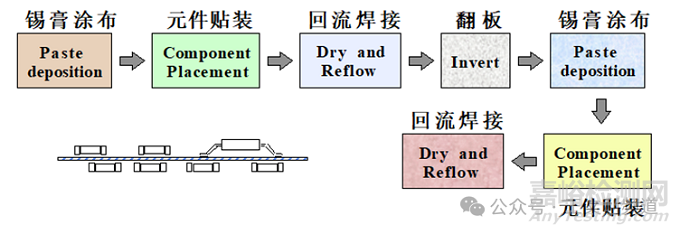

圖1   雙面回流焊接工藝路線

采用雙面回流焊工藝時，首次回流焊接的PCB面上的器件在回流焊接第二面的時候焊點會出現重新熔化的現象，這稱為焊點二次回流。

在雙面回流焊工藝中焊點二次回流、二次凝固，這個過程會造成金屬間化合物的增厚和焊點形貌的微小變化，一般情況下也不會出現二次回流焊點的焊接失效問題。

02 BGA焊點二次回流造成的焊點失效案例

但是行業內出現過極少的雙面回流工藝中二次回流后焊接失效的問題，雖然數量不多，但是對于高可靠性的產品來說，卻是一個隱患。由于對二次回流造成的焊接失效機理行業內研究的很少，還沒有形成共識，所以一旦出現這樣的問題，可以采取的措施往往就是規避它，也就是修改工藝路線，采取措施避免二次回流的發生。

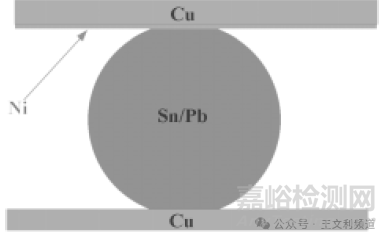

2004年蘇州旭電出現過雙面回流焊接后PBGA器件的焊盤側焊點開裂的現象，該失效的PBGA器件結構如圖2 所示，焊點的材料為錫鉛焊球，器件側焊盤為Ni-Sn焊接面，PCB焊接面為Cu-Sn焊接面。

圖2  出現二次回流焊點開裂的PBGA器件

PBGA焊點出現失效的位置在器件側焊盤和焊球連接處，連接處出現部分開裂和完全開裂兩種失效模式，圖3所示為完全開裂和部分開裂的焊接界面的截面圖。

圖3  焊接界面處完全開裂和部分開裂兩種失效模式

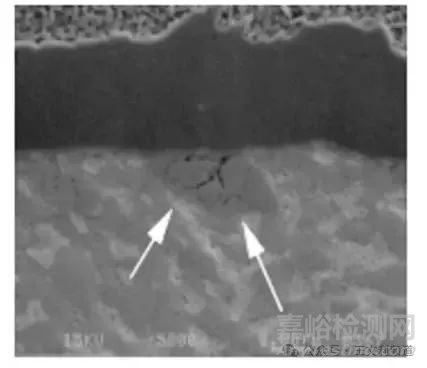

在高倍顯微鏡下可以看到在器件側焊盤界面處存在單一的Ni-Sn-Cu三元合金，如圖4所示。

圖4  在高倍顯微鏡下可以看到在器件側焊盤界面處存在Ni-Sn-Cu三元合金

03 BGA焊點二次回流焊接造成的焊點開裂分析結論

經過系統的失效分析后，得出的結論為：切片顯示焊接斷裂界面為器件側IMC和BGA焊球之間；在雙面回流工藝路線焊接條件下，布局在首次焊接面的BGA器件的焊點會出現二次完全重熔現象；二次重熔后，部分器件的Sn-Pb焊料在Ni-Sn-Cu三元合金界面出現退潤濕現象，導致焊點開裂；Ni-Sn-Cu三元合金的形成與器件側表面處理Ni鍍層和PCB的制作過程參數有關，但具體關系有待進一步研究。
