芯片失效分析，聽起來高深莫測，但其核心流程卻清晰明了：首先，我們需要確認故障現象；接著，精準定位缺陷位置并仔細觀察其形貌；然后，根據這些線索推斷出失效的根本原因；最后，通過嚴謹?shù)尿?yàn)證來確認我們的判斷。

那么，如何才能在眾多線索中快速鎖定故障的“真兇”呢？這需要我們提前做好充分的“預習功課”。具體而言，我們可以對樣品進行有針對性的故障激發，例如通過靜電、浪涌、輻射等手段，模擬并加速故障的發生。一旦樣品在激發下出現失效，我們便能對其進行深入的失效分析。最終，將故障激發過程中產生的現象與缺陷形貌進行系統整理，構建一個獨特的“失效現象與形貌比對庫”。有了這個強大的比對庫，當面對實際應用中出現的失效品時，我們就能迅速根據觀察到的缺陷形貌，精準地推斷出失效的根源，從而大大提升故障定位的效率。

接下來，我們將通過一個具體的案例，帶您深入了解芯片失效分析的實戰應用。

今天對一個接口芯片做一下“預習功課”

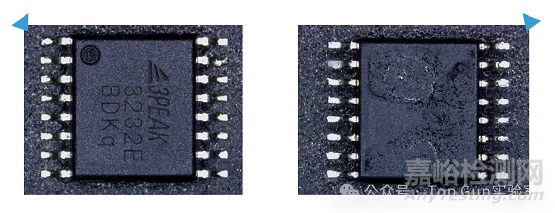

樣品簡介：型號為TPT3232E的接口芯片

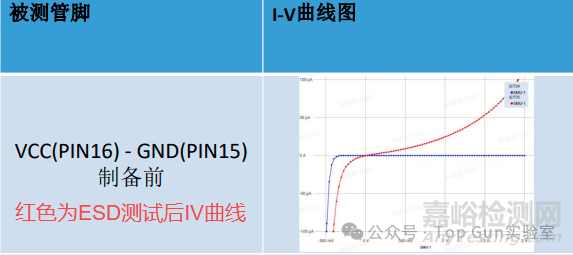

故障激發：對VCC管腳進行ESD測試，將樣品打壞

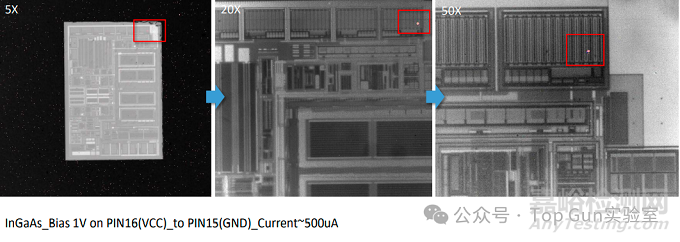

熱點定位：對樣品進行制備后，進行熱點測試，在ESD測試的管腳發現異常熱點

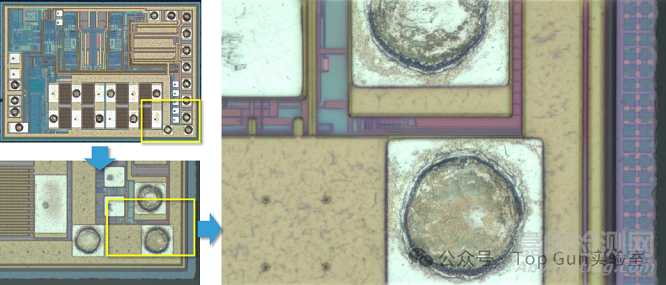

開蓋檢查：正面頂層金屬未見明顯異常

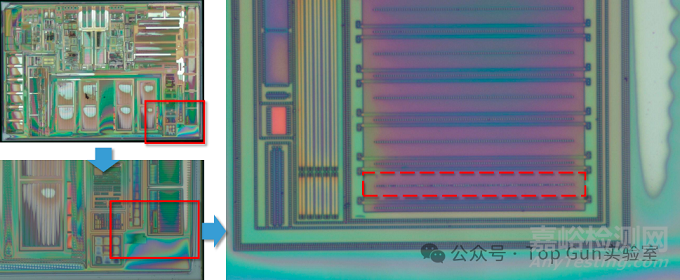

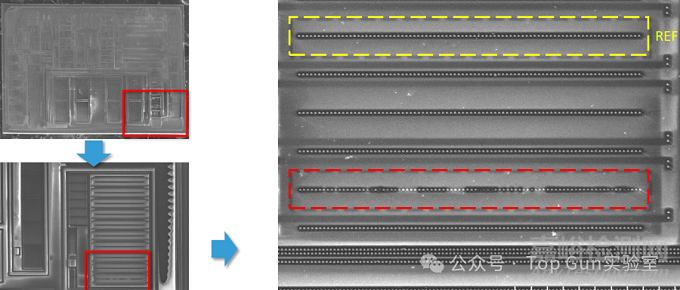

逐層去層：去層到contact層發現疑似異常

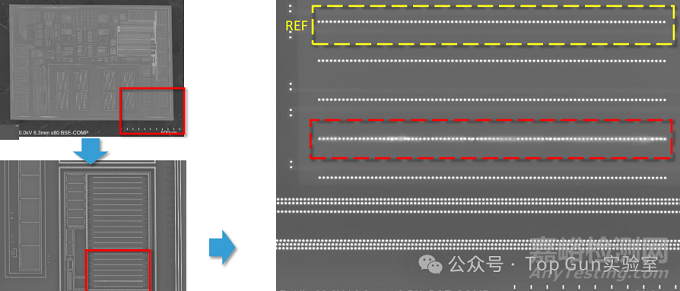

PVC分析：確認熱點位置異常

總結而言，芯片失效分析是一門融會貫通的綜合性學科。正如我們強調的，“預習功課”——即通過有針對性的故障激發和比對庫的構建——是快速定位失效根因的關鍵所在。這不僅能大幅縮短實際分析中的故障排查時間，更對芯片的生產、應用及整體質量控制具有深遠意義。
