一前言

在電子設備中，隨著電路集成度不斷提高以及工作頻率持續上升，電磁兼容性（EMC）成為關鍵問題。信號走線作為電路中信號傳輸?shù)耐ǖ?，其長度對輻射發射有著顯著影響，這不僅關系到設備自身的穩定運行，還關乎其對周圍電子設備的干擾程度。

二信號走線與輻射發射原理

信號在走線中傳輸時，會形成變化的電流和電壓。

根據麥克斯韋電磁理論，變化的電流會產生磁場，變化的電壓會產生電場，當這些電磁場在空間中傳播時，就形成了電磁輻射。在理想情況下，若信號走線中的電流均勻分布且周圍環境完全屏蔽，輻射可忽略不計。但實際中，由于走線的阻抗不連續性、接地不完善等因素，會導致信號的反射和傳輸損耗，進而增強輻射發射。

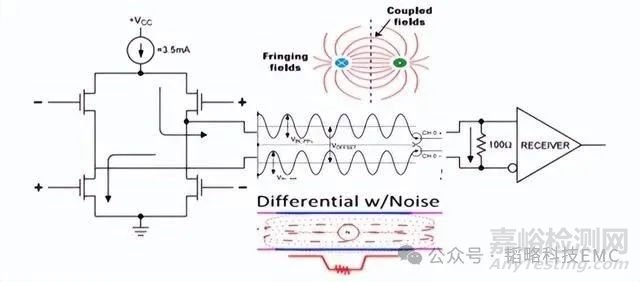

圖（1）電子線路

三波長相關性

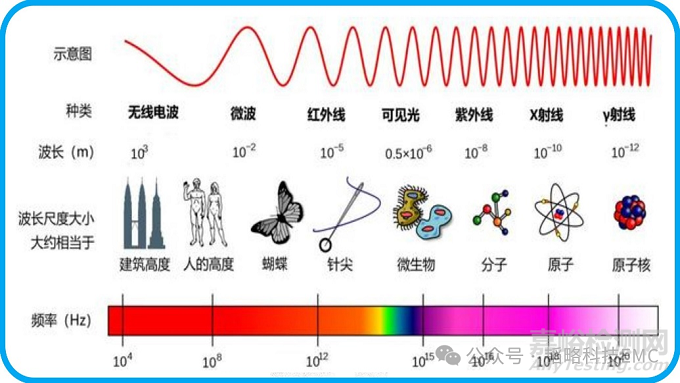

圖（2）頻率與波長

信號的輻射能力與信號波長緊密相關。當信號走線長度接近或超過信號波長的1/4時，走線會像天線一樣高效輻射電磁能量。

例如，對于100MHz的信號，其波長約為3米，當走線長度達到0.75米左右時，就容易產生較強輻射。隨著走線長度增加，輻射的方向性和強度變得更加復雜，可能在多個方向產生較強的輻射，干擾周圍設備。

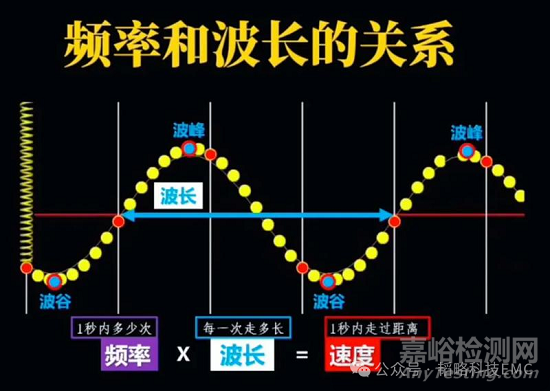

圖（3）波長

四實驗與案例分析

許多研究和實際測試都驗證了信號走線長度對輻射發射的影響。在一項針對某通信電路板的實驗中，保持其他條件不變，逐步增加信號走線長度。結果顯示，當走線長度從5厘米增加到15厘米時，在特定頻率范圍內的輻射發射強度增加了10dBμV/m。

在實際產品中，如筆記本電腦，過長的顯示屏排線會導致電磁輻射超標，干擾無線通信模塊的正常工作，出現WiFi信號不穩定、藍牙連接中斷等問題。

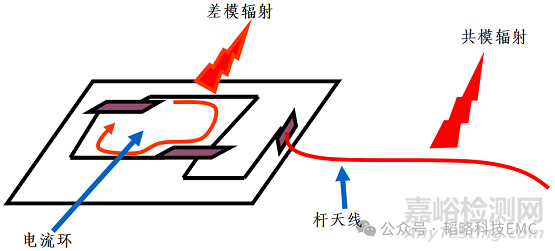

圖（4）輻射發射分析圖

【應對措施】：

為降低信號走線長度對輻射發射的影響，可采取多種措施。在設計階段，應盡量縮短信號走線長度，優化電路板布局，避免不必要的迂回和過長的走線。采用多層電路板，合理分配信號層和電源層，利用地層屏蔽減少輻射。同時，通過阻抗匹配技術，如在走線兩端添加合適的電阻、電容等元件，減少信號反射。還可以使用屏蔽技術，如對關鍵信號走線進行屏蔽處理，或?qū)φ麄€電路板進行金屬屏蔽封裝。

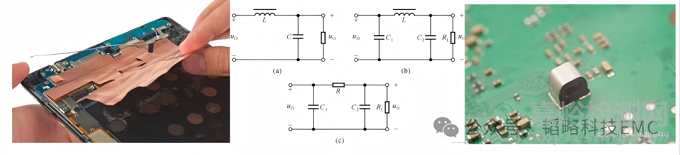

圖（5）整改三大措施

五結論

信號走線長度是影響輻射發射的重要因素，其通過與信號波長的關系、阻抗匹配以及信號完整性等方面影響電磁輻射。在電子設備設計和制造中，充分考慮信號走線長度對輻射發射的影響，采取有效的應對措施，對于提高設備的電磁兼容性、保障設備穩定運行以及減少對周圍環境的電磁干擾具有重要意義。隨著電子技術的不斷發展，對這一領域的研究和實踐也將持續深入，以滿足日益嚴格的電磁兼容標準和應用需求。
