熱軋過程中軋輥與軋件之間的接觸熱交換系數與軋件的溫度分布關系可以影響軋件的變形行為及顯微組織。接觸熱交換系數是熱軋預測模型實現溫度場、軋制力等準確預測的前提，準確測試接觸熱交換系數對于優化熱軋工藝和提高產品質量至關重要?，F(xiàn)有熱軋接觸熱交換系數的測試方法有熱電偶直接測試法、紅外測溫法、反算法等。熱電偶直接測試法是在軋輥或軋件上安裝熱電偶，測量接觸界面的溫度變化，進而計算接觸熱交換系數，該方法可直接獲得接觸界面的溫度信息，受制于軋輥與板材的相對運動，以及熱電偶安裝位置和環境，難以獲得軋輥軋制力及界面溫度對熱交換系數的影響規律。紅外測溫法是利用紅外測溫儀測量接觸界面的溫度分布，結合熱傳導模型計算接觸熱交換系數，該方法可快速獲得大面積的溫度信息。然而5182等鋁合金板材的熱發射率低、表面反射率強，故其測試結果受表面發射率的影響較大，測量精度相對較低。反算法是根據實測的軋件溫度分布或軋制力等參數，基于仿真模擬反算確定接觸熱交換系數，該方法測試結果受測試數據的準確性和反算模型的影響，難以準確建立軋輥軋制力及界面溫度對熱交換系數的影響。目前，熱交換系數的測試主要圍繞鋼板軋制過程，對鋁合金熱軋過程熱交換系數的研究較少。研究人員針對5182鋁合金熱軋過程軋輥與板 材的熱交換系數開展等效測試方法研究，為鋁合金熱軋有限元預測模型中熱交換系數的測試提供參考。

1、測試原理

根據傅里葉定律，材料的熱流密度q等于熱傳導系數λ與溫度梯度dT/dx的乘積，如式（1）所示。

根據對流換熱牛頓冷卻公式，熱交換系數h與q和界面部位溫差ΔT相關，如式（2）所示。

因此，熱交換系數h可用式（3）表示。

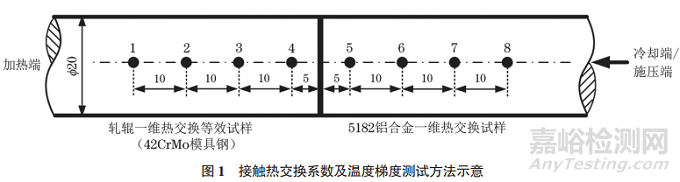

對于熱軋過程軋輥與鋁合金板材之間的接觸熱交換系數，可按照式（3）進行一維熱交換試驗。采用42CrMo 模具鋼加工制備軋輥一維熱交換等效試樣，直徑為20mm，加熱端采用電阻絲加熱平臺進行加熱；采用5182鋁合金制備一維熱交換試樣，其冷卻端采用拉伸試驗機施加壓力。通過不同壓力下一維熱交換試驗的溫度梯度分布規律，建立熱交換系數h與溫度T、接觸壓應力P之間的關系。一維熱交換系數及溫度梯度測試方法如圖1所示。

2、測試方案

2.1 材料熱導率測試

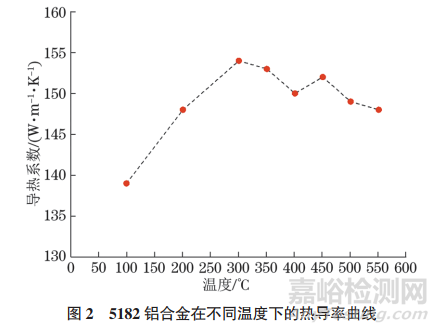

由式（3）可知，接觸熱交換系數的前提是需要測試分析材料的熱導率。采用激光閃射法測試獲得了5182鋁合金在不同溫度下的熱導率曲線，如圖2所示。

2.2 軋輥等效一維熱交換試樣制備

軋輥表面粗糙度對熱交換系數的影響顯著，采用粗糙度儀測試軋輥表面粗糙度，其值為1.71μm。采用42CrMo模具鋼制備軋輥一維熱交換等效試樣，端面采用車床進行車削，車削完成后端面粗糙度測試結果為1.70μm，該粗糙度與軋輥表面粗糙度基本保持一致。

2.3 熱交換系數測試

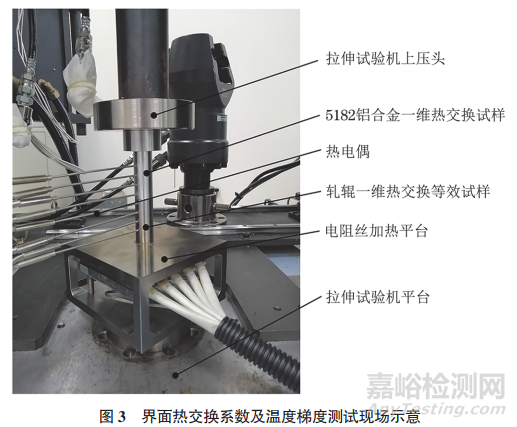

將軋輥一維熱交換等效試樣和5182鋁合金一維熱交換試樣端部對齊后，放置在拉伸試驗機工作臺上，拉伸試驗機上壓頭對5182鋁合金一維熱交換試樣冷卻端施加壓力；軋輥一維熱交換等效試樣加熱端采用電阻絲加熱平臺進行加熱，界面熱交換系數及溫度梯度測試現場如圖3所示。通過調節拉伸試驗機壓力以及電阻絲加熱溫度，實現接觸面應力與溫度的調節，采用與接觸面等間距的熱電偶分別采集軋輥一維熱交換等效試樣和5182鋁合金一維熱交換試樣的溫度梯度，熱電偶采集到的溫度保持穩定后，讀取各熱電偶的溫度并繪制溫度梯度曲線，進而得到界面部位溫差ΔT，依據式（3）實現熱交換系數的測試。

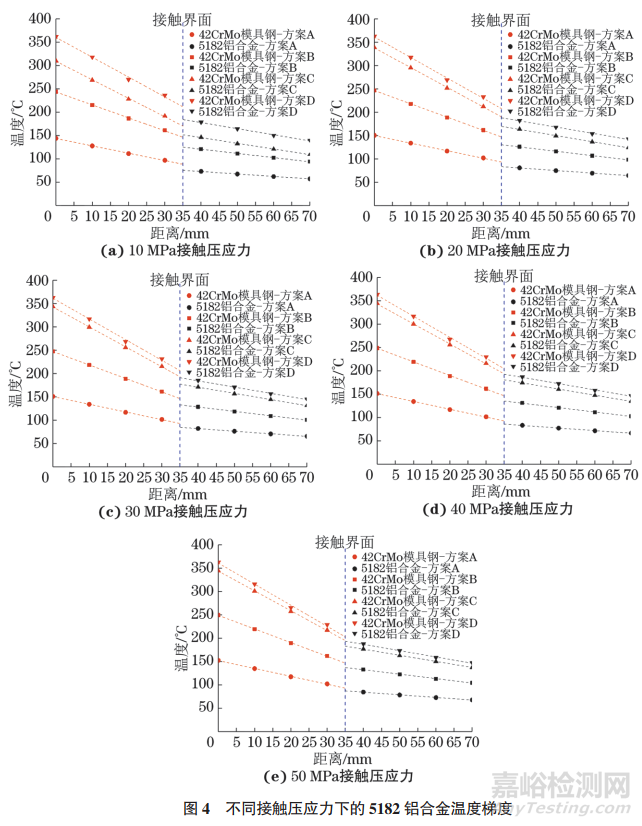

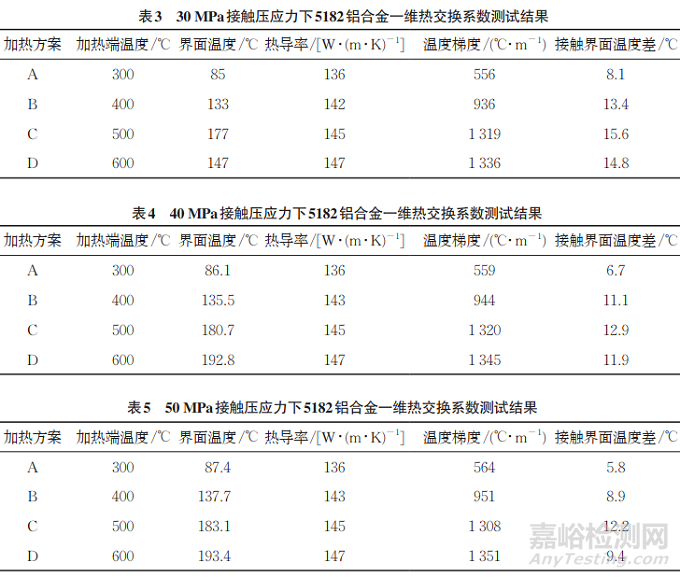

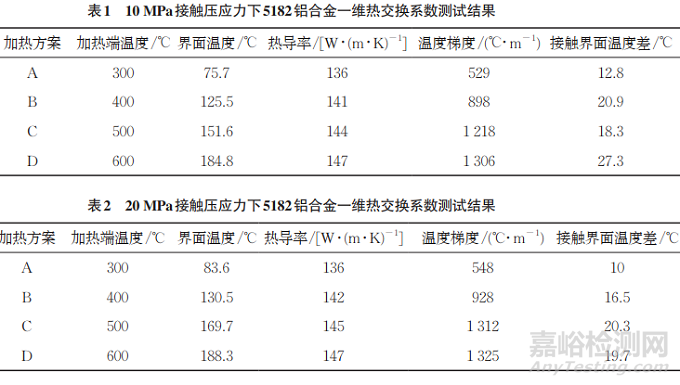

一維熱交換試樣橫截面的直徑為20mm，分別設定接觸界面壓應力為10，20，30，40，50MPa，則需要對一維熱交換試樣的端部分別施加3141.6，6283.2，9424.8，12566.4N的壓力。通過改變加熱平臺的加熱溫度，實現接觸界面溫度的調節，方案A~D的加熱溫度分別設置為300，400，500，600℃，待到一維熱交換試樣的溫度平衡后，獲得接觸界面不同應力及溫度時的溫度梯度（見圖4）。接觸界面不同應力及溫度條件下的一維熱交換試驗參數如表1~5所示。

3 熱交換系數模型構建

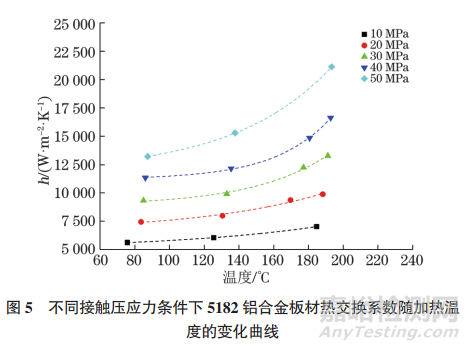

以溫度為橫坐標，熱交換系數為縱坐標，可繪制不同接觸壓應力條件下熱交換系數隨加熱溫度的變化曲線，如圖5所示。由圖5可知：在相同接觸壓應力條件下，熱交換系數隨著溫度的升高而逐漸增大，并且增大速率逐漸加快，近似滿足對數關系。相同接觸界面溫度條件下，熱交換系數隨著接觸壓應力的增大而增大。

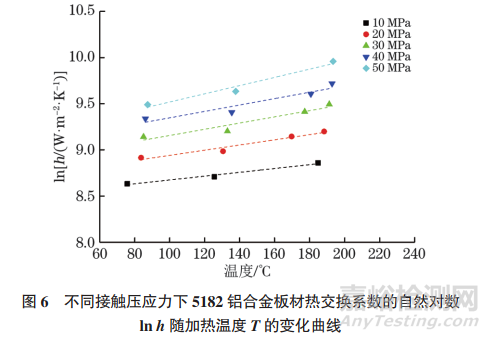

對熱交換系數取對數處理，可繪制不同接觸壓應力下熱交換系數的自然對數ln h隨加熱溫度T的變化曲線，如圖6所示?？芍?0，20，30，40，50MPa下熱交換系數的自然對數ln h與界面溫度T呈現近似線性關系，分別如式（4）~（8）所示。

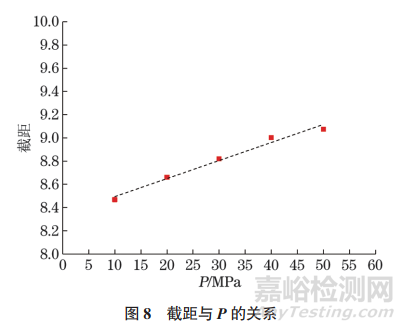

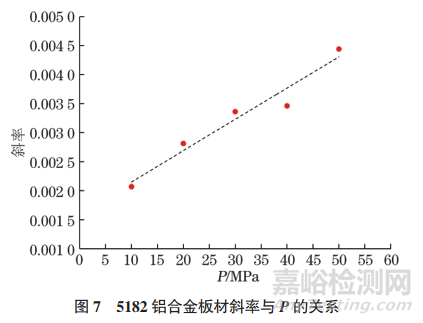

以接觸壓應力P為橫坐標，以式（4）~（8）的斜率為縱坐標，可知斜率與接觸壓應力P近似滿足線性關系，如圖7所示。以接觸壓應力P為橫坐標，以式 （4）~（8）的縱坐標截距為縱坐標，可知截距與接觸壓應力P同樣近似滿足線性關系，如圖8所示。因此，熱交換系數的自然對數ln h與界面溫度T、接觸壓應力P之間的關系如式（9）所示。因此，熱交換系數h與界面溫度T、接觸壓應力P之間的關系如式（10）所示。

4 熱軋有限元模型的建立及溫度場驗證

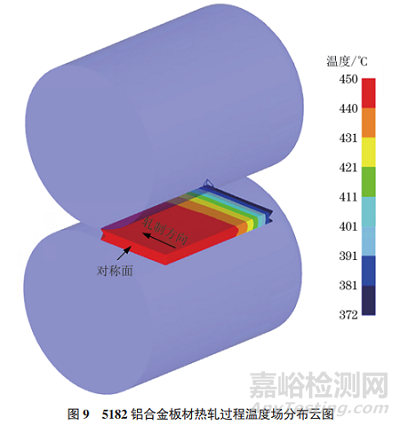

建立5182鋁合金板材熱軋預測模型，板材經過21道次，厚度由初始厚度540mm軋至24mm，采用式（10）作為軋輥與板材表面熱交換系數的熱軋邊界條件。5182鋁合金板材熱軋過程溫度場分布云圖如圖9所示。

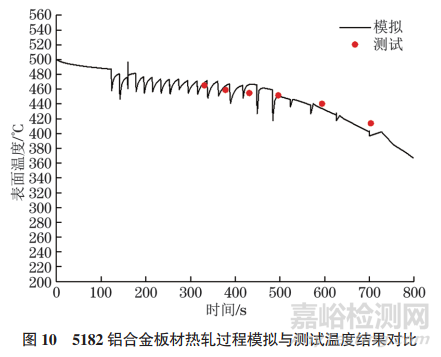

采用熱電偶測試5182鋁合金板材熱軋過程中上表面中心部位P1的溫度，并與熱軋有限元模型相同部位的溫度變化曲線進行對比，如圖10所示。測試結果表明，熱軋模擬溫度與測試溫度吻合度較好，熱軋模擬結果能夠表示熱軋過程溫度場的變化情況。

5 結語

（1）基于5182鋁合金板材熱軋過程軋輥與鋁合金的接觸條件，建立了接觸熱交換系數測試模型，實現了接觸面不同接觸壓應力、不同溫度下的熱交換系數測試，研究了接觸熱交換系數與接觸壓應力及界面溫度之間的關系。

（2）測試結果表明，隨著溫度的升高以及接觸壓應力的增大，接觸熱交換系數逐漸增大，熱交換系數與溫度、接觸壓應力之間滿足一定關系。

（3）建立5182鋁合金板材熱軋有限元預測模型，并提取典型部位的溫度變化曲線，然后與溫度試驗測試結果進行了對比，兩者吻合度較好，表明建立的接觸熱交換系數模型能夠表示熱軋過程的軋輥與板材的熱交換情況。

作者：王軍強 1，劉華春 2，李清 1，牛關梅 1，周保成 1，曹海龍 1

單位：1. 中鋁材料應用研究院有限公司；

2.中鋁瑞閩股份有限公司
