工字形鋼梁廣泛應用于鋼橋、大跨空間結構等基礎設施中。服役過程中，在荷載與環境因素的耦合作用下，其翼緣等部位易出現局部損傷，進而降低鋼結構的整體強度和承載能力。

國內外已公開報道多起工字形鋼梁局部損傷而引發的鋼結構破壞事故，故采用有效的健康監測手段及時識別工字形鋼梁的局部損傷對保障鋼結構運營安全具有重要意義。

隨著智能傳感和健康監測技術的發展，研究人員提出了多種鋼結構構件局部損傷檢測方法。壓電阻抗法利用壓電陶瓷片（PZT）的壓電效應實現信號的收發，通過對信號進行分析提取相應的損傷指標，再根據損傷指標的變化即可實現對損傷特征的識別，具有抗干擾能力強、操作簡單、對早期微小損傷敏感等優點，在工字形鋼梁損傷檢測中具有較大的應用潛力。

損傷位置和損傷程度的變化均會改變壓電阻抗信號，然而，現有的基于壓電阻抗的工字形鋼梁局部損傷檢測方法未考慮二者的耦合作用，難以同時實現損傷的定位和定量評估。

因此，浙江工業大學聯合浙大城市學院、浙江大學的研究人員提出一種基于有效特征頻段選取的工字形鋼梁裂縫損傷定位和定量解耦分析方法。首先采用多個連續布置的壓電傳感器獲得準確的損傷位置，而后利用與損傷最近的兩個傳感器接收信號特征的變化來識別損傷程度。所提方法的可靠性通過多物理場有限元仿真和試驗得到了驗證。



1基于壓電阻抗技術的損傷識別方法

機電耦合模型最早由LIANG等于1994年提出，機電耦合電導納與壓電片的形狀和材料特性、壓電片自身的電阻抗及結構的機械阻抗有關。結構在發生局部損傷時，機械阻抗發生改變，進而改變機電耦合電導納，故可以其作為損傷識別的依據。

以圖1所示工字形鋼梁為例，檢測時，首先標定壓電阻抗信號隨損傷位置和損傷程度的變化關系。在工字形鋼梁一側的翼緣板上布置間隔為d的8個PZT片，PZT1右端距離為d處設置長度為l的裂縫損傷。

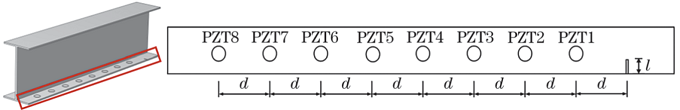

圖1 工字形鋼梁上的PZT片布置示意

PZT片的布置間距應根據結構材料特性、幾何尺寸、激勵電壓的頻率范圍等確定，以確保能對結構實施有效監測。當PZT片距離損傷越近時，對損傷的敏感性越高，取d為50 mm，設置多級損傷工況，對應不同的裂縫長度，分別測量無損和不同損傷工況下各個PZT片的阻抗信號。

不同的損傷程度會導致導納信號幅值和相位的變化，采用RMSD值衡量損傷前后導納信號在特定頻率區間上的差異，具體流程如圖2所示。

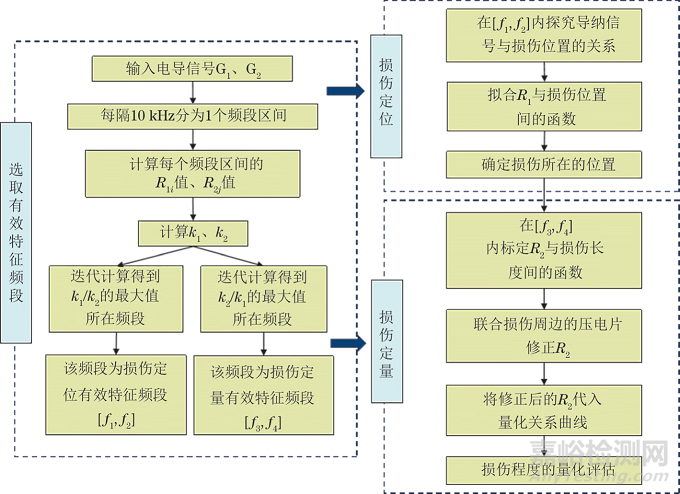

圖2 基于有效頻段選取的損傷識別流程圖

實際檢測過程中，假設損傷位于PZT m和PZT n之間，PZT m和PZT n的距離為L，二者與損傷的距離分別為Lm和Ln。由于損傷位置不確定，故聯合PZT m和PZT n的電導信號修正R2值，并代入標定試驗得到的距離損傷為L的壓電片的R2-l曲線中，計算損傷長度l。

R2的修正公式為：

式中：R2(m)和R2(n)分別為通過PZT m和PZT n測得的當前損傷程度下的R2值。



2有限元仿真分析

采用COMSOL軟件開展多物理場有限元仿真分析，有限元模型如圖3所示。模型中工字形鋼梁長500 mm，高120 mm，寬74 mm，腰腹、上下翼緣厚度為6.5 mm。

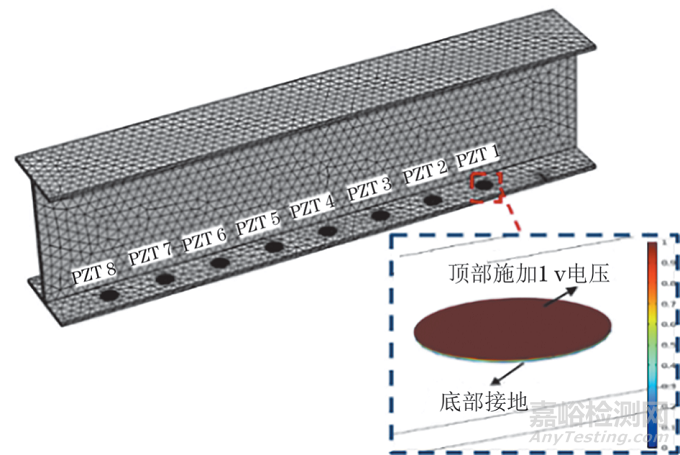

圖3 有限元仿真模型結構示意

在下翼緣距離右側端部50 mm處制作一條寬度為2 mm的裂縫。設置7級損傷工況，對應的裂縫長度分別為3，5，7，9，11，13，15 mm。

布置了8個間距為50 mm的PZT片。PZT片的材料類型為PZT-5H，直徑為15 mm，厚度為0.35 mm，泊松比為0.36，密度為7500 kg/m3。工字形鋼梁的楊氏模量為200 GPa，泊松比為0.25，密度為7850 kg/m3。

采用固體力學和靜電兩個物理場來模擬壓電效應，將1 V的電壓施加到PZT片的頂表面，PZT片的底表面接地。研究類型為頻域研究，設置頻率為1~500 kHz，獲得PZT 1~8在工況1下的導納曲線，如圖4所示。

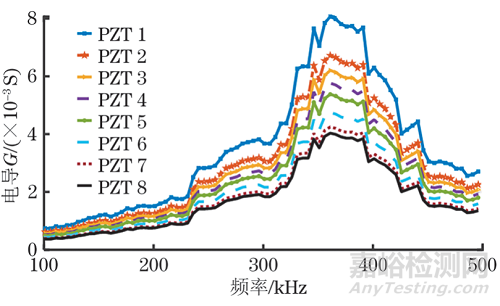

圖4 PZT 1~8在工況1下的電導信號

由圖4可見，導納信號與損傷位置和損傷程度之間均存在相關性，隨著PZT片與損傷間距離的增大，電導呈整體減小趨勢，說明PZT片距離損傷越近，電導變化越敏感。

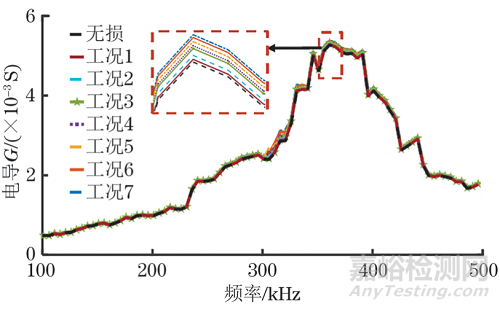

PZT 1在不同損傷工況下的接收信號如圖5所示，可見伴隨損傷加劇，電導幅值輕微升高，說明工字形鋼梁損傷導致了結構剛度降低，共振頻率輕微降低導致了阻抗降低。

圖5 PZT 1在不同工況下的電導信號

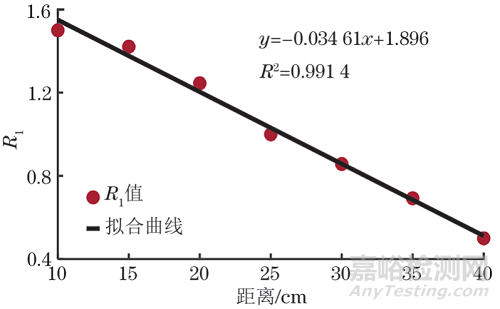

通過迭代計算，確定損傷定位的有效特征頻段[f1, f2]為356~366 kHz，此時導納信號與損傷距離d具有顯著的線性關系，擬合曲線如圖6所示。

圖6 頻率為356~366 kHz 時R1與d的關系曲線

確定損傷定量的有效特征頻段[f3, f4]為311~321 kHz，導納信號與損傷長度l之間的線性特征明顯，擬合曲線如圖7所示。

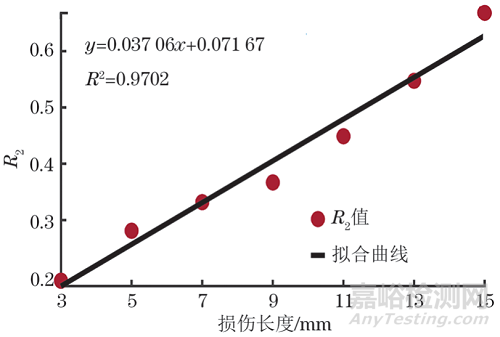

圖7 頻率為311~321 kHz時R2與l的關系曲線



3試驗驗證

01試驗方案

試驗中試件的尺寸與損傷特征，PZT片的布置方式、尺寸、性能與有限元仿真模型中的完全一致。試驗裝置如圖8所示，通過E4990A精密阻抗儀采集導納信號，掃頻范圍為1~600 kHz，激勵電壓為1 V，采樣頻率點數為600。導納測試數據由E4990A阻抗儀傳輸至電腦進行處理分析。在整個試驗過程中，實驗室環境溫度維持在20 ℃左右，試驗原理如圖9所示。

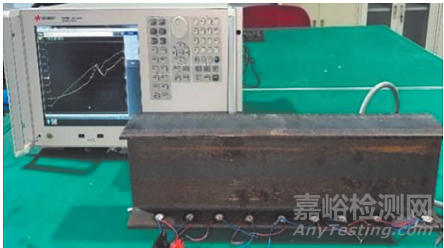

圖8 試驗裝置實物

圖9 試驗原理示意

02試驗結果分析

PZT 1在損傷工況1下的有限元仿真與實測信號如圖10所示，可見兩者具有相同的諧振和非諧振頻帶，但受到黏結強度等不確定性因素的影響，試驗測得的電導幅值相比仿真結果整體偏小。

圖10 PZT 1在工況1下的試驗結果與仿真結果對比

圖11為PZT 1~8在工況1下的導納信號，確定用于損傷定位的有效特征頻段[f1, f2]為360~370 kHz。

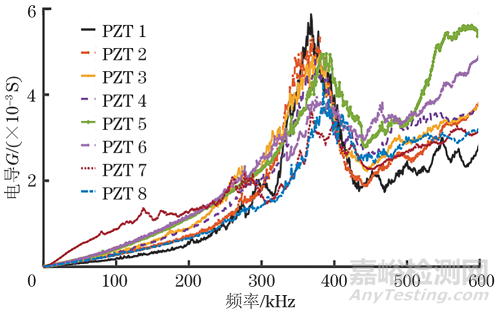

圖11 PZT 1~8在工況1下的電導信號

根據不同損傷工況下的電導信號計算得到的R1值與損傷位置的關系曲線如圖12所示，擬合公式為：R1= -0.1371x+6.597（x為PZT片與損傷間的距離）。

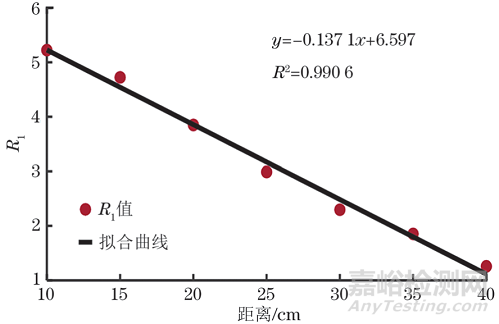

圖12 頻率為360~370 kHz時R1與d的關系曲線

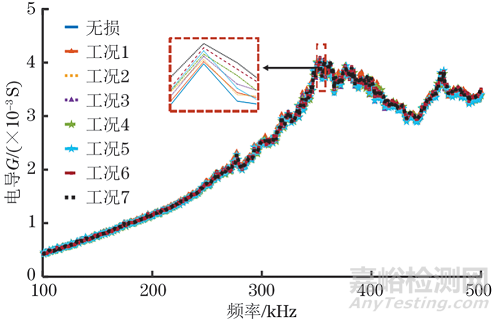

圖13為PZT 4在不同損傷工況下的電導信號，可見在370.5~373.5 kHz的波峰位置，電導幅值隨損傷長度l的增加而線性上升。

圖13 PZT 4在不同工況下的電導信號

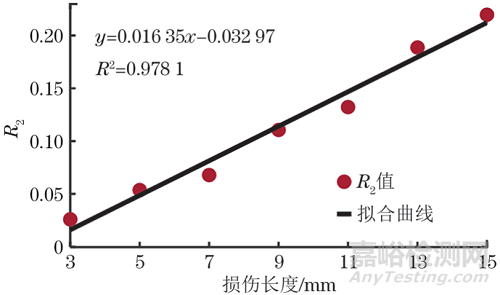

在有效特征頻段（380~390 kHz）中標定PZT 1~8的R2與l的關系曲線，如圖14所示。

圖14 距離損傷200 mm時R2與l的關系曲線

03結果驗證

為驗證所提方法的正確性，利用相同型號的工字形鋼梁，在與標定試驗不同的損傷位置處設置具有相同寬度的裂縫損傷，如圖15所示。裂縫長度從3 mm逐漸增加至15 mm，間隔值為2 mm，共包含7個損傷工況。在鋼梁上布置4個PZT片，PZT片之間的距離為100 mm。采用阻抗分析儀采集PZT 1~4在無損和7個損傷工況下的導納信號。

圖15 驗證試驗中PZT片和損傷的位置示意

利用PZT 1和PZT 2進行損傷定位，結果如表1所示，可見不同損傷程度下，損傷定位誤差均在3%以內。

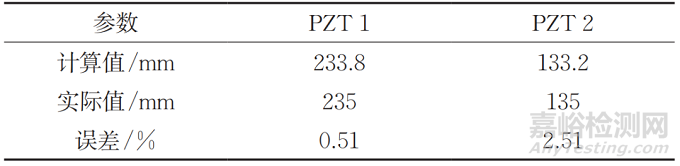

表1 PZT 1和PZT 2的損傷定位結果

聯合PZT 2、PZT 4對損傷進行量化評估，將表1中的定位結果代入上述的修正公式，得到修正的R2值，通過圖14中標定試驗得到的擬合曲線，獲得損傷程度。

損傷定量結果如表2所示，可見不同損傷程度下，損傷定量誤差均不超過5%。

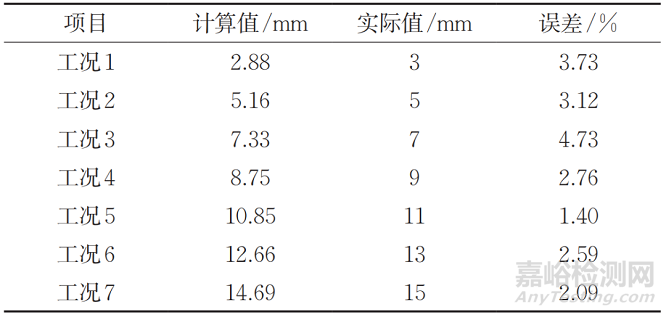

表2 聯合PZT 2和PZT 4的損傷定量結果



4結論

以工字形鋼梁為對象開展了基于壓電阻抗技術的結構局部損傷識別。提出了一種基于有效特征頻段選取的損傷定位和損傷定量解耦分析方法，主要結論如下：

所提出的有效特征頻段法能分離損傷位置和損傷程度對壓電阻抗信號的耦合作用。在有效特征頻段內，壓電阻抗信號隨損傷位置和損傷程度的改變而線性變化，變化趨勢與有限元仿真結果一致。

所提出的損傷指數能夠?qū)崿F(xiàn)工字形鋼梁翼緣板任意位置處的裂縫損傷特征識別，損傷定位和損傷程度預測誤差分別小于3%和5%。

該研究為工字形鋼梁的損傷檢測提供了一種新的方法，具有較高的精度和可靠性，適用于實際工程結構的健康監測。
