摘要：螺栓預緊力對齒輪傳動裝置的運行質量起關鍵作用，通過試驗分析支撐面涂漆對螺栓預緊 力及防松效果的影響，確認支撐面是否涂漆對螺栓預緊力及防松效果沒有顯著影響。

１　試驗背景

螺栓連接是齒輪傳動裝置中各部件連接的主要形 式，螺栓連接的質量對齒輪傳動裝置的后期運行起重 要作用。 螺栓連接除考慮裝配時滿足要求外，還需要 考慮運行過程中的持久性，即齒輪傳動裝置運行過程 中螺栓不得產生松動。

王欣等［１］研究工程車輛車輪螺栓在緊急制動工況 下預緊力衰減的影響因素，趙振龍［２］研究發動機飛輪 螺栓預緊力衰減的影響因素，葉飛等［３］對非金屬墊片 對螺栓軸力衰減的影響進行研究，賀茁煒［４］研究扭矩 緊固法潤滑工況對螺栓預緊力的影響，劉志學等［５］研 究摩擦因數對螺栓連接應力的影響，陳衍祥等［６］進行 高強度螺栓軸力與扭矩關系線性回歸分析及不確定評 定，尹國慶等［７］分析螺栓液壓拉伸器預緊軸力回彈現 象，劉寧等［８］研究擰緊策略及其對螺栓預緊力的影響。

目前，還較少有文獻研究支撐面涂漆對螺栓預緊 力衰減及防松效果的影響，筆者通過試驗研究被夾緊 零件螺栓支撐面涂漆對螺栓預緊力衰減及防松效果的影響。

２　試驗內容

為模擬實際工況，試驗采用ＱＴ４００－１８ＡＬ材質夾 緊塊，緊固螺栓采用４２ＣｒＭｏＡ 材質，為產品實際裝配 過程中使用的同批次螺栓。 螺栓與夾緊塊支撐面安裝 有防松墊圈進行防松，同為產品實際裝配過程中使用 的同批次墊圈。

為保證試驗數據準確性并具有一定參考意義，夾 緊塊支撐面涂漆與未涂漆各進行三次試驗。 由于放松 墊圈的自鎖性，裝配后夾緊塊支撐面會產生一定深度 的印痕，為避免支撐面粗糙度對試驗的影響，共加工六 塊夾緊塊，其中支撐面涂漆和未涂漆各三塊。 將緊固 螺栓以預緊力１０２５ ｋＮ進行緊固，放置一段時間后測 量螺栓預緊力變化，隨后按照風電齒輪箱運行工況施 加一定時間、一定幅值的振動，測量螺栓預緊力衰減情 況。 油漆使用風電齒輪實際涂裝油漆同型號。

為減小溫度等環境的影響，試驗在實驗室內振動 試驗機上進行。

３　試驗方案

３．１　試驗材料

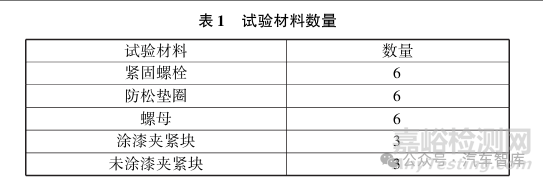

試驗材料數量見表１，另使用少量油漆。

３．２　試驗設備

試驗設備采用ＴＣＨ２５００Ｚ螺紋緊固件橫向振動試 驗機，如圖１所示。

３．３　試驗步驟

（１） 將各螺紋表面、夾緊塊端面及墊片清理干凈， 注意螺母、緊固螺栓、防松墊圈均不涂二硫化鉬、樂泰膠。

（２）將三塊支撐面涂漆的夾緊塊、三塊支撐面未 涂漆的夾緊塊，以及緊固螺栓、螺母、防松墊圈做好對 應標識。

（３）以２ｒ／ｍｉｎ勻速緊固螺栓，使螺栓預緊力達到 １０２５ｋＮ。實際預緊力稍有不同，觀察在預緊過程中 墊片是否轉動。

（４）將預緊之后的緊固螺栓靜置６ｈ，復測螺栓預 緊力并記錄。

（５）將發生預緊力衰減的緊固螺栓再次預緊至 １０２５ｋＮ，對緊固螺栓加載振動試驗，采用垂直螺栓預 緊力方向，頻率為１２．５Ｈｚ，振幅為±１ｍｍ，振動周期 為２０００次，隨后記錄振動之后的螺栓預緊力。

４　試驗過程

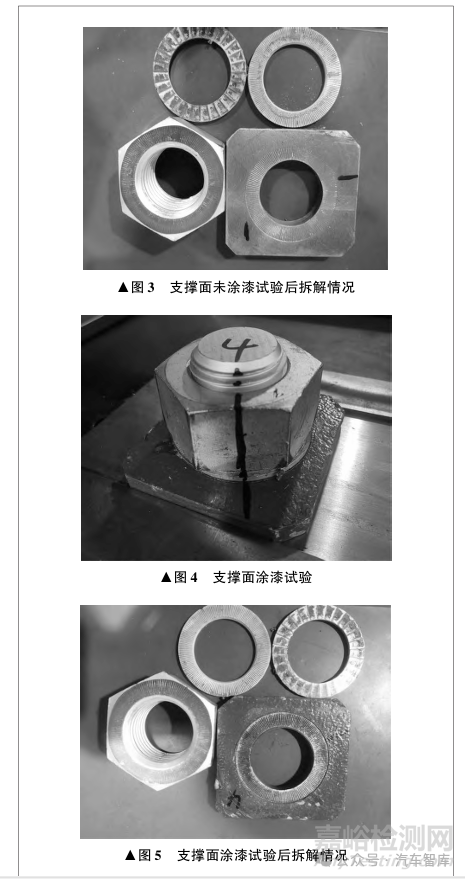

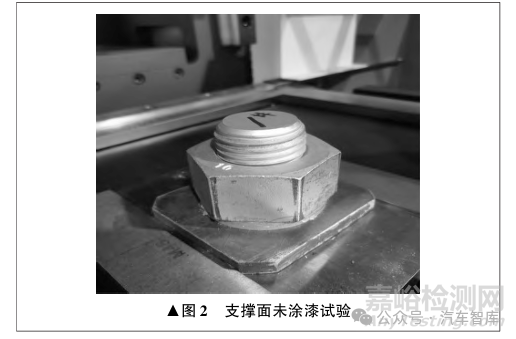

試驗共進行六次，試驗過程中采用試驗機自帶的 電動力矩進行螺栓緊固，并通過試驗機實時監控螺栓 預緊力變化情況。支撐面未涂漆試驗及試驗后拆解情 況如圖２、圖３所示，支撐面涂漆試驗及試驗后拆解情 況如圖４、圖５所示。

５　試驗數據分析

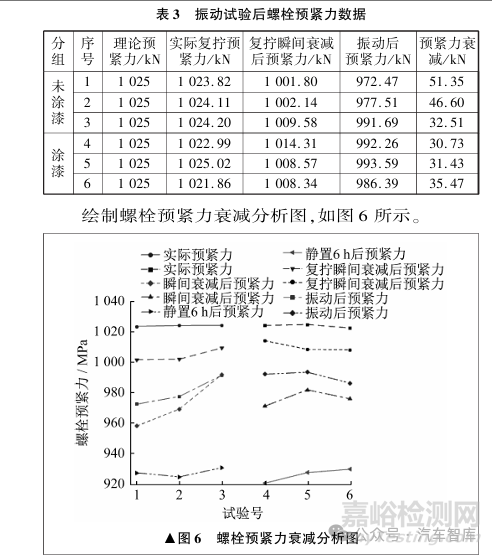

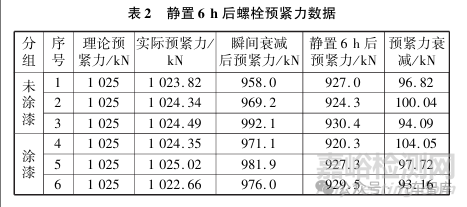

試驗過程中數據記錄見表２、表３。

根據圖６、表２、表３進行分析，無論支撐面是否涂 漆，螺栓瞬間衰減后預緊力均大于復擰螺栓瞬間衰減 后預緊力。

經計算，螺栓預緊力瞬間衰減率平均為４．８２４％， 復擰后螺栓預緊力瞬間衰減率平均為１．６２６％，靜置 ６ ｈ后螺栓預緊力衰減率平均為９．５３５％，振動后螺栓 預緊力衰減率平均為３．７５６％。

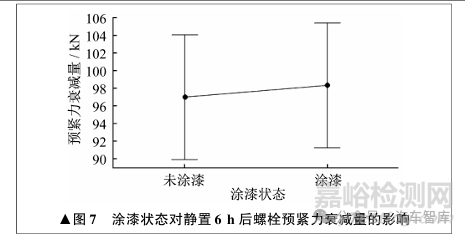

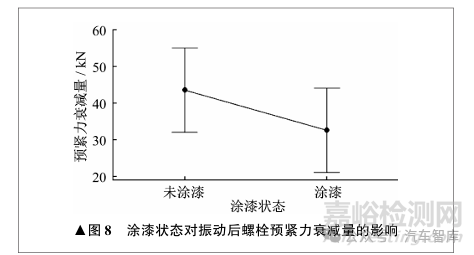

涂漆狀態對靜置６ ｈ后及振動后螺栓預緊力衰減 量的影響分別如圖７、圖８所示。

由圖７可以看到，靜置６ ｈ后支撐面涂漆的螺栓 預緊力衰減量略大于未涂漆的螺栓。 同時由圖８可以 看到，振動后支撐面涂漆的螺栓預緊力衰減量略小于 未涂漆的螺栓。

原假設為靜置６ ｈ后支撐面未涂漆的螺栓預緊力 衰減量等于支撐面涂漆的螺栓預緊力衰減量，備擇假設為靜置６ ｈ后支撐面未涂漆的螺栓預緊力衰減量不 等于支撐面涂漆的螺栓預緊力衰減量。 根據單因子方 差分析，靜置６ ｈ后支撐面涂漆的螺栓預緊力衰減量 與支撐面涂漆的螺栓預緊力衰減量方差分析值Ｐ為 ０． ７３１，Ｐ 大于 ０． ０５，假設檢驗置信水平為０．９５，無法 拒絕原假設，因此靜置６ ｈ后支撐面是否涂漆對螺栓 預緊力衰減量無顯著影響。

原假設振動后支撐面未涂漆的螺栓預緊力衰減量 等于支撐面涂漆的螺栓預緊力衰減量，備擇假設為振 動后支撐面不涂漆的螺栓預緊力衰減量不等于支撐面 涂漆的螺栓預緊力衰減量。

根據單因子方差分析，振 動后支撐面未涂漆的螺栓預緊力衰減量與支撐面涂漆 的螺栓預緊力衰減量方差分析值Ｐ為０．１３５，Ｐ大于 ０． ０５，假設檢驗置信水平為０．９５，無法拒絕原假設，因 此振動后支撐面是否涂漆對螺栓預緊力衰減量無顯著 影響。

６　結束語

筆者通過試驗研究支撐面涂漆對螺栓預緊力及防 松效果的影響。 根據試驗，產品裝配的螺栓緊固過程 中應注意三點。 （１） 螺栓安裝靜置６ ｈ后，應進行復擰，以保證最 終預緊力滿足要求。 （２） 產品運行過程中，由于振動的影響，螺栓預緊 力會產生一定的衰減，但是衰減量較小，平均衰減率為 ３． ７５６％。 為保證產品運行可靠性，產品運行一定時間 后應進行預緊力檢測，必要時進行螺栓復擰。 （３） 螺栓支撐面是否涂漆對靜置６ ｈ后和運行振 動后螺栓預緊力衰減量無顯著性影響，雖樣本量較少， 但仍有一定的參考價值。

參考文獻：

［ １］　王欣，楊敏，唐鋒，等．工程車輛車輪螺栓預緊力衰減研究 ［Ｊ］． 起重運輸機械，２０２３（２）：７４－７８．

［ ２］　趙振龍．發動機飛輪螺栓預緊力衰減原因分析和改進 ［Ｊ］． 柴油機，２０２２，４４（４）：３５－３９．
