中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

一測試背景

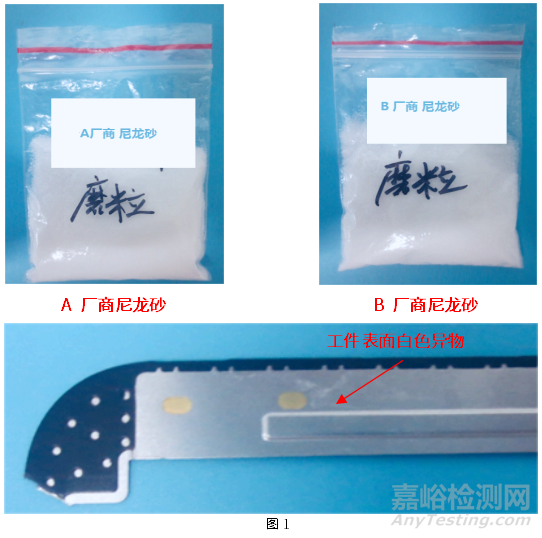

客戶在使用兩家尼龍砂時，發(fā)現(xiàn)B廠商供貨的尼龍砂容易在工件表面局部區(qū)域形成一層白色異物，而A廠商的尼龍砂不存在此問題，故希望分析B廠商尼龍砂失效的原因(圖1)。

二分析方案

尼龍砂噴砂工藝原理是以壓縮空氣為動力，通過噴砂設(shè)備將尼龍砂以高速噴射到需處理工件表面，使工件表面的外觀發(fā)生物理變化，從而達到清理、去毛刺、粗糙化以及強化的目的。

因從外觀、粒徑無法區(qū)分A廠商與B廠商尼龍砂的差異，我們采用成分分析比對，深度解析兩家廠商尼龍砂的成分信息，根據(jù)二者成分差異，判斷其可能失效的原因。

三分析儀器

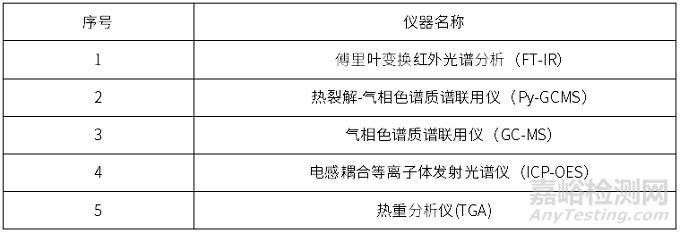

表1

四分析圖譜

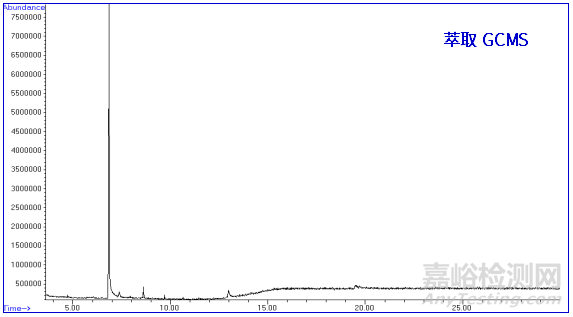

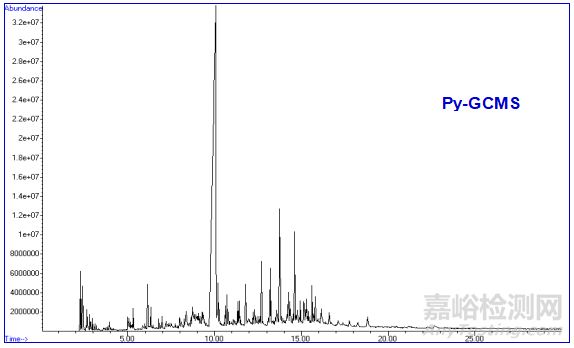

4.1 A廠商尼龍砂的測試譜圖(圖2~圖4)

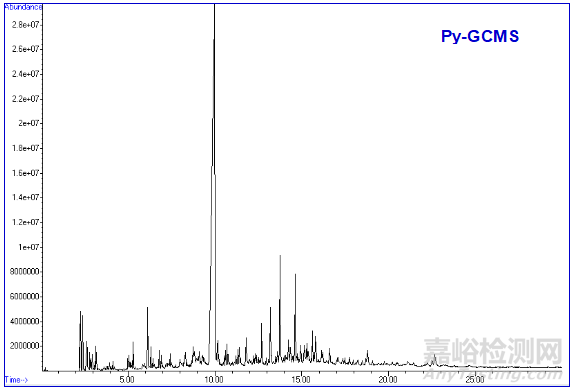

圖2

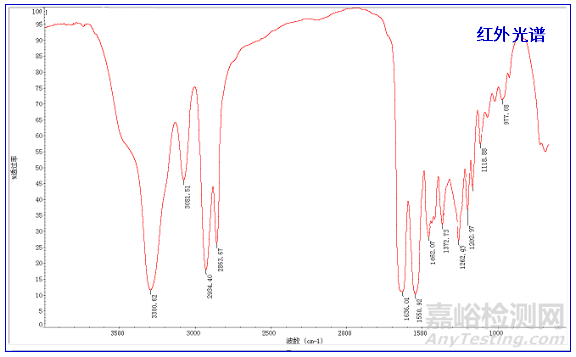

圖3

圖4

4.2 B廠商尼龍砂的測試譜圖(圖5~圖7)

圖5

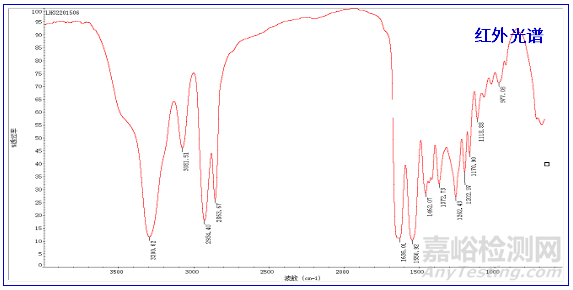

圖6

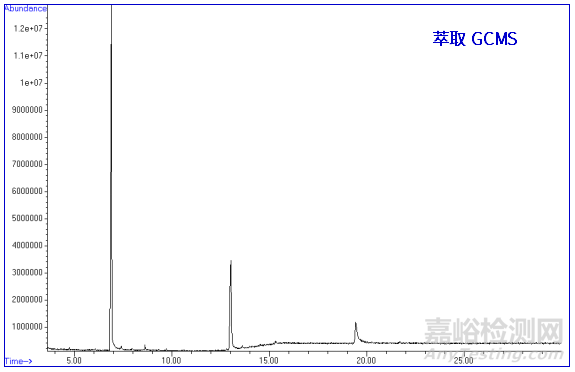

圖7

4.3 工件表面白色異物的測試譜圖(圖8~圖9)

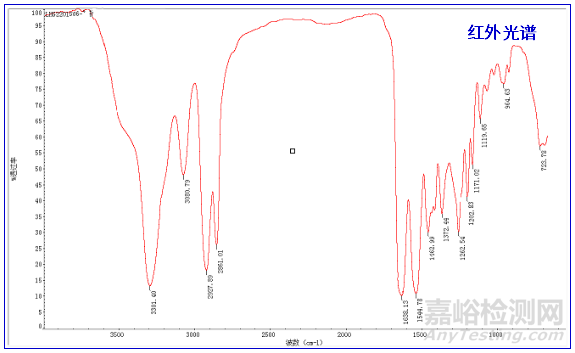

圖8

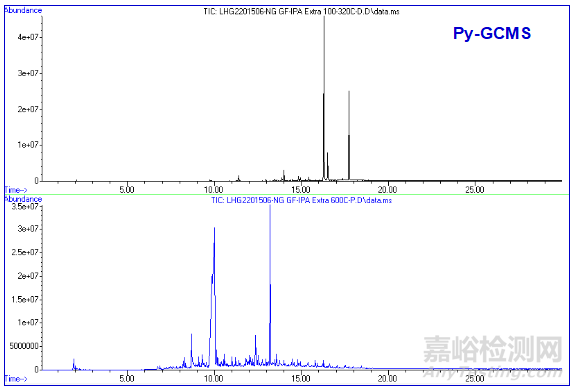

圖9

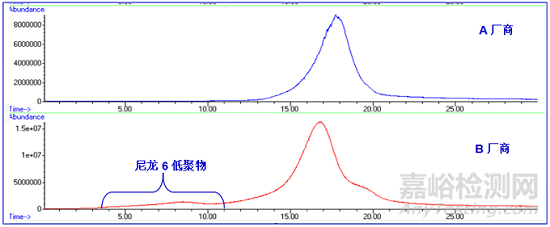

4.4 A廠商與B廠商尼龍砂的EGA-MS測試對比譜圖(圖10)

圖10

五測試結(jié)果

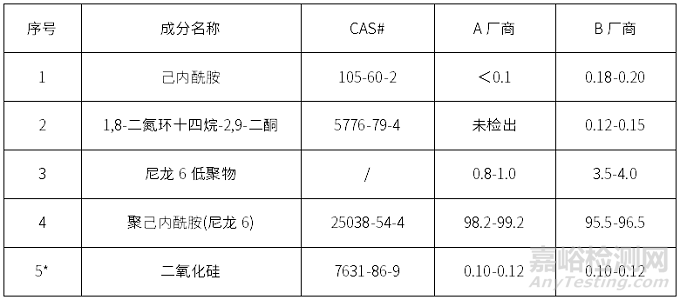

5.1 A廠商與B廠商尼龍砂全成分對比結(jié)果見下表(表2)：

表2

*備注：

1. 帶“*”號成份信息是根據(jù)部份元素譜圖或裂解碎片信息推導得來。

2.己內(nèi)酰胺與1,8-二氮環(huán)十四烷-2,9-二酮均為聚己內(nèi)酰胺(尼龍6)中小分子量物質(zhì)。

5.2 工件表面白色異物主要為尼龍6低聚物、己內(nèi)酰胺以及1,8-二氮環(huán)十四烷-2,9-二酮。

六分析討論

1. B廠商尼龍砂中的尼龍6低聚物、己內(nèi)酰胺以及1,8-二氮環(huán)十四烷-2,9-二酮明顯高于A廠商。

2. 白色異物來源于B廠商尼龍砂中的成分。

3. A廠商與B廠商尼龍砂成分差異，說明兩家廠商所使用原材料的品質(zhì)存在明顯差異。

七分析結(jié)論

B廠商尼龍砂中含有較多的低分子量物質(zhì)（尼龍6低聚物、己內(nèi)酰胺以及1,8-二氮環(huán)十四烷-2,9-二酮），這些物質(zhì)的熔融溫度明顯低于聚己內(nèi)酰胺(尼龍6)，推測在尼龍砂高速噴射到處理工件表面時，產(chǎn)生局部高溫，使低分子量物質(zhì)熔融并附著在工件表面形成白色異物。

八改善建議

建議B廠商改善尼龍砂品質(zhì)，降低尼龍砂中低聚物的含量。
