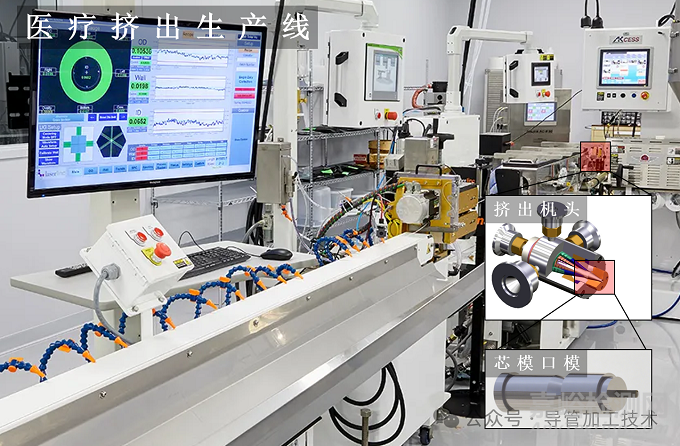

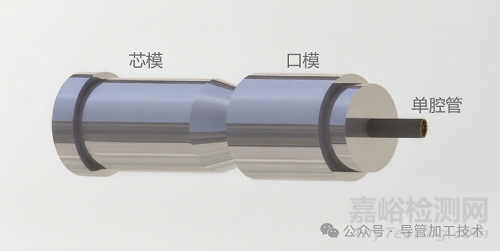

醫療導管（如導引導管，微導管，泌尿?qū)Ч艿龋┊a(chǎn)品性能與單腔擠出管的精密性息息相關，而單腔管的精密性核心依賴擠出模具設計，本文將剝離擠出模具的復雜外殼，聚焦核心零件的設計本質---芯模（定內徑）與 口模（控外徑） 的設計。（注：本文不涉及模體、分流器等其他模具部件。）
二者通過拉伸比（DDR）、拉伸平衡比（DRB）、成型段長度、收斂角度 四大參數，協同調控熔體的 口模膨脹、冷卻收縮、流動對稱性 等特性，直接決定管材的尺寸精度、力學性能與表面質量。本文從物理機制（補充術語解析）、材料適配到實操方法，構建單腔管模具的量化設計體系。為醫療導管工程師提供一套可量化、可復現的擠出芯模與口模設計指南。
一、醫療（單腔管）擠出模具設計核心參數
1.1拉伸比（DDR，Draw Down Ratio）：尺寸波動的 “補償公式”
公式與物理機制

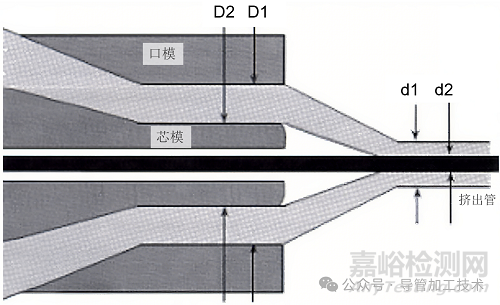

（D1:口模直徑，D2: 芯模直徑，d1: 管材外徑，d2: 管材內徑）
拉伸比用于補償熔體三重尺寸變化：
口模膨脹（出口膨脹）：熔體從口模擠出瞬間，因高分子鏈彈性回復，尺寸瞬間放大（如 PEBAX 材料膨脹更明顯）；
冷卻收縮：熔體離開口模后，經冷卻定型，溫度下降導致分子鏈緊密排列，尺寸縮?。?/span>
牽引拉伸：后續牽引設備的拉力，進一步使管材尺寸縮小。
材料DDR適配與性能影響（表1）
|
管材類型 |
熔體粘度 |
典型材料 |
壁厚范圍 |
DDR 推薦值 |
核心控制目標 |
風險提示 |
|
普通單腔管
|
高粘度 |
PA12、TPU 95A |
≥0.5 |
1.2-1.6 |
避免壁厚不均 |
DDR＞1.6：易出現內壁褶皺 |
|
中粘度 |
TPU 90A、PEBAX 72D |
0.3-0.5 |
1.5-2.0 |
平衡拉伸效率與取向度 |
DDR＞2.0：斷裂伸長率下降 |
|
|
低粘度 |
LDPE、PEBAX 40D |
≥0.5 |
1.8-2.2 |
利用低粘度流動性，提升生產速度 |
DDR＞2.2：外徑波動增大 |
|
|
介入類薄壁管
|
高粘度 |
PEBAX 63D、TPU 85A |
0.1-0.3 |
2.0-3.0 |
細化晶區，提升尺寸精度 |
DDR＞3.0：需匹配高頻冷卻 |
|
低粘度 |
PEBAX 55D、TPU 80A |
0.05-0.1 |
3.0-5.0 |
利用高拉伸降低壁厚，實現微型化 |
DDR＞5.0：易發生 “拉斷”（牽引不穩定） |
參數偏離對單腔管性能影響：
DDR過小 → 補償不足，管材尺寸偏大（如外徑超公差）；
DDR過大 → 牽引過度，壁厚變薄，力學性能惡化。
1.2拉伸平衡比（DRB，Draw Down Ratio Balance）：壁厚均勻的 “天平”
公式與物理機制
（理想狀態：口模/ 芯模直徑比 ≡ 管材內外徑比）
DRB通過匹配熔體流動對稱性，避免因口模 / 芯模比例與管材收縮比例失配，導致 熔體偏流（如外層流速快、內層慢，類似河流中間快、岸邊慢的現象），最終造成壁厚不均。
DRB控制標準與性能影響（表2）
|
材料粘度 |
管材類型 |
壁厚范圍 |
典型值 |
實現條件 |
失效模式 |
|
低粘度 |
微小薄壁管 |
≤0.2mm |
1.01~1.07 |
牽引速度≥，急冷水溫 |
無明顯缺陷 |
|
常規薄壁管 |
0.2-0.5mm |
1.02~1.05 |
冷卻長度充足 |
無明顯缺陷 |
|
|
厚壁管 |
≥0.5mm |
1.0~1.03 |
成型段間隙過小 |
偏流導致內壁褶皺 |
|
|
高粘度 |
微小薄壁管 |
≤0.2mm |
1.01~1.04 |
收斂角≤40°，避免熔體滯留 |
無明顯缺陷 |
|
常規薄壁管 |
0.2-0.5mm |
1.01~1.03 |
模具溫度精準控制 |
偏流導致爆破壓力下降 |
|
|
厚壁管 |
≥0.5mm |
1.0~1.02 |
配備熔體齒輪泵 |
嚴重壁厚不均（報廢率＞30%） |
參數偏離對單腔管性能影響：
DRB偏離 → 壁厚差超標區域，爆破壓力下降，力學性能離散性增大。
1.3成型段（Die Land）：尺寸定型的 “時間窗口”
物理機制
成型段是口模與芯模的平行段長度，為熔體提供定型時間：
高粘度材料（如PEBAX72D，分子鏈纏結更嚴重）需更長冷卻時間固定尺寸；
低粘度材料（如LDPE，分子鏈更松散）定型更快。
若成型段過短，熔體未充分定型就離開模具，易出現尺寸波動；若過長，熔體受剪切作用過強，表面可能出現鯊魚皮紋理（周期性粗糙紋路，屬于熔體破裂的輕度表現）。
材料成型段適配與性能影響（表3）
|
熔體粘度 |
典型材料舉例 |
成型段長度 |
間隙比（成型段長度/ 口模間隙） |
設計邏輯 |
|
高粘度（≥8000mPa·s） |
PA12、PEBAX 72D、TPU 95A |
20-26 |
8-10:1 |
長滯留時間補償高彈性回復 |
|
中粘度（3000-8000mPa·s） |
TPU 90A、PEBAX 63D |
15-20 |
6-8:1 |
平衡定型效率與分子取向 |
|
低粘度（≤3000mPa·s） |
LDPE、PEBAX 40D、TPU 80A |
10-15 |
4-6:1 |
短滯留降低剪切發熱風險 |
參數偏離對單腔管性能影響：
過短→定型不足，單腔管尺寸波動；
過長→剪切過大，熔體破裂，單腔管表面性能變差。
1.4收斂角度：熔體流道的 “導流槽”
物理機制
收斂角度是熔體從分配腔進入成型段的過渡斜面角度，決定流速分布：
角度過小→流速慢（生產效率低）；
角度過大→流道內形成湍流（類似水流撞擊陡坡，導致熔體混合不均，產生氣泡、壁厚差），甚至引發熔體破裂（嚴重時管材表面出現孔洞、開裂）。
材料收斂角度適配與性能影響（表4）
|
熔體粘度 |
典型材料舉例 |
收斂角范圍 |
設計邏輯 |
性能風險控制 |
|
高粘度（≥8000mPa·s） |
PA12、PEBAX 72D、TPU 95A |
35-42° |
小角度降低剪切速率，避免發熱降解 |
角度＞45° 易引發湍流，氣泡率↑ |
|
中粘度（3000-8000mPa·s） |
TPU 90A、PEBAX 63D |
45-50° |
平衡流速與穩定性 |
角度＜40° 導致流速降低，效率↓ |
|
低粘度（≤3000mPa·s） |
LDPE、PEBAX 40D、TPU 80A |
55-60° |
大角度提升流速，防止熔體滯留 |
角度＜50° 可能導致管壁厚度不均 |
參數偏離對單腔管性能影響：
過小→生產效率下降，能耗增加；
過大→湍流導致壁厚差，甚至熔體破裂（報廢率↑）。
1.5模具材料選擇：參數生效的 “基石”
醫療管對模具表面粗糙度（Ra≤0.05μm）、耐磨性、耐腐蝕性要求嚴苛，核心材料及適配邏輯如下表，其特性直接影響參數設計的極限（如高精度模具允許更窄的 DRB 偏差）：
模具材料選擇表（表5）
|
模具材料 |
標準牌號 |
適用導管類型 |
表面處理 |
核心優勢 |
對管材的影響 |
|
083 鋼 |
Uddeholm Swepax ESR |
透明 / 精密管 |
超精磨（Ra≤0.01μm） |
- 超精磨后表面粗糙度小- 長期生產尺寸磨損小，壽命長 |
- 管材內壁鏡面效果- 精密管（如導絲導管）尺寸公差小 |
|
氮化鋼 |
316 不銹鋼 |
PVC/PVDF 管 |
氮化 + 拋光 |
- 耐 PVC 增塑劑腐蝕（壽命比普通鋼長 5 倍）- 表面極性匹配 PVC，減少熔體滯留 |
- 管材內外表面無 “熔體碳化斑點”- 耐蝕性測試（5% NaCl 浸泡 72h）無腐蝕痕跡 |
|
344 鋼 |
H13 - 熱作鋼 |
PEEK / 高溫管 |
氮化 + DLC 涂層 |
- 400℃連續生產 PEEK 管不變形- 牽引阻力降低 40%，適合薄壁管高速拉伸 |
- 高溫管材（如 PEEK 支架輸送管）尺寸穩定性高- 內壁摩擦系數小，導絲通過性提升 |
|
311 鋼 |
P20 - 預硬鋼 |
普通輸液管 |
電拋光 + 鈍化 |
- 模具加工周期短 30%（無需淬火）- 成本僅為 083 鋼的 1/3 |
- 普通輸液管表面粗糙度 Ra≤0.3μm（滿足 GB/T 15810 標準）- 生產效率高 |
二、醫療（單腔管）擠出模具設計實操指南
2.1核心參數使用方法速查表（調試指南）
|
問題場景 |
關聯參數 |
快速定位邏輯 |
調整方向（按優先級排序） |
調整量化范圍 |
注意事項 |
|
外徑偏大（+0.05mm 以上） |
DDR、成型段 |
1.DDR 補償不足 2.成型段過短導致定型不足 |
1. 調大 DDR 0.1-0.2 2. 延長成型段 5-10mm |
DDR 從 1.5→1.6 成型段 20→25mm |
軟料（≤45D）優先調 DDR，硬料優先調成型段 |
|
壁厚不均（周向差≥0.03mm） |
DRB、收斂角 |
1.DRB 偏離 2.收斂角過大導致湍流 |
1. 校準 DRB 至 ±0.02 內 2. 減小收斂角 5-10° |
DRB 從 1.07→1.03 收斂角 55°→50° |
高粘度材料（如 PA12）需同步檢查模具同心度 |
|
表面鯊魚皮紋理 |
成型段、收斂角 |
1.成型段過長導致剪切過度 2.收斂角過小流速不均 |
1. 縮短成型段 3-5mm 2. 增大收斂角 3-5° |
成型段 24→21mm 收斂角 38°→41° |
需配合熔體溫度下降 5-10℃（避免降解） |
|
爆破壓力不達標 |
DDR、DRB |
1.DDR 過大導致壁厚過薄 2.DRB 偏離致薄弱點 |
1. 調小 DDR 0.1-0.2 2. 校準 DRB 至 ±0.03 內 |
DDR 從 2.0→1.8 DRB 從 1.07→1.04 |
需同步檢查牽引速度（波動≤1%） |
|
生產效率＜1m/min |
收斂角、成型段 |
1.收斂角過小流速慢 2. 成型段過長阻力大 |
1. 增大收斂角 5-10° 2. 縮短成型段 5-10mm |
收斂角 40°→45° 成型段 20→15mm |
軟料（≤45D）優先調收斂角，硬料謹慎縮短成型段 |
|
內壁出現褶皺 |
DDR、成型段 |
1. DDR 過大拉伸過度 2. 成型段間隙過小 |
1. 調小 DDR 0.2-0.3 2. 增大成型段間隙 0.1-0.2mm |
DDR 從 3.0→2.7 間隙 4mm→4.2mm |
需檢查芯模溫度（應比口模低 5-10℃） |

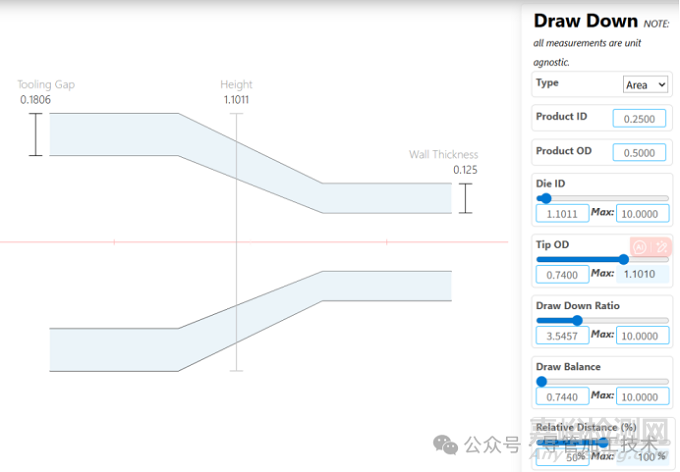

附：DDR和DRB推薦計算工具如下，該工具可直接計算。
2.2三維協同邏輯：材料 - 參數 - 性能的 “共振”
參數- 質量協同：通過 DDR 補償尺寸波動，DRB 保障壁厚均勻，成型段與收斂角控制定型質量，實現小尺寸導管壁厚偏差≤±0.01mm，大尺寸≤±0.03mm；
材料 - 場景協同：依據導管材料（PEBAX®、TPU 等）和加工環境（腐蝕、高溫），從 083、316 等鋼種中精準選型，平衡精密性、耐蝕性、成本；
尺寸 - 性能協同：小尺寸聚焦 “高精度”（長成型段、小收斂角），大尺寸側重 “高效率”（短成型段、大收斂角），最終實現表面缺陷率＜0.5%，爆破壓力波動＜5% 的醫療級品質。
當管材出現尺寸超差、壁厚不均、表面粗糙（鯊魚皮）、氣泡等問題時，可按表中 “調整邏輯” 反向推導參數優化方向，快速定位解決方案（如表面粗糙→優先檢查成型段長度和收斂角度）。
三、總結與展望
本文構建“核心參數+ 材料適配 + 實操指南” 的單腔管模具設計體系，通過補充 口模膨脹、熔體偏流、鯊魚皮紋理 等，降低專業門檻。而對于多腔導管（如雙腔、三腔等）的模具設計面臨更為復雜的挑戰 —— 不僅需平衡各腔道的獨立尺寸精度，還需解決多腔流道間的熔體干擾、壓力協同、壁厚匹配等特殊問題，其流道布局邏輯、參數耦合關系與單腔設計存在顯著差異。因此，關于多腔醫療導管擠出模具（芯模與口模）的設計思路、關鍵參數與工程實踐，將在后續單獨成文詳細探討。
來源：導管加工技術
