一、填空題：

1、電磁兼容三要素是（干擾源）、（耦合路徑）和（敏感設備）；噪聲耦合路徑可以分為（傳導耦合）和（輻射耦合）。
2、電磁兼容裕量是指（標準限值）和（實際測試值）之間的差值。

3、干擾源可歸納為（電偶極子）和（磁偶極子）兩種基本形式。如果根據場區遠近劃分，（近場區）主要是干擾源的感應場，而（遠場區）呈現出輻射場特性。

4、靜電屏蔽必須具備完整的（屏蔽導體）和良好的（接地）。

5、電磁屏蔽的材料特性主要由它的（電導率）和（磁導率）所決定。
6、隨著頻率的（提高），孔隙的泄漏越來越嚴重。因此，金屬網對（微波和超高率）頻段不具備屏蔽效能。

7、設U1和U2分別是接入濾波器前后信號源在同一負載阻抗上建立的電壓，則插入損耗可定義為（20lg(U2/U1)）分貝。
8、如果近場中騷擾源是電場騷擾源，那么干擾源具有（小）電流、（高）電壓的特點；反之如果近場中源是磁場騷擾源，那么干擾源具有（大）電流、（低）電壓的特點。

9、屏蔽效能SE分別用功率密度、電場強度和磁場強度來描述應為（10lg(P1/P2)）、（20lg(U1/U2)）、（20lg(H1/H2)）。

10、空間輻射發射噪聲的傳輸性質有：（近場）藕合及（遠場）藕合，其中近場耦合主要以（電場）與（磁場）或者（電場與磁場共同作用）為主，而遠場主要以（電磁波）為主。
11、反射濾波器設計時，應使濾波器在阻帶范圍，其（并聯）阻抗應很小而（串聯）阻抗則應很大。

12、降低電容耦合噪聲大小的有效方法有三種：（降低電壓）、（降低頻率）、（增加距離）。
13、金屬板的屏蔽效能SE（dB）包括（反射損耗）、（入射損耗）和（多次反射損耗）三部分。
14、常見的共阻抗耦合分為：（共地阻抗）耦合、（共電源阻抗）耦合兩種形式。
15、接地的三種基本形式為：（單點接地）（多點接地）（浮地）。

16、濾波器按照頻率選擇特性進行分類，包括（低通濾波器）、（高通濾波器）、（帶通濾波器）和（帶阻濾波器）等4類。

17、磁屏蔽是利用由（導磁材料）制成的磁屏蔽體,提供低磁阻的磁通路使得（磁場）在磁屏蔽體上的分流, 來達到屏蔽的目的。

18、在實際使用中的金屬屏蔽體都要求（接地）, 因?yàn)檫@樣可以同時屏蔽高頻磁場也能屏蔽電場，金屬盒的高頻磁場屏蔽效能與（反射損耗與入射損耗）有關。

19、電場屏蔽的實質是在（保證良好接地）的條件下，將干擾源發生的（電力線）

終止于由良導體制成的屏蔽體，切斷了干擾源與受感應之間的電力線交連。

20、計算和分析屏蔽效能的方法主要有（解析法）、（數值分析法）和（近似法）。



二、單項選擇題：

1、孔縫的泄漏程度在面積相同的情況下（A）
A、縫隙的泄漏比孔洞的嚴重  B、孔洞的泄漏比縫隙的嚴重         C、兩者一樣嚴重          D、兩者都不嚴重

2、以下可用于抑制或消除共模噪聲耦合的是（D）
A、共用接地平面    B、不平衡電路
C、增大環路面積    D、增加共模電感

3、接地設計中，以下正確的是（D）
A、所設計的接地參考平面應具有較高的電阻率                   B、所設計的接地參考平面應具有較高的阻抗
C、端接電纜屏蔽層時，應使用屏蔽層辮狀引出線
D、端接電纜屏蔽層時，應使用屏蔽層360°環繞接地

4、導線之間串?dāng)_主要有兩種形式，其耦合形式的粗略判斷為（C）

A、串聯阻抗可以降低噪聲耦合，判斷為電場耦合為主               B、增加電容可以降低噪聲耦合，判斷為磁場耦合為主
C、增加電容可以降低噪聲耦合，判斷為電場耦合為主
D、串聯阻抗可以增大噪聲耦合，判斷為磁場耦合為主
5、為減小耦合場強噪聲，導線如在開口附近，導線布線應該（B）

A、平行于開口方向  B、垂直于開口方向
C、可以隨意布線   D、可以靠近端口布線

6、當系統的工作頻率很高，為f>10MHz時，應選擇（C）接地方式       A、浮地     B、單點接地    C、多點接地     D、混合接地

7、兩同軸電纜間射頻耦合的測定中試驗結果表明（B）
A、發送電纜的負載浮地，而接收電纜的負載接地時，電纜間的串?dāng)_為最小   B、發送電纜的負載接地，而接收電纜的負載浮地時，電纜間的串?dāng)_為最小   C、發送電纜的負載接地，而接收電纜的負載接地時，電纜間的串?dāng)_為最小   D、發送電纜的負載浮地，而接收電纜的負載浮地時，電纜間的串?dāng)_為最小

8、為保持電磁屏蔽的完整性，需在屏蔽體開顯示窗口的地方，必須進行特殊處理，下面處理“不當”的是（A）

A、特殊處理，加玻璃     B、特殊處理，加屏蔽體             C、特殊處理，加波導管   D、特殊處理，加隔離窗

9、當雙面PCB板布線時，為減少線間的信號寄生耦合，兩層的導線之間應盡量避免（B）

A、互相垂直    B、互相平行   C、互相交叉  D、互相彎曲

10、關于峰值檢波、準峰值檢波、平均值檢波，測量時間最短的是（ A ）

A、峰值檢波      B、準峰值檢波                      C、平均值檢波     D、峰值檢波與準峰值檢波兩種

11、消費電子產品輻射發射測試大多數檢波方法是（ B ）

A、平均值檢波   B、準峰值檢波  C、峰值檢波    D、有效值檢波

12、自由空間的波阻抗是（ B ）

A、667ohm   B、377ohm   C、50ohm   D、266ohm

13、以下天線中，適應測試頻率最高的為（ D ）

A、偶極子天線  B、對數周期天線   C、雙錐天線  D、喇叭天線

14、一臺設備，原來的電磁輻射發射強度是300，加上屏蔽體后，輻射發射降為3，那這個屏蔽體的屏蔽效能是（ D ）

A、100dB     B、1000dB    C、10dB   D、40dB

15、輻射發射RE測試時規定待測物EUT離地距離為（ D ）

A、1.5m     B、40cm     C、60cm    D、80cm

16、3W原則指的是（ A ）

A、相臨導線中心距離滿足3倍線寬

B、導線到導線邊緣距離滿足3倍線寬

C、導線邊緣到導線中心距離滿足3倍線寬

D、差分信號與電源線保持3倍線寬。

17、關于芯片電源引腳退耦電容的放置正確的是（ B ）

A、容量大的電容靠近芯片引腳放置

B、容量小的電容靠近芯片引腳放置

C、容量大的電容要遠離芯片引腳放置

D、容量小的電容要遠離芯片引腳放置

18、濾波器是常用的電磁干擾抑制元件，若用ZS表示源阻抗，ZL表示負載阻抗，π型濾波器適合于哪種電路（ C ）

A、ZS低，ZL低        B、ZS高，ZL低

C、ZS高，ZL高        D、ZS低，ZL高

19、 PCB板中芯片的VCC管腳和地線之間一般需要放置去耦電容，主要作用（ D ）

A、提供穩定的直流電源

B、濾除芯片的射頻噪聲

C、提供高頻噪聲的退耦

D、提供穩定的直流電源，濾除芯片的射頻噪聲

20、在PCB布線時，盡量（ A ）信號線與地線圍成的面積，是增強電路抑制噪聲能力的"武林秘籍"之一。

A、縮小       B、控制       C、增加        D、不確定



三、多項選擇題：

1、減少輻射干擾的措施有（ ABCD ）

A、輻射屏蔽      B、極化隔離

C、距離隔離      D、吸波材料

2、電磁兼容改善方法有（ ABCD ）

A、屏蔽      B、濾波     C、接地      D、軟件輔助設計

3、電磁干擾的途徑有（ AB ）

A、傳導騷擾     B、輻射騷擾

C、電場騷擾     D、磁場騷擾

4、輻射干擾的傳輸性質有（ AB ）

A、近場耦合     B、遠場耦合

C、電場耦合     D、磁場耦合

5、電子電氣設備接地方式有（ ABCD ）

A、單點接地      B、多點接地

C、混合接地      D、浮地

6、電容作為濾波元件或去耦、旁路，下列屬于必須考慮的基本參數（ ABCD ）

A、ESR     B、ESL    C、容量、  D、封裝

7、以下可用于抑制消除共模噪聲耦合的是 （ ACD ）

A、變壓器隔離    B、不平衡電路

C、光纖隔離      D、共模電感

8、關于連接器選型，下面說法正確的是（ ABD ）

A、理想的情況下，每個信號針都有相應的地引腳伴隨。

B、關鍵信號針要通過地針與其它信號針隔離。

C、信號針、電源針、地針的位置與數量，與輻射無關。

D、推薦使用地針與信號針交錯排列的連接器

9、關于屏蔽方案的選擇，下列說法正確的是（ ABC ）

A、應采取綜合的方案，綜合選用不同級別的屏蔽方案

B、要求特別高的產品，可采用多級屏蔽的方式

C、模塊屏蔽容易實現、成本低、推薦使用

D、系統級屏蔽方案比較適合進出線纜十分多的產品

10、關于過孔，以下說法正確的是（ ABCD ）

A、時鐘信號上避免使用過孔

B、高速差分信號避免使用過孔

C、過孔在高頻下有寄生特性

D、穿越地層的過孔避免密集

11、鐵氧體磁環的選擇原則是，在使用空間允許的條件下選擇（ ABC ）

A、盡量長           B、盡量厚

C、內孔盡量小的     D、以上都不對

12、18.輻射騷擾通常的主要耦合路徑有（ ABCD ）

A、天線耦合       B、導線感應耦合

C、閉合回路耦合   D、孔縫耦合

14、電磁兼容學是研究在（ BCD ）條件下，各種用電設備或系統可以共存，并不互相引起性能降低的一門學科。

A、無限的空間       B、有限的空間

C、有限的時間       D、有限的頻譜資源

15、靜電放電需滿足三個要素，屬于靜電放電三要素的是（ ABC ）

A、一定電荷的積累     B、放電路徑

C、敏感元件           D、耦合方式

16、靜電產生的主要途徑有（ ABCD ）

A、摩擦起電   B、碰撞分離   C、感應起電  D、剝離起電

17、解決串?dāng)_的主要方法有（ BCD ）

A、減小線間距              B、減小平行長度

C、減小驅動信號電流電壓    D、增加地線屏蔽

18、阻抗的影響因素有（ BCD ）

A、線長      B、線寬      C、線距      D、介質

19、下列關于干擾源按發生頻率分類正確的是（ ABCD ）

A、突發干擾  B、脈沖干擾  C、周期性干擾  D、瞬時干擾

20、下列關于時域分析描述正確的是（ ABCD ）

A、可以通過測量電壓、電流波形     B、可以分析波形幅度、電平

C、可以分析波形失真、過沖、振鈴   D、可以分析寄生振蕩波形



四、簡答題：

1、電磁兼容的定義是？

答：電磁兼容一般指電氣及電子設備在共同的電磁環境中能夠執行各自功能的共存狀態，即要求在同一電磁環境中的上述各種設備都能正常工作，且不對該環境中任何其它設備構成不能承擔的電磁騷擾的能力?；蛘哒f，電磁兼容是指電子線路、設備、系統相互不影響，從電磁角度具有相容性的狀態。

2、簡述電磁屏蔽？
答：電磁屏蔽是以某種材料（導電體或?qū)Т朋w）制成的屏蔽殼體，將需要屏蔽的區域封閉起來，形成電磁隔離，即其內的電磁場不能越出這一區域，而外來的輻射電磁場不能進入這一區域（或者進入該區域的電磁能量將受到很大的衰減）。
3、簡述高頻、低頻磁場屏蔽措施的主要區別？
答：高頻磁場屏蔽采用低電阻率的良導體材料，如銅、鋁等。其屏蔽原理是利用電磁感應現象在屏蔽體表面所產生的渦流的反磁場來達到屏蔽的目的。低頻磁場屏蔽常用高磁導率的鐵磁材料，如鐵、硅鋼片坡莫合金。其屏蔽原理是利用鐵磁材料的高磁導率對干擾磁場進行分路。

4、電磁屏蔽的原理是什么？

答：電磁屏蔽是指同時抑制或削弱電場和磁場。電磁屏蔽一般也是指高頻交變電磁屏蔽（10kHz-40GHz）。在頻率較低（近場區，近場隨著騷擾源的性質不同，電場和磁場的大小有很大差別。
高電壓小電流騷擾源以電場為主（電準穩態場－忽略了感應電壓），磁場騷擾較?。ㄓ袝r(shí)可忽略）。低電壓高電流騷擾源以磁場騷擾為主（磁準穩態場－忽略了位移電流），電場騷擾較小。
隨著頻率增高，電磁輻射能力增加，產生輻射電磁場，并趨向于遠場騷擾。遠場騷擾中的電場騷擾和磁場騷擾都不可忽略，因此需要將電場和磁場同時屏蔽，即電磁屏蔽。
5、截止波導管的注意事項與設計步驟有哪些？
答：注意事項：一是絕對不能使導體穿過截止波導管，否則會造成嚴重的電磁泄漏，這是一個常見錯誤。二是一定要確保波導管相對于要屏蔽的頻率處于截止?fàn)顟B(tài)，并且截止頻率要遠高于（5倍以上）
需要屏蔽的頻率設計截止波導管的步驟：一是確定需要屏蔽的最高頻率Fmax和屏蔽效能SE。二是確定截止波導管的截止頻率Fc，使fc≥5Fmax。三是根據Fc，利用計算Fc的方程計算波導管的截面尺寸d。四是根據d和SE，利用波導管吸收損耗公式計算波導管長度t。
6、對較大型開口或通風口如何做好屏蔽？
答：一是覆蓋金屬絲網。二是將金屬絲網覆蓋在大面積的通風孔上，能顯著地防止電磁泄漏。金屬絲網結構簡單成本低，通風量較大，適用于屏蔽要求不太高的場合。三是穿孔金屬板：一般而言，孔洞尺寸愈大，電磁泄漏也就愈大，屏效愈差，為了提高屏蔽效能，可在滿足屏蔽體通風量要求的條件下，以多個小孔代替大孔。四是截止波導通風孔：金屬絲網和穿孔金屬板在頻率大于100MHZ時，其屏效將大為降低。尤其是當孔眼尺寸不是遠小于波長甚至接近于波長時，其泄漏將更為嚴重。由電磁場理論可知，波導對于在其內部傳播的電磁波，起著高通濾波器的作用，高于截止頻率的電磁波才能通過。
7、哪些方法可用于切斷共模地環路？
答：切斷共模地環路方法：一是調整接地點的選擇；二是差分平衡電路；三是隔離變壓器；四是縱向扼流圈；五是光電耦合器。

8、構成輻射干擾的三要素是什么？
答：一是輻射干擾源向外輻射能量的特性；二是輻射干擾傳輸通道，即介質對電磁波能量的損耗程度；三是輻射干擾接收器的敏感度，方向性，計劃性，選擇性帶寬等。

9、什么是天線效應？

答：任何載有時變電流的導體都能向外輻射電磁場，同樣，任何處于電磁場中的導體都能感應出電壓。因此，金屬導體在某種程度上可起發射天線和接收天線的作用。

10、什么是吸收式濾波器？

答：吸收濾波器是由有損耗元件構成的，它通過吸收不需要頻率成分的能量（轉化為熱能）來達到抑制干擾的目的。


五、應用題

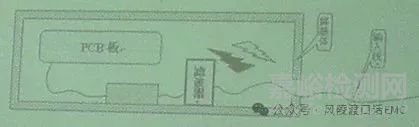

1、圖中為實現電子系統EMC，電源部分安裝了電源濾波器，請問這種安裝方法正確嗎？為什么？請根據EMC原理闡明其理由，并說明改正方法（如果有錯）。

           圖1                                圖2

答：（對于圖1）：這種安裝方法是錯誤的，因?yàn)闉V波器在屏蔽體內的引線太長。

一方面，屏蔽體內電路的高頻干擾信號，可能通過空間輻射途徑耦合到濾波器引線上，從而把干擾引出并影響其它電氣設備；另一方面，外部干擾也可能通過濾波器引線上的空間輻射耦合到本電氣設備中并影響其運行，使濾波效果大打折扣。

濾波器盡力靠近引線入口安裝，力圖使其引線盡可能短（最好適當屏蔽引線），并使濾波器與接地的屏蔽體保持良好接觸。

（對于圖2）：這種安裝方法是錯誤的。因?yàn)楸倦姎庀到y(tǒng)的內部線路太近濾波器的外引線。一方面，屏蔽體內本電氣系統的高頻干擾信號，容易通過空間輻射途徑耦合到濾波器引線上，從而把干擾引出并影響其他電氣設備；另一方面，外部干擾也可能通過濾波器引線上的空間輻射耦合到本電氣設備中并影響其運行，從而使濾波效果大打折扣使本電氣系統的內部線路遠離濾波器的外引線（最好適當屏蔽引線）。例如，把濾波器與PCB板之間的電氣部分靠屏蔽體底板安裝，保持引線長度適當并遠離濾波器的外引線；同時濾波器與接地的屏蔽體保持良好接觸。

2、有用信號的頻率為10~50MHz，干擾的頻率為100MHz，需要將干擾的頻率抑制20dB，采用多級RC濾波器，則濾波器的階數至少為多少？

若有用信號的頻率為10MHz以下，干擾頻率為100MHz，需要將干擾抑制60dB，采用多級RC濾波器，則濾波器的階數至少為多少？

答：本題的干擾信號為高頻，故采用RC低通濾波器即可。而RC濾波器一級為一階。標準RC濾波器的每級濾波對干擾的抑制為20dB / 10倍頻程。

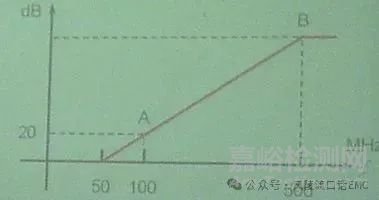

（1）如圖a。A點：100MHz的干擾抑制20dB，設10倍頻程B點的抑制率為x dB。容易求得：

    解得：

所以RC濾波器的級數為：

（2）如圖b。A點10MHz，已知其10倍頻程B點的干擾抑制率為60dB。由于RC濾波器20dB / 10頻程，故容易求得所需RC濾波器的級數為：

              圖A                       圖B
