中文字幕一级黄色A级片|免费特级毛片。性欧美日本|偷拍亚洲欧美1级片|成人黄色中文小说网|A级片视频在线观看|老司机网址在线观看|免费一级无码激情黄所|欧美三级片区精品网站999|日韩av超碰日本青青草成人|一区二区亚洲AV婷婷

在材料科學的世界里，鈦合金試樣就像“材料偵探”，承載著評估材料性能、連接研發(fā)與應用的重要使命。想要得到精準的測試結(jié)果，試樣制備的每一個環(huán)節(jié)都不能馬虎。今天，我們就來聊聊鈦合金試樣從取樣到保存的全流程要點，幫你避開那些影響結(jié)果的“隱形坑”。

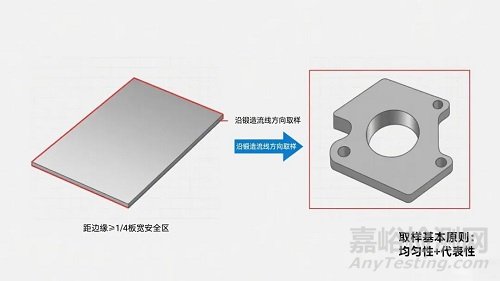

一、取樣：選對位置，才能代表材料“真面目”

取樣的核心原則只有兩個：均勻性和代表性。簡單說，就是你取的試樣得能反映材料的整體性能，還得避開“特殊區(qū)域”。

• 避開“雷區(qū)”：邊緣、表面缺陷、應力集中區(qū)堅決不能選。比如軋制板材的邊緣，在軋制時可能因受力不均導致性能“跑偏”，距邊緣至少1/4板寬的位置才是“安全區(qū)”。

• 跟著“流線”走：鍛件取樣得特別注意鍛造流線（金屬形成的纖維狀組織）。如果測試的是拉伸、彎曲性能，試樣軸線最好和流線方向一致，這樣才能模擬材料實際受力情況。想想看，要是流線方向和受力方向“對著干”，測試數(shù)據(jù)可就失真啦！

二、試樣形狀尺寸：按“試驗需求”定制，不能隨便來

不同試驗對試樣要求天差地別，選錯尺寸，結(jié)果可能差之千里。

• 布氏硬度試驗：厚度得是壓痕深度的10倍以上，不然壓痕可能“穿透”試樣；表面必須平整光潔，哪怕一點小凸起，都可能讓硬度值測不準。

• 洛氏硬度試驗：表面粗糙度要≤0.8μm，還得徹底去除氧化皮和油污。想想看，氧化皮就像給試樣穿了層“硬殼”，會直接干擾壓痕測量哦。

• 沖擊試驗：常用的V型和U型缺口試樣是“標準款”——V型缺口45°角、深2mm，U型缺口底部半徑1mm，尺寸都是10mm×10mm×55mm。缺口的作用是讓應力集中，讓試樣在沖擊時“該斷就斷”，精準測出韌性。

• 拉伸試驗：圓形試樣標距直徑多為5-10mm，長徑比通常5:1或10:1（比如直徑10mm，標距就選50mm或100mm）；矩形試樣厚度3-10mm、寬度10-30mm，標距和截面尺寸也有嚴格比例，目的是讓變形更均勻，數(shù)據(jù)更可靠。

三、加工方法：選對“工具”，才能保證精度

加工就像“雕琢”，方法不對，再好的材料也可能被“毀”。

• 車削與銑削：圓形拉伸試樣靠車削“塑形”，刀具、切削速度都得按材料硬度來選——硬材料用耐磨刀具，速度不能太快，否則容易“加工硬化”；矩形試樣適合銑削，能精準做出標距和夾持部分的輪廓。

• 切割方式：機械切割（鋸床）適合大塊試樣初步加工，成本低但速度慢；線切割精度高，能切復雜形狀，適合小型精密試樣，就是設備和技術(shù)要求高一點。

四、標記：清晰識別，還不能干擾測試

標記是試樣的“身份證”，不能亂涂亂畫。

• 內(nèi)容要全：試樣編號、材料牌號、取樣方向都得寫上，方便后續(xù)追溯。

• 位置要對：關(guān)鍵部位（標距、缺口）不能標記，避免應力集中；小型試樣或表面要求高的，用耐蝕標記筆更合適，寫在非工作面上，既清晰又不會被擦掉。

五、保存：做好“保鮮”，性能才穩(wěn)定

試樣制備完不是萬事大吉，保存不當，性能可能悄悄“變質(zhì)”。

• 保存年限：一般2-5年（國軍標、宇航標準除外），期間要定期檢查。

• 環(huán)境要求：干燥、陰涼、通風、避光、無腐蝕性氣體，缺一不可。潮濕會生銹，光照可能讓材料氧化，腐蝕性氣體更是“隱形殺手”。

• 存放方式：分裝或單獨存放都行，但容器要密封，還要標明熔煉批次、牌號等信息，不然時間久了很容易搞混。
