一、前言

隨著電子設備的集成化程度不斷提高，其內部電路的密度與復雜性大幅增加。大量電子元件被緊密安置在狹小空間內，使得電磁環境變得極為復雜。面對復雜的電磁環境，在設計不當或考慮不全面的時候我們需要進行整改。

在整改時我們除了要知道EMC三要素，即：噪聲源、傳播路徑和敏感設備。我們還要知道整改的三大手段，即：屏蔽、濾波和接地。相對來說濾波是在整改實例中應用得最多的一種手段，而屏蔽一般都是加屏蔽罩，接地更多的是為了平衡多塊板的地平衡問題。

二、案例

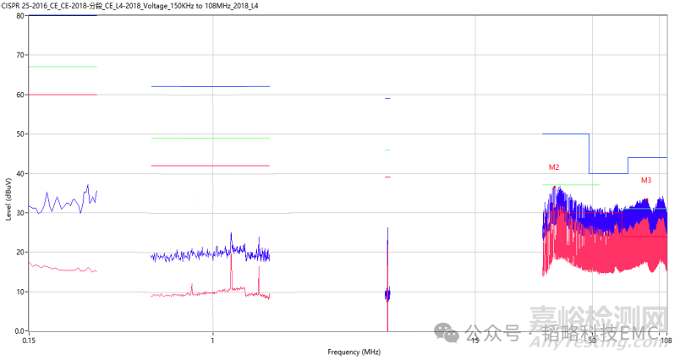

如下所示，是一個電壓法的測試數據，我們能看到低頻是很明顯的單支，高頻是像毛刺一樣連成的包絡，通過了解這些都是由DC-DC的開關頻率導致的。

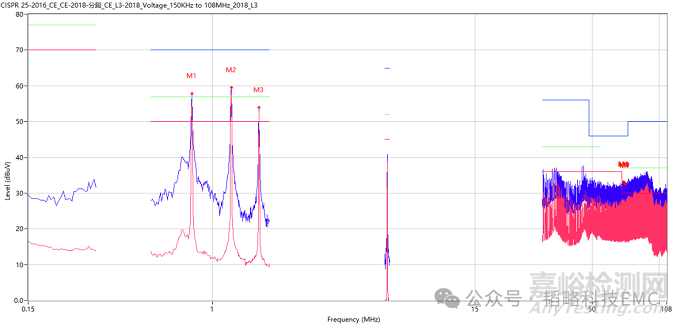

分析原理圖，看預留的電容是否能濾到我們超標的頻段，有的話也可增加同容值電容，增強濾波效果。在SW腳加RC吸收電路，同時在輸入端也加對應的濾波電容，測試數據有一點變化，但還是不通過。

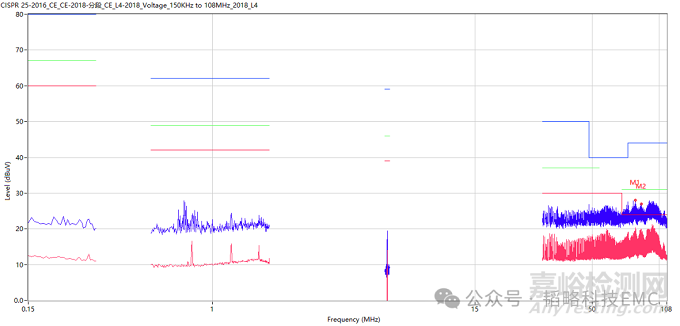

這個時候?yàn)V波作用不大，可能噪聲不是通過線輻射出來，那么按照常規的濾波手段來整改好像沒有太大的作用。這個時候考慮是不是通過空間輻射出來，這個板上也沒有預留屏蔽罩的位置，我們用銅箔做屏蔽，結果測試結果還是不通過，但是有改善，說明確實有噪聲通過了空間輻射。

三個手段中的屏蔽和濾波都用了，還剩下接地這個手段，要使用接地我們得看看這路DC-DC的layout，看看這個接地要接哪里的地。

從EMC的角度來看DC-DC的layout，首先我們要保證輸入濾波電容、輸出濾波電容、芯片、電感和續流二極管（現在很多芯片二極管內置了）這五大器件要保證在同層，其次我們要看這些器件所形成的回路小。

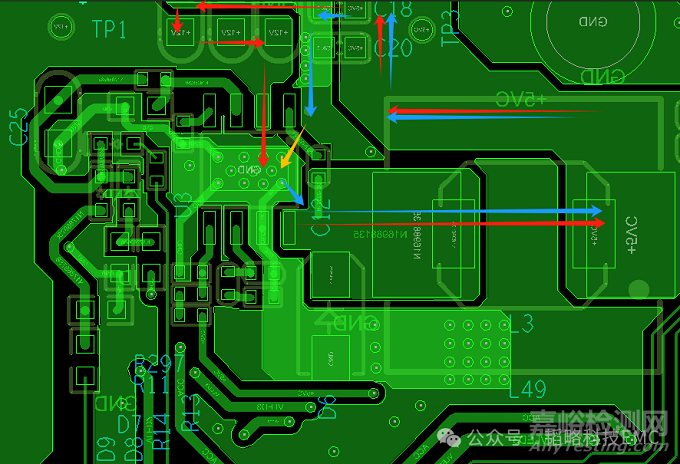

圖中紅藍兩色分別表示開關閉合和斷開的回路，目前能看到藍色回路是斷開的需要通過過孔回到芯片，所以我們可以考慮在這個位置飛一根地線看看效果（橙色箭頭位置）。

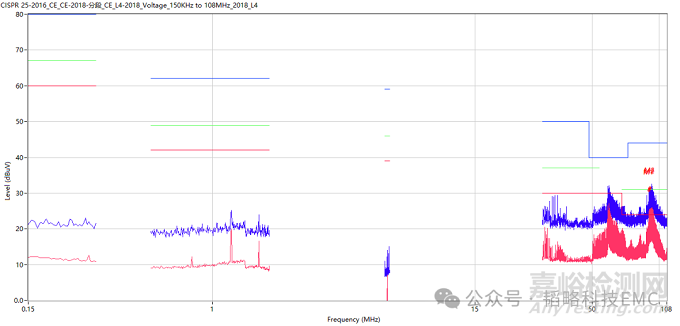

最終測試結果如下，我們可以看到已經通過測試。

三、總結

EMC整改需要把理論結合到實際，在理論和實際出現偏差的時候，我們需要考慮是不是有遺漏的問題。這個案例里一開始的濾波沒有問題，但是后續又引入了回路的問題，不同的問題所給出的解決方案是不一樣的，所以在一個解決方案沒有解決問題的時候，不要著急恢復，可以多疊加點方案。
