鐵氧體磁珠: 使用鎳鋅鐵氧體材料建造多層構造的技術，主要應用在EMC領域。廢話少說，直接引入正題。

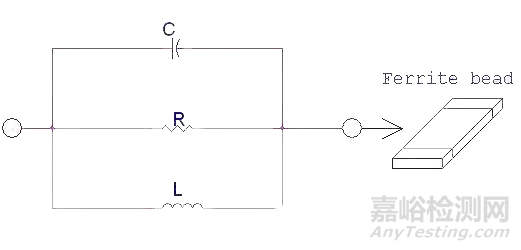

1、鐵氧體磁珠等效電路

抗計算（100Mhz）：

|Z|=1/|Y|
Y|100Mhz|=G+j(ωC-1/ωL) G=1/R

例如：600R@100Mhz的參數：DCR=0.15r; Lp=1.57uH; Cp=1.5pF;Rp=718r
Y|100Mhz|=[1,39.103+j(942,48. 10-6-101. 10-3)]S

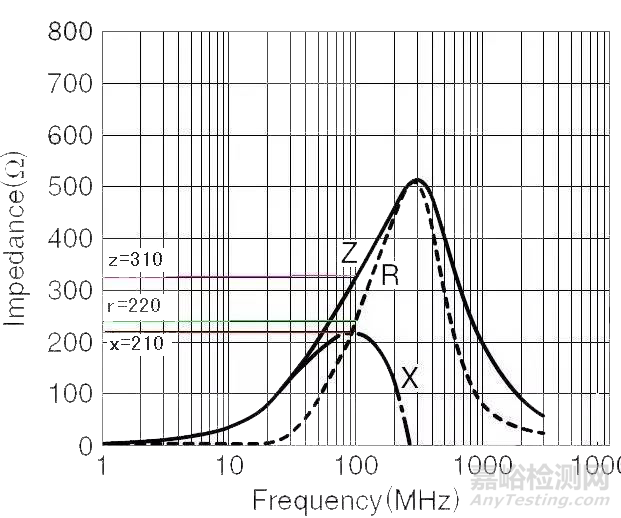

2、鐵氧體磁珠阻抗曲線

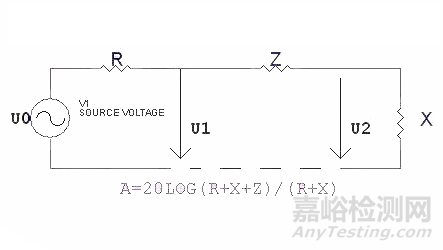

3、四極等效電路來計算插入衰減

從上面的阻抗曲線圖數據代入?yún)?shù)：

A=20log(220+210+310)/(210+220)=4.7(dB)

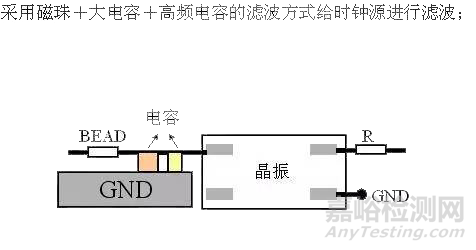

4、電路應用：

總結：磁珠選型號時：

1.鐵氧體磁珠等效電路主要應用電流參數。
2.插入衰減主要是設計時要對信號衰減程度決定阻抗大小。
