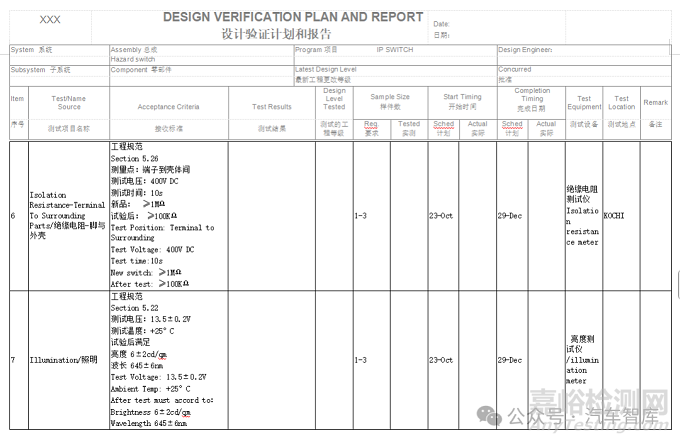

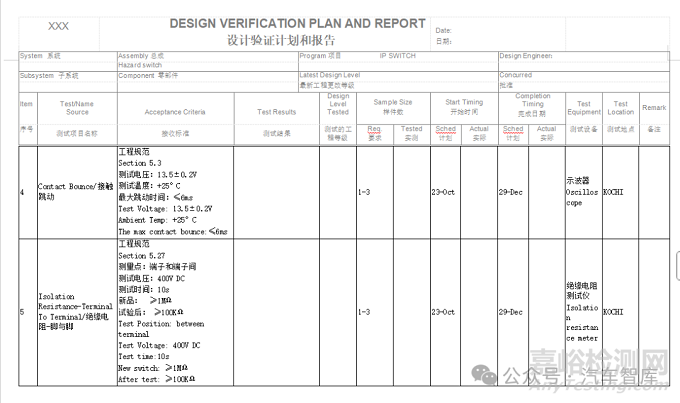

開關DV例子

測試規范：

開關電源的測試項目及檢驗規范

開關電源的測試：

開關電源的設計、制造及品質管理等測試需要精密的電子儀器設備來模擬電源供應器實際工作時之各項特性(亦即為各項規格)，并驗證能否通過。開關電源有許多不同的組成結構(單輸出、多輸出、及正負極性等)和輸出電壓、電流、功率之組合，因此需要具彈性多樣化的測試儀器才能符合眾多不同規格之需求。
電氣性能(Electrical Specifications)測試
當驗證電源供應器的品質時，下列為一般的功能性測試項目，詳細說明如下：

*功能(Functions)測試：
·輸出電壓調整(Hold-on Voltage Adjust)
·電源調整率(Line Regulation)
·負載調整率(Load Regulation)
·綜合調整率(Conmine Regulation)
·輸出漣波及雜訊(Output Ripple & Noise, RARD)
·輸入功率及效率(Input Power, Efficiency)
·動態負載或暫態負載(Dynamic or Transient Response)
·電源良好/失效(Power Good/Fail)時間
·起動(Set-Up)及保持(Hold-Up)時間

*保護動作(Protections)測試：
·過電壓保護(OVP, Over Voltage Protection)
·短路保護(Short)
·過電流保護(OCP, Over Current Protection)
·過功率保護(OPP, Over Power Protection)

*安全(Safety)規格測試：
·輸入電流、漏電電流等
·耐壓絕緣: 電源輸入對地，電源輸出對地；電路板線路須有安全間距。
·溫度抗燃：零組件需具備抗燃之安全規格，工作溫度須於安全規格內。
·機殼接地：需於0.1歐姆以下，以避免漏電觸電之危險。
·變壓輸出特性：開路、短路及最大伏安(VA)輸出
·異常測試：散熱風扇停轉、電壓選擇開關設定錯誤

*電磁兼容(Electromagnetic Compliance)測試：
電源供應器需符合CISPR 22、CLASS B之傳導與幅射的4dB馀裕度，電源供應器需在以下三種負載狀況下測試：
每個輸出為空載、每個輸出為50%負載、每個輸出為100%負載。
·傳導干擾/免疫：經由電源線之傳導性干擾/免疫
·幅射干擾/免疫：經由磁場之幅射性干擾/免疫
*可靠性(Reliability)測試：
老化壽命測試：高溫(約50-60度)及長時間(約8-24小時)滿載測試。

*其他測試：
·ESD：Electrostatic Discharge靜電放電(人或物體經由直接接觸或間隔放電引起)在2-15KV之ESD脈波下，
待測物之每個表面區域應執行連續20次的靜電放電測試，電源供應器之輸出需繼續工作而不會產生突波(Glitch)
或中斷(Interrupt)，直接ESD接觸時不應造成過激(Overshoot)或欠激(Undershoot)之超過穩壓范圍的狀況、及過電壓保護(OVP)、過電流保護(OCP)等。另外，於ESD放電電壓在高達25KV下，應不致造成元件故障(Failure)。
·EFT：Electrical Fast Transient or burst一串切換雜訊經由電源線或I/O線路之傳導性干擾(由供電或建筑物內引起)。
·Surge：經由電源線之高能量暫態雜訊干擾(電燈之閃動引起)。
·VD/I：Dips and Interrupts電源電壓下降或中斷(電力分配系統之故障或失誤所引起，例如供電過載或空氣開關跳動所引起)
·Inrush: 開機輸入沖擊電流，開關電源對供電系統的影響。

開關電源測試規范 作者 冰山一角 日期 2007-6-20 16:25:00

第一部分：電源指標的概念、定義
一． 描述輸入電壓影響輸出電壓的幾個指標形式。
    1． 絕對穩壓系數。
    A．絕對穩壓系數：表示負載不變時，穩壓電源輸出直流變化量△U0與輸入電網變化量△Ui之比。既：K=△U0/△Ui。
    B． 相對穩壓系數：表示負載不變時，穩壓器輸出直流電壓Uo的相對變化量△Uo與輸出電網Ui的相對變化量△Ui之比。急：
    S=△Uo/Uo / △Ui/Ui2.

 電網調整率。
    它表示輸入電網電壓由額定值變化+-10%時，穩壓電源輸出電壓的相對變化量，有時也以絕對值表示。
3. 電壓穩定度。
    負載電流保持為額定范圍內的任何值，輸入電壓在規定的范圍內變化所引起的輸出電壓相對變化△Uo/Uo（百分值），稱為穩壓器的電壓穩定度。

二． 負載對輸出電壓影響的幾種指標形式。
1． 負載調整率（也稱電流調整率）。
    在額定電網電壓下，負載電流從零變化到最大時，輸出電壓的最大相對變化量，常用百分?jǐn)?shù)表示，有時也用絕對變化量表示。

    2． 輸出電阻（也稱等效內阻或內阻）。
    在額定電網電壓下，由于負載電流變化△IL引起輸出電壓變化△Uo，則輸出電阻為
Ro=|△Uo/△IL| 歐。

三． 紋波電壓的幾個指標形式。
1． 最大紋波電壓。
    在額定輸出電壓和負載電流下，輸出電壓的紋波（包括噪聲）的絕對值的大小，通常以峰峰值或有效值表示。
2． 紋波系數Y（%）。
    在額定負載電流下，輸出紋波電壓的有效值Urms與輸出直流電壓Uo之比，既
y=Umrs/Uo x100%
3． 紋波電壓抑制比。
    在規定的紋波頻率（例如50HZ）下，輸出電壓中的紋波電壓Ui~與輸出電壓中的紋波電壓Uo~之比，即：
紋波電壓抑制比=Ui~/Uo~ 。
    這里聲明一下：噪聲不同于紋波。紋波是出現在輸出端子間的一種與輸入頻率和開關頻率同步的成分，用峰-峰（peak to peak）值表示，一般在輸出電壓的0.5%以下；噪聲是出現在輸出端子間的紋波以外的一種高頻成分，也用峰-峰（peak to peak）值表示，一般在輸出電壓的1%左右。紋波噪聲是二者的合成，用峰-峰（peak to peak）值表示，一般在輸出電壓的2%以下。

四． 沖擊電流。沖擊電流是指輸入電壓按規定時間間隔接通或斷開時，輸入電流達到穩定狀態前所通過的最大瞬間電流。一般是20A——30A。

五． 過流保護。是一種電源負載保護功能，以避免發生包括輸出端子上的短路在內的過負載輸出電流對電源和負載的損壞。過流的給定值一般是額定電流的110%——130%。

六． 過壓保護。是一種對端子間過大電壓進行負載保護的功能。一般規定為輸出電壓的130%——150%。

七． 輸出欠壓保護。當輸出電壓在標準值以下時，檢測輸出電壓下降或?yàn)楸Ｗo(hù)負載及防止誤操作而停止電源并發出報警信號，多為輸出電壓的80%——30%左右。

八． 過熱保護。在電源內部發生異?；蛞蚴褂貌划?dāng)而使電源溫升超標時停止電源的工作并發出報警信號。九． 溫度漂移和溫度系數。
    溫度漂移：環境溫度的變化影響元器件的參數的變化，從而引起穩壓器輸出電壓變化。常用溫度系數表示溫度漂移的大小。
    絕對溫度系數：溫度變化1攝氏度引起輸出電壓值的變化△UoT，單位是V/℃或毫伏每攝氏度。
    相對溫度系數：溫度變化1攝氏度引起輸出電壓相對變化△UoT/Uo，單位是V/℃。

十． 漂移。
    穩壓器在輸入電壓、負載電流和環境溫度保持一定的情況下，元件參數的穩定性也會造成輸出電壓的變化，慢變化叫漂移，快變化叫噪聲，介于兩者之間叫起伏。
    表示漂移的方法有兩種：

    1． 在指定的時間內輸出電壓值的變化△Uot。

    2． 在指定時間內輸出電壓的相對變化△Uot/Uo。
    考察漂移的時間可以定為1分鐘、10分鐘、1小時、8小時或更長。
    只在精度較高的穩壓器中，才有溫度系數和溫漂兩項指標。

十一． 響應時間。
    是指負載電流突然變化時，穩壓器的輸出電壓從開始變化到達新的穩定值的一段調整時間。
    在直流穩壓器中，則是用在矩形波負載電流時的輸出電壓波形來表示這個特性，稱為過度特性。

十二． 失真。
    這是交流穩壓器特有的。是指輸出波形不是正 波形，產生波形畸變，稱為畸變。

十三． 噪聲。按30HZ——18kHZ的可聽頻率規定，這對開關電源的轉換頻率不成問題，但對帶風扇的電源要根據需要加以規定。

十四． 輸入噪聲。為使開關電源工作保持正常狀態，要根據額定輸入條件，按由允許輸入外并疊加于工業用頻率的脈沖狀電壓（0——peak）制定輸入噪聲指標。一般外加脈沖寬度為100——800us，外加電壓1000V。

十五． 浪涌。這是在輸入電壓，以1分鐘以上的間隔按規定次數加一種浪涌電壓，以避免發生絕緣破壞、閃絡、電弧等異?，F(xiàn)象。通信設備等規定的數值為數千伏，一般為1200V。

十六． 靜電噪聲。指在額定輸入條件下，外加到電源框體的任意部分時，全輸出電路能保持正常工作狀態的一種重復脈沖狀的靜電。一般保證5——10KV以內。

十七． 穩定取?br>    允許使用條件下，輸出電壓最大相對變化△Uo/Uo 。

十八． 電氣安全要求（GB 4943-90）。

    1． 電源結構的安全要求。
    1） 空間要求。UL、CSA、VDE安全規范強調了在帶電部分之間和帶電部分與非帶電金屬部分之間的表面、空間的距離要求。UL、CSA要求：極間電壓大于等于250VAC的高壓導體之間，以及高壓導體與非帶電金屬部分之間（這里不包括導線間），無論在表面間還是在空間，均應有0.1英寸的距離；VDE要求交流線之間有3mm的徐變或2mm的凈空隙；IEC要求：交流線間有3mm的凈空間隙及在交流線與接地導體間的4mm的凈空間隙。另外，VDE、IEC要求在電源的輸出和輸入之間，至少有8mm的空間間距。
    2） 電介質實驗測試方法（打高壓：輸入與輸出、輸入和地、輸入AC兩級之間）。
    3） 漏電流測量。漏電流是流經輸入側地線的電流，在開關電源中主要是通過靜噪濾波器的旁路電容器泄露電流。UL、CSA均要求暴露的不帶電的金屬部分均應與大地相接，漏電流測量是通過將這些部分與大地之間接一個1.5K歐的電阻，其漏電流應該不大于5毫安。VDE允許：用1.5K歐的電阻與150nP電容并接。并施加1.06倍額定使用電壓，對數據處理設備，漏電流應不大于3.5毫安。一般是1毫安左右。
    4） 絕緣電阻測試。VDE要求：輸入和低電壓輸出電路之間應有7M歐的電阻，在可接觸到的金屬部分和輸入之間，應有2M歐的電阻或加500V直流電壓持續1分鐘。
    5） 印制電路板要求。要求是UL認證的94V-2材料或比此更好的材料。

    2． 對電源變壓器結構的安全要求。
    1） 變壓器的絕緣。變壓器的繞組使用的銅線應為漆包線，其他金屬部分應涂有瓷、漆等絕緣物質。
    2） 變壓器的介電強度。在實驗中不應出現絕緣層破裂和飛弧現象。
    3） 變壓器的絕緣電阻。變壓器繞組間的絕緣電阻至少為10M歐，在繞組與磁心、骨架、屏蔽層間施加500伏直流電壓，持續1分鐘，不應出現擊穿、飛弧現象。
    4） 變壓器濕度電阻。變壓器必須在放置于潮濕的環境之后，立即進行絕緣電阻和介電強度實驗，并滿足要求。潮濕環境一般是：相對濕度為92%（公差為2%），溫度穩定在20到30攝氏度之間，誤差允許1%，需在內放置至少48小時之后，立即進行上述實驗。此時變壓器的本身溫度不應該較進入潮濕環境之前測試高出4攝氏度。
    5） VDE關于變壓器溫度特性的要求。
    6） UL、CSA關于變壓器溫度特性的要求。
    注： IEC——International Electrotechnical Commission
    VDE——Verbandes Deutcher Electrotechnicer
    UL——Underwriters’ Laboratories
    CSA——Canadian Standards Association
    FCC—— Federal Communications Commission

十九． 無線電騷擾（按照GB 9254-1998測試）。

    1． 電源端子騷擾電壓限值。

    2． 輻射騷擾限值。

二十． 環境實驗。
    環境試驗是將產品或材料暴露到自然或人工環境中，從而對它們?cè)趯?shí)際上可能遇到的貯存、運輸和使用條件下的性能作出評價。
    ⑴ 低溫
    ⑵ 高溫
    ⑶ 恒定濕熱
    ⑷ 交變濕熱
    ⑸ 沖撞（沖擊和碰撞）
    ⑹ 振動
    ⑺ 恒加速
    ⑻ 貯存
    ⑼ 長霉
    ⑽ 腐蝕大氣（例如鹽霧）
    ⑾ 砂塵
    ⑿ 空氣壓力（高壓或低壓）
    ⒀ 溫度變化
    ⒁ 可燃性
    ⒂ 密封
    ⒃ 水
    ⒄ 輻射（太陽或核）
    ⒅ 錫焊
    ⒆ 接端強度
    ⒇ 噪聲：微打65DB二十一． 電磁兼容性試驗。
    電磁兼容性試驗（electromagnetic compatiblity EMC）
    電磁兼容性是指設備或系統在共同的電磁環境中能正常工作且不對該環境中 任何事物構成不能承受的電磁干擾的能力。
    電磁干擾波一般有兩種傳播途徑,要按各個途徑進行評價.一種是以波長長的頻帶向電源線傳播,給發射區以干擾的途徑,一般在30MHZ以下.這種波長長的頻率在附屬于電子設備的電源線的長度范圍內還不滿1個波長，其輻射到空間的量也很少，由此可掌握發生于電源線上的電壓，進而可充分評估干擾的大小，這種噪聲叫做傳導噪聲。
    當頻率達到30MHZ以上，波長也會隨之變短。這時如果只對發生于電源線的噪聲源電壓進行評價，就與實際干擾不符。因此，采用了通過直接測定傳播到空間的干擾波評價噪聲大小的方法，該噪聲就叫做輻射噪聲。測定輻射噪聲的方法有上述按電場強度對傳播空間的干擾波進行直接測定的方法和測定泄露到電源線上的功率的方法。
    電磁兼容性試驗包括以下試驗：
    ① 磁場敏感度：（抗擾性）設備、分系統或系統暴露在電磁輻射下的不希望有的響應程度。敏感度電平越小，敏感性越高，抗擾性越差。固定頻率、峰峰值的磁場
    ② 靜電放電敏感度：具有不同靜電電位的物體相互靠近或直接接觸引起的電荷轉移。300PF電容充電到-15000V，通過500歐電阻放電?？沙睿磐旰笠?。數據傳遞、儲存，不能丟
    ③ 電源瞬態敏感度：包括尖峰信號敏感度（0.5us 10us 2倍）、電壓瞬態敏感度（10%-30%，30S恢復）、頻率瞬態敏感度（5%-10%，30S恢復）。
    ④ 輻射敏感度：對造成設備降級的輻射干擾場的度量。（14K-1GHZ，電場強度為1V/M）
    ⑤ 傳導敏感度：當引起設備不希望有的響應或造成其性能降級時，對在電源、控制或信號線上的干擾信號或電壓的度量。（30HZ-50KHZ 3V ，50K-400M 1V）
    ⑥ 非工作狀態磁場干擾：包裝箱4.6m 磁通密度小于0.525uT,0.9m 0.525Ut。
    ⑦ 工作狀態磁場干擾：上、下、左、右交流磁通密度小于0.5mT。
    ⑧ 傳導干擾：沿著導體傳播的干擾。10KHz-30MHz 60(48)dBuV。
    ⑨ 輻射干擾：通過空間以電磁波形式傳播的電磁干擾。10KHz-1000MHz 30 屏蔽室60(54)uV/m。

汽車線束驗證試驗(DV試驗)

汽車零部件從設計歸屬上分為兩類：1.主機廠設計的零部件；2. 供應商設計的零部件；主機廠設計的零部件通常的DFMEA設計失效模式分析和DVP設計驗證計劃都是有主機廠工程師來寫的。供應商設計的零部件通常也叫黑匣子件，DFMEA設計失效模式分析和DVP設計驗證計劃都是有供應商來寫的。

主機廠的會有各種系統級和部件級的設計規范和試驗方法。試驗方法里面會有具體的試驗方法要求，試驗設備要求和試驗次數要求。供應商的各類試驗規范和試驗方法要求通常不會直接發給主機廠，尤其國際供應商是DFMEA基本只能到供應商處看。 驗證試驗分為DV和PV，DV是Design Verification設計驗證，此時可以是手工件或者模具件。PV是Product Verification產品驗證，必須是模具件，并從供應商的量產生產線上做出來的零件。PV之后的零件再完成PPAP審核，就具備了量產供貨資格了。 測試要求一般是通過對產品的需求分解而來，這個在整車和部件上都是通用的，這里的需求包含了對市場的預期、國家的法律法規，用戶的需求等等。 整車方面，中國有針對乘用車的強制檢驗標準，大概40余項，對于可以在市場售賣的車輛而言，這些試驗是必須通過的，大家也可以百度的到，這里不去多說。個別廠商也會對產品做一些其他要求，比方說噪音，振動等，所以這些試驗也不可避免。 試驗根據項目階段的不同也分為開發性試驗和批量批準的試驗，兩者或有重疊，但是不完全相同，目的也不同。 零部件方面，根據位置的不同，所處環境的不同，功能要求的不同以及壽命要求的不同，試驗的項目、方法與指標也略有不同。針對車上的每一個零件，都會有經過需求分解，標準（國家標準、行業標準和企業標準）分析后得到的試驗項目列表，下面我試著就幾個方面舉些例子： A, ECU，發動機控制器這個部件實在是太復雜了，小編也只能是道聽途說。首先是針對功能方面，整個發動機的性能（功率，排放等）都受其控制，那么所有的發動機臺架試驗基本都是在針對ECU中的程序進行，這是其特殊性，另外，因?yàn)槠浒惭b位置的關系，可能會接收到較大的振動，并且環境溫度較高（發動機周圍），這里也影響其零部件的穩固及安裝方式的穩固，所以振動，可能是不同溫度下的振動就需要特別關注。 B，車用線束的功能為提供能量及傳遞信號，對于能量而言，例如能量的耗費情況，或者說電壓降就是必須關注的內容，對于信號傳遞而言，減少外界干擾就是重中之重。另外，線束中的塑殼是塑料件，要求阻燃乃至不可燃燒。 C, 以上是一些專用產品的試驗關注方向，主要是一些針對功能及特性的試驗，另外，電子器件還有一些基本上都有遵從的試驗要求：電子電氣試驗以及萬惡的EMC。先說電子電氣方面，因?yàn)檐囕v電源在不同階段（汽車的啟動，怠速，正常運行）存在不同的變換，個別零部件會受到因?yàn)榘l(fā)電機帶來的交流變化的影響，另外其他相關負載也可能發生變化，在這些變化中，零部件要求能夠正常工作或者正常復位（根據功能要求確定），所以，大致會有一些躍變啟動，長時高壓，長時低壓，甩負荷，交流影響，負載突降等方面的試驗內容。 D, 再說EMC方面，電磁兼容性EMC（Electro Magnetic Compatibility），是指設備或系統在其電磁環境中符合要求運行并不對其環境中的任何設備產生無法忍受的電磁干擾的能力。因此，EMC包括兩個方面的要求：一方面是指設備在正常運行過程中對所在環境產生的電磁干擾不能超過一定的限值；另一方面是指器具對所在環境中存在的電磁干擾具有一定程度的抗擾度，即電磁敏感性。（引自百度），EMC試驗中包含了防止干擾其他零件以及防止其他零件干擾的試驗，具體可參照標準GB/T4365—1995（電磁兼容術語），CISPR等標準。 對了，還有防塵防水等。 另外，因?yàn)樗械漠a(chǎn)品逃不開材料這個字眼，比方說外飾件或者內飾件的塑料，線束的導線，電子器件的外殼及針腳等。所以，在設計部門定義好材料的要求之后，所有的材料也需要經過材料試驗，比方說強度，韌性，熱形變等等。對于設計金屬的零部件（例如車身，單片機）而言，防腐蝕試驗也是必須的，大多采用中性鹽霧或酸性鹽霧加速試驗。 關于產品的儲存，運輸也有一些試驗標準，總是覆蓋了產品的整個過程。 以上也只是介紹了一些常見的試驗，事實上，每一個零件都有其試驗標準，但是不妨從功能（需求），耐久（壽命），環境（溫度，濕度，光照，振動，電磁，人）等方面進行分析與歸納。 問題二，測試次數或者拓展一下，測試時長是怎么得來的，依我所知有兩種途徑：A, 從實踐出發，很多企業的企標都是根據其經驗得來，在其公司幾十年甚至幾百年的發展過程中，肯定也會碰到形形色色的問題，廠商也會根據這些問題的一些數據確定之后產品的試驗標準，這也是一家公司的核心啊。 B, 理論計算，舉個簡單的例子，一個開關一天會開關一次，那么一年就是365次，3年就是365*3次。當然，這個數據不會這么簡單的制定，肯定也會摻進去經驗修正的。

汽車-電子零部件試驗標準

電子模塊為滿足車載應用的要求，在開發過程中及量產前均需要進行 一些功能及性能的測試及試驗，這些測試從器件到系統，涵蓋了元器件、芯片、單元電路及零部件，在車型量產前還會對車輛進行路試，包括高低溫、溫濕度等試驗。

對一個具體的零部件來講，OEM 通常重點關注的是產品的 DV 測試及PV 測試，而 Tier 1 除了需要保證最終的 DV、PV 測試結果外，還需要在開發過程中對產品進行各種單元級及系統級的軟硬件功能、性能及參數的測 試，最后在產品量產時，還需要通過EOL 測試對產品進行下線前的 100% 功能檢測，以保證產品質量的一致性及高可靠性。

5.1  試驗標準

汽車行業標準眾多，既有整車級的，也有零部件級的；既有強制性的， 也有推薦性的。根據國家標準全文公開系統網站（openstd.samr.gov.cn）數據，我國關于道路車輛的推薦性國家標準現行的共 765 項，而強制性國家標準共 128 項。

5.1.1 強制性國家標準

我國的標準分強制性標準（以 GB 開頭） 和非強制性標準（即推薦性標準，以 GB/T 開頭），對于汽車行業也是如此。截至 2022 年 4 月 2 日，國家標準化管理委員會已批準發布的汽車（含摩托車） 強制性國家標準共 128 項，其中適用于乘用車的強制性國家標準共 67 項，適用于商用車的強制性國家標準共 85 項。

汽車行業的強制性國家標準主要涉及四個方面：一般安全、主動安全、被動安全、環保與節能，見表 5-1。表中的標準數量按照商用車及乘用車進行了劃分，同時給出了標準涉及的方面，如刮水器、防盜裝置、車速表、喇叭等相關標準屬于一般安全，而制動燈、晝行燈、前 / 后霧燈、倒車燈、駐車燈、輪胎、轉向系統、制動系統等屬于主動安全。

表 5-1   汽車行業的強制性國家標準數量及涉及方面

標準類型	標準數量		涉及方面
	乘用車	商用車
一般安全	20	27	間接視野裝置、刮水器、防盜裝置、車速表、喇叭、罐車、燃?xì)廛嚒⑽；嚒⑿＼?、車輛標識及代號、限速裝置、外廓尺寸、軸荷及質量、電磁兼容性（乘用車）、前方視野（乘用車）、刮水器及玻璃洗滌（乘用車） 等
主動安全	22	23	車燈（燈絲燈泡、LED、氣體放電燈、前照燈、轉向燈、位置燈、示廓燈、制動燈、晝行燈、前 / 后霧燈、倒車燈、駐車燈、側標志燈等）、回復反射器、反光標識、輪胎、車輪安全、轉向系統、商用車制動系統、制動軟管、制動器襯片、胎壓監測（乘用車）、三角警告牌（乘用車） 等
被動安全	18	22	內飾材料阻燃性、座椅及頭枕、兒童乘員用約束系統、安全帶、油箱、防轉向機構傷害、門鎖及車門保持件、乘員保 護、安全玻璃、校車座椅、客車滅火器、客車上部結構強度等
環保與節能	7	14	排放、無線電騷擾特性、電磁兼容性（商用車）、商用車燃料消耗、加速行駛車外噪聲、輕型汽車能源消耗量標識、燃料消耗量限值

由表 5-1 可見，強制性國家標準全部都聚焦在安全與排放方面，其他方面如溫度環境、濕度環境、電氣環境、防護等級、振動與機械性能、電磁兼容等則較少或沒有涉及。

5.1.2 標準之間的關系

在汽車行業的所有標準中，推薦性標準達到 765 項，為強制性標準128 項的 6 倍，占比達到 85.7%，可見推薦性標準的數量是占絕大多數的， 而通常使用最多的也正是這些推薦性標準。對于汽車電子零部件來講，如 功能或應用涉及相關的強制性國家標準，就必須先滿足強制性國家標準；如零部件功能或應用不涉及相關的強制性國家標準，則只需要滿足相關推 薦性國家標準或企業標準即可。圖 5-1 為汽車電子零部件相關行業標準之間的關系。

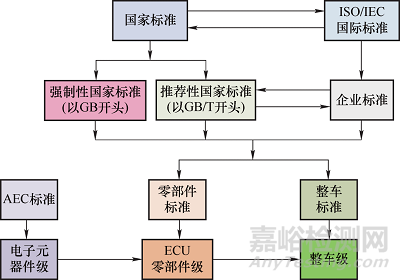

圖 5-1   汽車電子零部件相關行業標準之間的關系

圖 5-1 中，從電子元器件到零部件，再到整車，電子元器件依據的是AEC 標準；ECU 等電子零部件以及整車需要同時依據國家標準及企業標準， 而企業標準通常來自或基于國家標準及 ISO/IEC  等國際標準，我國的國家標準通常也采用 ISO/IEC 等國際標準。

5.1.3  OEM 相關標準

在汽車行業，大多數 OEM 會要求 Tier 1 按照車企的標準來做試驗，國內的 OEM  一般都參考國際標準或其合資伙伴的標準來制定其相應的企業標準，而外資品牌通常都有其成熟的企業標準，并且某些測試項目是  ISO/IEC 標準中沒有的，如福特、大眾的不少標準都略高于ISO/IEC 標準。整體來說， 各 OEM 的標準基本上大同小異，一個 Tier 1 的零部件通過了一家 OEM 的 試驗標準，通常也可以通過其他家的試驗標準；而且Tier 1 在設計產品時也會加入自己的設計要求來盡量滿足整個行業的測試標準，以便提高產品在整個行業的通用性，降低零部件的定制化屬性。

在汽車行業，電子零部件通常都采用定點招標的開發方式。在 Tier  1拿到項目后，OEM 的試驗標準會同項目開發需求一起發給 Tier 1，Tier 1在產品硬件設計完成后，需要按照 OEM 的試驗標準及要求對產品進行測試，這個測試主要用于驗證產品的硬件及結構類設計，即常說的 DV 試驗， 在 DV 試驗完成后，產品的硬件及結構設計就可以凍結，軟件可以繼續保持更新。

對電子零部件來講，各 OEM 的企業標準本質上差異并不大，基本都是參考相關的 IEC/ISO 標準制定的，可以看作是相關國家標準的延伸，而國家標準也大都是參考這些國際標準。下面舉例介紹 OEM 的企業標準

1. 通用汽車

（1）環境試驗

GMW 3172：電氣 / 電子元器件的環境、可靠性及性能要求符合性分析、開發及驗證總規范，參考 ISO 16750-2，3，4 等標準。

（2）EMC 試驗

GMW3097 電氣 / 電子元器件及子系統的電磁兼容性通用規范，參考 IEC CISPR25、ISO 10605、ISO 7637-1，2，3、ISO 11452-1，2，4，8，9 等標準。

GMW3091：車輛電磁兼容的總規范，參考 IEC CISPR25、ISO 10605、ISO 11452-1，2，3 等標準。

2. 一汽轎車

（1）環境試驗

Q/FC-CA06-003A：乘用車電子電器零部件通用技術要求，參考 ISO 16750、ISO 20653 等標準。

（2）EMC 試驗

QFC-CC06-001：乘用車電子電器零部件電磁兼容性試驗要求，參考GB/T 18655、ISO 7637-1，2，3、ISO 11452-1，2，4，8，9、ISO 10605 等標準。

5.2 電子零部件相關標準

汽車電子零部件采用的大部分常用試驗標準都是非強制性標準，這些標準通常都是依據相關國際標準（如 IEC 或 ISO 標準） 制定的，電子零部件通過相應測試項目及等級后就可以認為其滿足了車載應用要求。

通常來講，ISO/IEC 等國際標準可以看作是所有標準的基礎，無論是國家標準、企業標準還是其他標準，都可以看作其衍生標準。對剛進入汽車行業或想了解汽車行業標準的人，建議從 ISO/IEC 等國際標準入手，讀英文原版標準，但不要試圖一次性從頭讀到尾，可以在涉及哪一部分時就 專門讀哪個片段即可，并且要多讀、反復讀。另外也可以先挑自己感興趣 的章節重點去讀，讀得多了，加上有一些行業應用經驗后，自然就慢慢融 會貫通了。

關于電子零部件的標準眾多，但大體可以分為環境（電氣、機械、氣候、防護等） 及 EMC（干擾及抗干擾） 兩方面。

5.2.1  環境相關試驗標準

環境相關試驗標準又可以細分為電氣、機械、氣候、防護相關類試驗標準，見表 5-2。

表 5-2   電子零部件環境相關試驗標準

標準編號	標準名稱	國際標準	實施日期	狀態
GB/T 28046.1— 2011	道路車輛 電氣及電子設備的環境條件和試驗 第 1 部分：一般規定	ISO 16750-1：2006， MOD ①	2012-02-01	現行
GB/T 28046.2— 2019	道路車輛 電氣及電子設備的環境條件和試驗 第 2 部分：電氣負荷	ISO 16750-2：2012， MOD	2020-05-01	現行
GB/T 28046.3— 2011	道路車輛 電氣及電子設備的環境條件和試驗 第 3 部分：機械負荷	ISO 16750-3：2007， MOD	2012-02-01	現行
GB/T 28046.4— 2011	道路車輛 電氣及電子設備的環境條件和試驗 第 4 部分：氣候負荷	ISO 16750-4：2006， MOD	2012-02-01	現行
GB/T 28046.5— 2013	道路車輛 電氣及電子設備的環境條件和試驗 第 5 部分：化學負荷	ISO 16750-5：2010， MOD	2012-04-15	現行
GB/T 30038— 2013	道路車輛 電氣電子設備防護等級（IP 代碼）	ISO 20653：2006， MOD	2014-07-01	現行
GB/T 4208—2017	外殼防護等級（IP 代碼）	IEC 60529：2013， IDT	2018-02-01	現行

① ISO 16750 的 5 個標準（1~5） 已全部升級為 ISO 16750-1/2/3/4/5:2023，發布時間為 2023 年7 月，對應的國家標準 GB/T 28046 尚未更新，故本書仍沿用現行國標對應的版本。

由表 5-2 可見，環境試驗標準主要依據 GB/T 28046（ISO 16750） 系列標準，同時 GB/T 28046 標準還引用了 GB/T 2423《電工電子產品環境試驗》系列標準，如溫濕度、溫度變化、鹽霧、碰撞、跌落、振動等標準，同時考慮了以下環境因素：

1) 世界地理和氣候。車輛幾乎在世界所有陸地區域使用和運行，由于外界氣候，包括可以預測的天氣和季節的變化，使車輛環境條件有重大變   化。標準需要在世界范圍內考慮溫度、濕度、降水和大氣條件，還包括灰 塵、污染和海拔高度等。

2) 車輛類型。車輛的設計特征決定了車輛內（和車輛上） 的環境條件， 如發動機類型帶來的供電電壓的差異等。

3) 車輛使用條件和工作模式。車輛的使用條件即由道路質量、路面類型、道路地形、車輛使用和駕駛習慣引起的車輛環境條件的變化。車輛的工作模式如貯存、運輸、啟動行駛及停車等都應予以考慮。

4) 零部件的生命周期。零部件的生命周期即在制造、運輸、裝卸、貯存、車輛裝配、車輛保養和維修過程中，電氣電子設備耐受的環境條件。

5) 車輛供電電壓。車輛的使用、工作模式、電氣分布系統設計甚至氣候條件會導致供電電壓變化，引起車輛電氣系統的故障，如可能發生的交流發電機過電壓和連接系統的開路等。

6) 在車輛內的安裝位置。在目前或未來的車輛中，零部件可能安裝在車輛的任何位置，每一特定應用的環境要求通常取決于安裝位置。車輛的每個位置都有特定的環境負荷。如發動機艙的溫度范圍不同于乘客艙，振動負荷也是如此。此時不僅振動的量級不同，振動的類型也不同。安裝在底盤上的組件承受的是典型的隨機振動，而安裝在發動機上的系統 / 組件，還應考慮來自發動機的正弦振動和隨機振動。又如安裝在門上的零部件因受門的撞擊要經受大量的機械沖擊。

在實際的試驗中，則通常按照試驗的類型及客戶要求對樣品進行分組及試驗，而非直接按照標準規定的項目對樣品進行試驗。

5.2.2  EMC 相關標準

汽車電子零部件產品相關的 EMC 試驗標準較環境標準更多，標準也更復雜，更難理解，但大體可以分為兩大部分：干擾（騷擾）/ 發射和抗干擾， 如圖 5-2 所示。

圖 5-2   汽車電子零部件 EMC 試驗標準

1. 干擾（騷擾）/ 發射

干擾也稱騷擾，相關的試驗通常被稱為發射測試，相應的試驗標準見 表 5-3。

表 5-3 干擾（騷擾）/ 發射相關試驗標準

國家標準編號	標準名稱	參考國際 / 國家標準	實施日期	狀態
GB/T 18655—2018	車輛、船和內燃機無線電騷擾特性 用于保護車載接收機的限值和測量方法	IEC CISPR 25：2016， MOD	2019-02-01	現行
GB/T 21437.2— 2021	道路車輛 電氣/ 電子部件對傳導和耦合引起的電騷擾試驗方法 第 2 部分：沿電源線的電瞬態傳導發射和抗擾性	ISO 7637-2：2011， MOD	2022-07-01	現行
GB 34660—2017	道路車輛 電磁兼容性要求和試驗方法	GB/T 18655—2018 GB/T 21437.2—2021 GB/T 33012.1—2016 GB/T 33012.2—2016 GB/T 33012.4—2016 GB/T 33014.1—2016 GB/T 33014.2—2016 GB/T 33014.3—2016 GB/T 33014.4—2016 GB/T 33014.5—2016 IEC CISPR 12：2005	2018-01-01	現行

GB/T 18655—2018 為推薦性國家標準，主要參考國際標準 IEC CISPR 25：2016，MOD，僅適用于零部件，同時涵蓋了傳導干擾 / 發射測試及輻射干擾 / 發射測試兩部分。

GB/T 21437.2—2021 為推薦性國家標準，參考國際標準 ISO 7637-2：2011，MOD，主要內容是規定沿電源線的瞬態抗干擾試驗，但其中有一部 分規定了瞬態傳導干擾試驗。

而 GB 34660—2017 為強制性國家標準，同時涵蓋了整車及電子/ 電氣零部件，標準同時參考了 GB/T 18655—2018（干擾 / 發射）、GB/T 21437.2—2021（沿電源線的電瞬態傳導發射和抗擾性）、GB/T 33012（整車輻射抗擾性）、GB/T 33014（零部件輻射抗擾性）、IEC CISPR 12：2005（整車） 等標準。

2.  抗干擾

關于抗干擾的標準較多，甚至可以說是所有 EMC 標準中最多的。但簡單來講，抗干擾主要分為兩部分：傳導抗干擾與輻射抗干擾，其中傳導抗干擾最常用的標準是 GB/T 21437.2—2021（ISO 7637-2：2011，MOD） 沿電源線的電瞬態傳導發射和抗擾性，而 GB/T 21437.3—2021（ISO 7637-3：2016， MOD） 非電源線（通常指信號線） 的電瞬態抗干擾性標準則依據具體零部件類型和客戶要求而定。因 GB/T 21437 對傳導抗干擾的兩個脈沖的相關規定移到了 GB/T 28046.2 中，所以相關標準還必須包含 GB/T 28046.2，這部分內容在 4.6.2 節有詳細描述。

輻射抗干擾的標準為 GB/T 33014，對應的國際標準為 ISO 11452，標準共 9 項，每項標準均一一對應。除標準第 1 部分外，第 2、3、4、5、7、8、9、10 部分均為對不同測試方法的規定。其中常用的為第 2 部分：電波暗室法（裝有吸波材料的屏蔽室，Absorber-Lined Shielded Enclosure，ALSE， 簡稱電波暗室，電波暗室法又稱為 ALSE 法或自由場法） 和大電流注入法（BCI）?？垢蓴_相關試驗標準見表 5-4。

表 5-4   抗干擾相關試驗標準

國家標準編號	標準名稱	相應國際標準	實施日期	狀態
GB/T 21437.1—2021	道路車輛 電氣 / 電子部件對傳導和耦合引起的電騷擾試驗方法 第 1 部分：定義和一般規定	ISO 7637-1：2015， MOD	2022-07-01	現行
GB/T 21437.2—2021	道路車輛 電氣 / 電子部件對傳導和耦合引起的電騷擾試驗方法 第 2 部分：沿電源線的電瞬態傳導發射和抗擾性	ISO 7637-2：2011， MOD	2022-07-01	現行
GB/T 21437.3—2021	道路車輛 電氣 / 電子部件對傳導和耦合引起的電騷擾試驗方法 第 3 部分：對耦合到非電源線電瞬態的抗擾性	ISO 7637-3：2016， MOD	2022-07-01	現行
GB/T 28046.2—2019	道路車輛 電氣及電子設備的環境條件和試驗 第 2 部分：電氣負荷	ISO 16750-2：2012， MOD	2020-05-01	現行
GB/T 19951—2019	道路車輛 電氣 / 電子部件對靜電放電抗擾性的試驗方法	ISO 10605：2008 MOD	2020-01-01	現行

（續）

國家標準編號	標準名稱	相應國際標準	實施日期	狀態
GB/T 33014.1—2016	道路車輛 電氣 / 電子部件對窄帶輻射電磁能的抗擾性試驗方法 第 1 部分：一般規定	ISO 11452-1：2005， MOD	2017-11-01	現行
GB/T 33014.2—2016	道路車輛 電氣 / 電子部件對窄帶輻射電磁能的抗擾性試驗方法 第 2 部分：電波暗室法	ISO 11452-2：2004， MOD	2017-11-01	現行
GB/T 33014.3—2016	道路車輛 電氣 / 電子部件對窄帶輻射電磁能的抗擾性試驗方法 第 3 部分：橫電磁波 （TEM）①小室法	ISO 11452-3：2001， MOD	2017-11-01	現行
GB/T 33014.4—2016	道路車輛 電氣 / 電子部件對窄帶輻射電磁能的抗擾性試驗方法 第 4 部分：大電流注入（BCI）②法	ISO 11452-4：2005， MOD	2017-11-01	現行
GB/T 33014.5—2016	道路車輛 電氣 / 電子部件對窄帶輻射電磁能的抗擾性試驗方法 第 5 部分：帶狀線法	ISO 11452-5：2002， MOD	2017-11-01	現行
GB/T 33014.7—2020	道路車輛 電氣 / 電子部件對窄帶輻射電磁能的抗擾性試驗方法 第 7 部分：射頻功率直接注入法	ISO 11452-7：2003， MOD	2021-07-01	現行
GB/T 33014.8—2020	道路車輛 電氣 / 電子部件對窄帶輻射電磁能的抗擾性試驗方法 第 8 部分：磁場抗擾法	ISO 11452-8：2015， MOD	2021-07-01	現行
GB/T 33014.9—2020	道路車輛 電氣 / 電子部件對窄帶輻射電磁能的抗擾性試驗方法 第 9 部分：便攜式發射機法	ISO 11452-9：2012， MOD	2021-07-01	現行

（續）

國家標準編號	標準名稱	相應國際標準	實施日期	狀態
GB/T 33014.10—2020	道路車輛 電氣 / 電子部件對窄帶輻射電磁能的抗擾性試驗方法 第10 部分：擴展音頻范圍的傳導抗擾法	ISO 11452-10：2009， MOD	2021-07-01	現行

① TEM：Transverse Electromagnetic，橫電磁波。② BCI：Bulk Current Injection，大電流注入。
