凍干機廣泛應用于制藥、食品、生物等領域，主要分為實驗室型、中試型和生產型。由于不同類型的結構原理存在的差異(主要體現在冷阱位置不同)會導致加熱或制冷的方式、位置及測量要求不同，因此，為確保凍干過程的精確控制，提高產品的質量，本文針對其結構原理及現有的測量方法進行對比，并分析測量要求差異及存在問題。

真空冷凍干燥是凍干疫苗等生物制品和藥品生產中的關鍵環節。凍干機作為其主體設備，性能是否滿足要求并穩定可靠，關系著藥品的質量和人們的生命健康。因此，需對溫度、真空度進行精確控制。同時，不變性與速度進一步增加了兩者的準確性和穩定性要求，生產廠家在凍干前需進行實驗驗證，確保其工作狀態滿足工藝要求[1-2]。

凍干機是將物料中的水分在低溫、真空環境下直接升華成水蒸氣，從而實現干燥目的，能在最大程度上保留物料的活性、營養成分和原有形態，延長物料的保存期限，廣泛應用于制藥、食品、生物等領域[3-5]。由于各類型的結構及原理存在顯著差異，應用場景、生產規模及測量要求等方面也存在不同。因此，需進行深入研究測量要求及差異，從而提高產品質量，優化凍干工藝，確保產品符合相關質量標準，促進該技術在各個領域的廣泛應用和持續發展。

Part.01凍干機種類

凍干機主要由制冷系統、真空系統、加熱系統、控制系統、凍干腔和擱板等構成，可分為實驗室型、中試型和生產型。

1.1實驗室凍干機

實驗室凍干機因具有小巧的體積和靈活的操作性，而在科研實驗中發揮著不可或缺的作用，主要用于藥品研發時小劑量藥物樣品的凍干實驗，以及對細胞、蛋白質、核酸、酶等生物樣品進行凍干保存或?qū)σ恍┬滦筒牧系奶幚硌芯縖6]。其通常采用鐘罩式設計，即將凍干腔和冷阱設置為上下結構，并將用于放置物料的擱板位放置于整個儀器上方，使用透明有機玻璃罩罩住外部。其中，透明有機玻璃罩的設計便于實驗人員觀察物料的凍干情況，并實時掌握凍干過程中的變化。但部分鐘罩式凍干機存在一定局限性，如凍干腔無預凍功能，需人工進行干預；使用過程中，物料預凍結束后，實驗人員需人工操作將物料架提上來進行抽真空升華干燥，操作相對復雜。

1.2中試凍干機

中試凍干機滿足從實驗室研究到工業化生產的中間階段需求。相較于實驗室型，體積較大，在處理能力上具有顯著提升，能處理相對較大體積的樣品；但與生產型凍干機相比，規模相對較小，更側重于中試規模的實驗。其應用場景主要集中于將實驗室研發成果進行放大驗證和工藝優化。如在制藥行業中，當新藥研發進入中試階段時，可用于模擬工業化生產條件，對凍干工藝進行進一步優化和驗證，確定最佳的凍干參數(包括溫度、壓力、時間等),為大規模生產提供可靠的工藝依據；在食品行業中，對于一些新型食品的凍干工藝開發，能幫助企業在大規模生產前評估產品質量和生產可行性[7]。

1.3生產型凍干機

生產型凍干機容積和擱板面積較大，能同時處理大量的物料，滿足大規模生產的需求，是大規模生產凍干產品的核心設備，被廣泛應用于各個領域的大規模商業化生產。如抗生素、疫苗、生物制劑、中藥注射劑等藥品；凍干蔬菜、水果、肉類、海鮮、咖啡等凍干食品；酶、蛋白質、多肽、細胞因子等生物制品。此外，在化妝品、保健品、農業、電子等行業中也有一定的應用，如化妝品生產中，用于凍干面膜、精華液等產品；農業領域中用于凍干種子、生物菌劑等[8]。

目前，該凍干機大部分已采用先進的自動化控制系統，不僅能實現凍干過程的全程自動化控制，減少人工操作，而且能在較短的時間內完成凍干過程，提高生產效率。此外，部分設備還具備良好的清洗和消毒功能，能快速進行清潔和維護，為下一次生產做好準備。

Part.02測量要求差異分析

生產型與中試型的工作原理和控溫方式基本相似，主要采用擱板控溫式的凍干腔和冷阱為一體。其中，凍干腔中的擱板內部為冷阱盤管，該設計不僅自動化程度較高，操作簡便，而且與鐘罩式相比，控溫精度更高，能實現物料的均勻加熱和冷卻，有效確保凍干產品質量的穩定性和一致性。由于兩種方式主要差異為控溫原理不同，因此主要測量要求差異為溫度測量。

2.1測冷阱溫度

鐘罩式凍干機是由冷阱在下部控溫，通過空氣傳熱實現對擱板上物料的溫度控制。目前，冷阱溫度主要采用直接測量下方冷阱的方式。

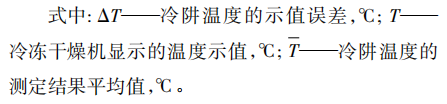

以萬能表的溫度傳感器為例。首先，將其連接至凍干機的冷阱里面壁上；然后，打開濃縮機和真空泵預平衡系統1h, 再將旋鈕選到溫度檔，依次測定30min、60min、90min、120min冷阱溫度。每個校準點重復測6次，并計算算術平均值，再按式(1)、式(2)分別計算示值誤差及相對實驗標準，并作為重復性的表征。

2.2測擱板溫度

擱板控溫凍干機是通過擱板直接進行控溫。目前，主要根據JJF(蒙)074-2024校準規范[9]對擱板溫度進行測量。

(1)將溫度測量點(一般為5個)布置在除頂層擱板外各層表面的4個角和幾何中心，并與其充分接觸導熱。其中，4角測量點位應靠近每層硅油的進、出口位置，與邊緣的距離為各邊長的1/10;真空測量點應除頂層擱板外，均勻分布于最接近上、中、下擱板的中部。

(2)凍干機穩定后，在30min內對各測量點進行測量，并將每次測量的最高與最低溫度之差的最大值作為均勻度的校準結果。均勻度的計算公式為：

ΔTu=max (Timax-Timin) (3)

式中：ΔTu——溫度均勻度，℃;Timax、Timin——第i次，各測量點的最高(上偏差)、最低(下偏差)溫度，℃。ΔTmax=Tmax-Ts(4)

ΔTmin=Tmin-Ts(5)

式中：Tmax、Tmin——各測量點規定時間內的最高、最低溫度，℃;Ts——設定溫度，℃。

Part.03存在的問題

根據3種類型凍干機的結構原理分析可知，不同類型凍干機最大的差異在于冷阱位置不同會直接導致加熱或制冷方式及位置的差異。現有的測量方法雖然在一定程度上能滿足其溫度測量的需求，但仍存在一些問題。其主要包括：

(1)目前，尚無通用于所有種類凍干機的測量方法。如現有的針對鐘罩式凍干機和擱板控溫凍干機的測量方法。

(2)現有的鐘罩式凍干機測量法在實際操作中，難以將萬用表的溫度傳感器連接至冷阱里面壁上，且連接方式無法進行溯源，導致無法確定測量結果的準確性是否符合標準要求，對其進行有效的質量控制和評估。

(3)目前，未有相應的國家校準規范，如JB/T 20032-2012行業標準[10]缺乏具體有效的校準方法，對真空凍干機的技術要求較低，無法滿足當前形式下生物醫藥領域的需求；《藥品GMP指南 無菌藥品》[11]中第8章節及附錄2、EU GMP Annex1 Manufacturing of Sterile Products[12]、Lyophilization of Parenteral (7/93) FDA檢查指南等藥品驗證方法均為廠家自行驗證方法，即不同實驗室或企業可能采用不同的測量方法和標準，缺乏對設備性能的具體有效的校準方法，使性能評估缺乏一致性和可比性。

因此，為了推動凍干機技術的進一步發展，提高凍干產品質量，迫切需完善科學統一的校準方法，對真空凍干機設備進行在線全過程校準，以及對設備的各參數進行全面有效的定期校準，確保設備的性能可靠，從而保證產品質量的穩定性和一致性。此外，相關科研機構和行業組織應加強合作，共同制定統一的測量標準和校準規范，促進凍干行業的健康發展。

參考文獻

［1］肖芃，陳玲玲，肖曉，等 . 藥用真空冷凍干燥機擱板溫度均勻性和壓力性能檢測方法［J］. 計量與測試技術，2023，50( 06) : 87 － 89.

［2］趙晶，張海錠，萬正軍，等 . 藥用真空冷凍干燥機校準方法研究［J］. 計量與測試技術，2023，50( 10) : 80 － 83.

［3］張燕 . 制藥企業真空冷凍干燥機的確認［J］. 設備管理與維修，2023，( 12) : 165 － 167.

［4］林洪，鄧凱，寧鐘靈，等 . 真空冷凍干燥機性能確認方法的研究［J］. 大眾科技，2023，25( 01) : 74 － 77.

［5］吳蘭，趙楊 . 真空冷凍干燥工藝優化及其品質預測［J/OL］.食品與發酵工業，1 － 9［2025 － 04 － 22］. https: / /doi. org /10. 13995 /j. cnki. 11 － 1802 /ts. 041307.

［6］張曉敏，張力，賀雪英，等 . 冷凍干燥法制備聚合物基新型材料及其應用［J］. 化學進展，2014，26( 11) : 1832 － 1839.

［7］None. 伊馬 Lyofast Mini 冷凍干燥機［J］. 流程工業，2019，( 08) : 88.

［8］王喆 . 探究真空冷凍干燥技術在生物制藥方面的應用［J］.世界最新醫學信息文摘，2019，19( 88) : 247 － 248.

［9］JJF ( 蒙) 074 － 2024《真空凍干機校準規范》［S］.

［10］JB/T 20032 － 2012《藥用真空冷凍干燥機》［S］.

［11］國家食品藥品監督管理局藥品認證管理中心編寫 . 藥品GMP 指南·無菌藥品［M］. 北京: 中國醫藥科技出版社，2011.

［12］Sandle T. Draft Ｒevision of EU GMP Annex 1 Manufacturing ofSterile Medicinal Products for Targeted Consultation: Implications for Cleanrooms［J］. Clean Air and Containment Ｒeview，2018，2018( 33) : 16 －21.
