信號強度與電壓源
信號的強度可以通過它與理想電壓源的接近程度來衡量。通常,信號越強,它能提供或吸收的電流就越大。電源(VDD)和地(GND)是數字信號中“1”和“0”的來源。
NMOS與PMOS晶體管簡介及反相器電路回顧
NMOS晶體管幾乎是一個完美的開關,當輸入為“0”時導通,輸出為“0”(強0)。然而,請注意只是"幾乎",NMOS晶體管在輸入為“1”時表現不完美,高電壓水平會略低于VDD,這將在后續文章中詳細解釋。我們稱之為“退化1”或“弱1”。
PMOS晶體管則具有相反的特性,當輸入為“0”時導通,輸出為“1”(強1),但當輸入為“1”時,輸出會是“退化0”。

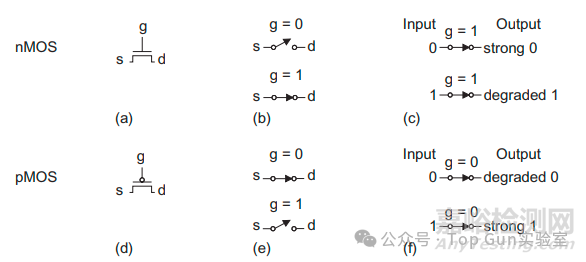

上圖總結了晶體管的符號和行為,其中g(shù)、s和d分別表示柵極、源極和漏極

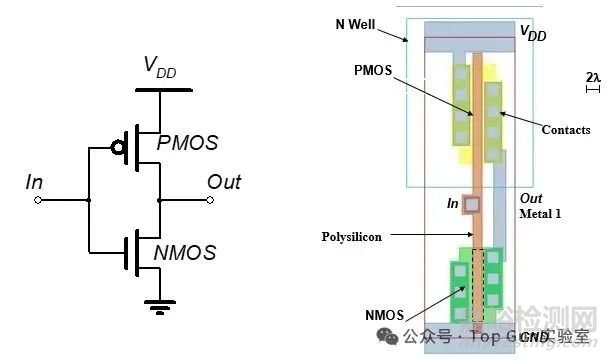

在CMOS邏輯電路中,輸入信號通常同時驅動下拉網絡中的NMOS晶體管柵極和互補上拉網絡中的PMOS晶體管柵極。這種配置確保了NMOS晶體管在導通時能提供穩定的“0”電平,PMOS晶體管在導通時能提供穩定的“1”電平,從而保證輸出信號的強驅動能力和電平的無退化。我們將這種特性稱為“完全恢復邏輯門”,它顯著簡化了電路設計,并降低了設計復雜性。下圖為典型的CMOS邏輯電路原理圖及典型的版圖設計,也稱為反相器電路。

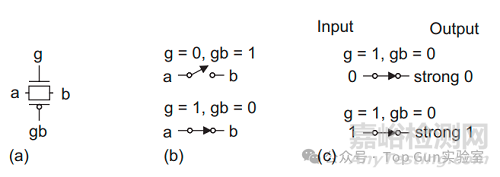

當NMOS或PMOS單獨使用時,它們是不完美的開關,我們稱之為“傳輸晶體管”或“直通門”。通過將NMOS和PMOS晶體管并聯(下圖),我們得到一個當輸入為“1”時導通的開關(下圖),并且在“0”和“1”兩種情況下都能完美導通(下圖)。我們稱之為“傳輸門”或“直通門”。

在某些電路中,如果只有單個“0”或“1”信號,則可以刪除相應的傳輸晶體管(n管或p管),退化為單個NMOS或PMOS器件。
為什么要用傳輸門/傳輸門存在的意義是?

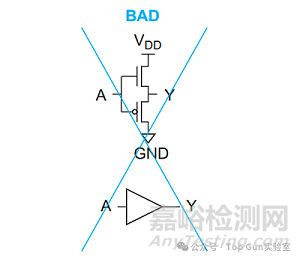

靜態CMOS邏輯電路(反相器)設計的輸入和輸出必須是反相的。當輸入為“1”時,NMOS下拉網絡導通,輸出為“0”;當輸入為“0”時,PMOS上拉網絡導通,輸出為“1”。我們可能會嘗試將晶體管倒置以構建非反相門。例如,下圖顯示了一個非反相緩沖器。為什么在下圖打X,因?yàn)檫@種設計存在問題。

雖然這種設計可以使輸入輸出相同,但是NMOS和PMOS晶體管都會產生退化的輸出(詳見上文NMOS與PMOS晶體管簡介及反相器電路回顧章節描述),因此應避免這種技術。
傳輸門的功能像一個電子開關, 它可以根據控制信號來選擇性地“接通”或“斷開”一條信號通路,從而控制輸入信號是否能夠傳遞到輸出端。 當它“接通”時,輸入信號幾乎無改變地通過;當它“斷開”時,輸出端處于高阻態(High-Z),相當于斷路。另外,傳輸門可以雙向傳輸信號,而反相器只能單向傳輸信號。
總結
簡單來說,可以將反相器想象成一個“唱反調”的設備,你給它“1”,它就輸出“0”。而傳輸門則像一個“水龍頭”,通過一個開關(控制信號)來決定是讓水流(輸入信號)通過,還是關掉。

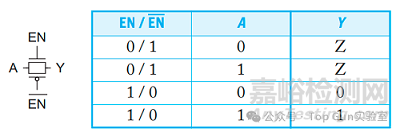

傳輸門本質上是一個三態電路,它的三個狀態是:
導通(ON):當使能信號有效時(例如 EN=1),它像一個閉合的開關,允許輸入信號 A 通過,此時輸出 Y = A。
截止(OFF)/高阻態(High-Z):當使能信號無效時(例如 EN=0),它像一個斷開的開關。此時輸出端與輸入端斷開,呈現高阻抗?fàn)顟B(tài)。這就是它的“第三態”。
(注:嚴格來說,傳輸門只有導通和高阻態兩個由控制信號決定的狀態。但因?yàn)樗茌敵龈咦钁B(tài),所以被歸類為三態邏輯電路。)
