某工業水泥廠在2024年1月檢修期間,發現某分汽缸筒體與封頭焊接接頭處存在多條裂紋。該分汽缸于2012年6月生產,主體為單層板焊結構,臥式支座,設計壓力為0.22MPa,設計溫度為180℃,設計使用介質為水、蒸汽。筒體和封頭材料為Q235B鋼,規格為4540mm×800mm×8mm(外徑×長度× 壁厚)。資料顯示,該容器自2013年投入使用以來,已先后經歷過兩次開裂補焊操作,第一次補焊發生時間為2020 年,容器出現環向裂紋并進行補焊,第二次發生時間為2022年,容器出現多處環向和縱向裂紋并經歷了補焊操作。為保障設備的安全運行,研究人員采用一系列理化檢驗方法對該分汽缸焊接接頭的開裂原因進行分析,并制定了相應的預防措施,以避免該類事故再次發生。
01 理化檢驗
1.1 宏觀觀察

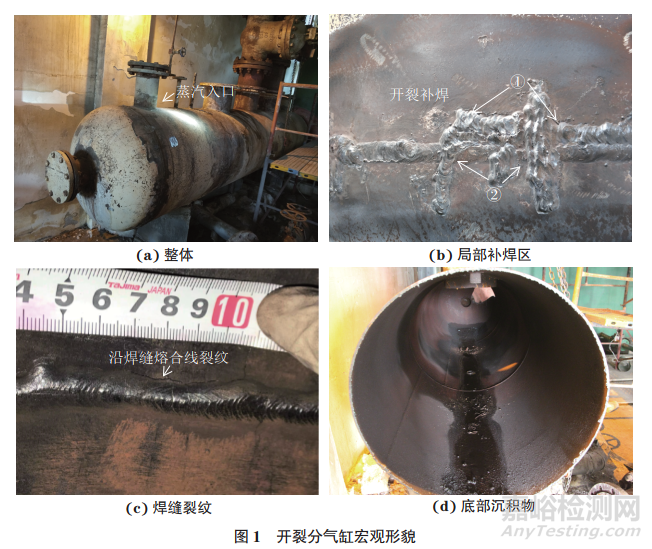

開裂分氣缸宏觀形貌如圖1所示,圖1中編號①為2018年環向焊縫補焊區域,編號②為2020年環向和縱向焊縫補焊區域。分汽缸蒸汽管入口側筒體與封頭焊縫區可見多處補焊痕跡,補焊焊口沿封頭環焊縫環向和縱向分布,部分環向補焊口位于主焊縫的熱影響區,該處出現補焊位置重疊現象,同時一些縱向補焊口直接貫穿主焊縫區。補焊口外表面凹凸不平,存在焊縫余高過大,以及明顯的內凹、咬邊現象。將分汽缸沿蒸汽管入口側筒體切斷,觀察筒體內表面,發現筒體底部存在大量積水及黑色污泥狀沉積物。將內表面沉積物清理后觀察,發現焊縫位置存在多條長短不一的環向或縱向裂紋,其中最長一條裂紋位于內表面焊縫焊趾處,裂紋長度約為30mm,裂紋開口較大,內部填充氧化腐蝕產物?,F(xiàn)場測量分汽缸封頭的壁厚,最小值為7.56mm,筒體壁厚最小值為8.04mm,整個筒體未見明顯減薄及鼓包、變形。

1.2 力學性能測試

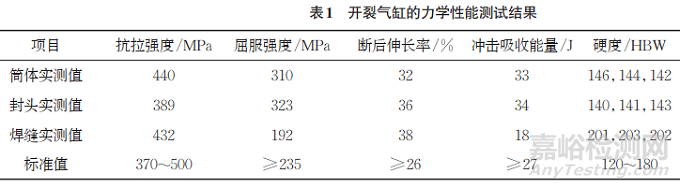

在開裂位置分別截取筒體、母材和焊縫區域試樣,對試樣進行力學性能測試。按照標準GB/T 228.1—2021《金屬材料 拉伸試驗 第1部分:室溫試驗方法》制備寬度為10mm的條狀試樣,采用電子萬能拉力試驗機對該試樣進行拉伸試驗;按照標準GB/T 229—2020《金屬材料 夏比擺錘沖擊試驗方法》制備尺寸為5mm×10mm×55mm(長度×寬度×高度)的夏比V型缺口試樣,采用沖擊試驗機對該試樣進行沖擊試驗;采用全自動布氏硬度計對試樣進行布氏硬度測試,結果如表1所示。由表1可知:材料的抗拉強度、斷后伸長率、布氏硬度均符合標準GB/T 700—2006《碳素結構鋼》的要求,但焊縫試樣的屈服強度低于標準要求(≥ 235MPa),同時焊縫附近區域的沖擊吸收能量僅為18J,遠低于標準規定的下限值,表明材料變得硬且脆。

1.3 金相檢驗

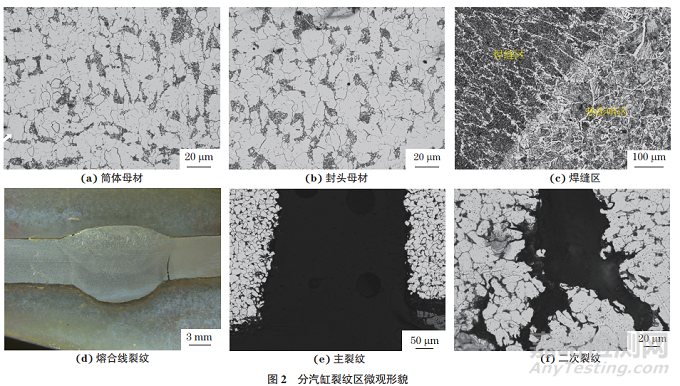

在分汽缸開裂補焊位置截取母材和焊縫試樣,將試樣置于光學顯微鏡下觀察,結果如圖2所示。由圖2可知:補焊位置區域筒體母材、焊縫的顯微組織均為鐵素體+珠光體,部分珠光體區域存在碳化物擴散,球化級別均為2.0級;上部焊縫區組織為先共析鐵素體和珠光體,呈枝晶狀分布,下部熱影響區為過熱的珠光體和鐵素體。在補焊位置的靠近筒體與焊縫截面熔合線處可見一條長度約為5mm 的裂紋,裂紋啟裂于焊縫焊趾處,沿焊縫熔合區由內表面向外表面擴展,止裂于2/3焊縫厚度位置。開裂形式主要為沿晶開裂,部分為穿晶開裂,主裂紋附近可見大量二次裂紋,二次裂紋呈樹枝狀,多數為沿晶開裂,主裂紋和二次裂紋被氧化物填充。

1.4 掃描電鏡(SEM)和能譜分析
用掃描電鏡對人工打開斷口區進行觀察和能譜分析,結果如圖3所示。由圖3可知:斷裂區被一層龜裂狀腐蝕產物覆蓋,能譜分析結果顯示腐蝕產物的化學成分主要為鐵、氧、碳元素,還有少量的鈉、磷、硫元素。采用體積分?jǐn)?shù)為5%的稀鹽酸清洗斷口,將其置于掃描電鏡下觀察,斷口由內表面開裂區和近外表面的少量撕裂區組成。斷口開裂形式主要為沿晶開裂,部分為穿晶開裂,撕裂區域可見明顯韌窩形貌,并存在大量沿晶二次裂紋。

1.5 X射線衍射分析

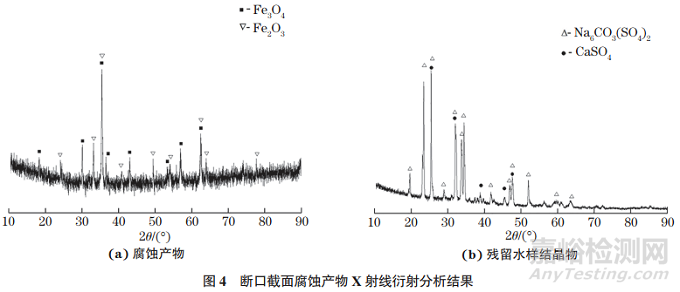

對分汽缸內的積水和底部沉積物進行取樣化驗,同時采用X射線衍射儀分別對斷口部位的腐蝕產物、殘留水樣結晶物進行物相分析,結果如圖4 所示。分汽缸內部殘留積水中Na+ 的質量濃度達到46870mg/L,底部沉積物中Na元素質量分?jǐn)?shù)達到3.05%,遠超過正常范圍。物相分析結果表明,斷口表面的腐蝕產物主要成分為Fe2O3、Fe3O4,殘留水樣結晶物主要成分為Na6CO3(SO4)2和CaSO4。

02 綜合分析
分汽缸整體未見明顯的減薄、鼓包、變形現象。母材和封頭焊縫外表面可見沿焊縫環向和縱向的挖補焊縫,存在補焊位置重疊現象。補焊口外表面凹凸不平,存在焊縫余高過大及明顯的內凹、咬邊現象,筒體內表面焊趾處存在環向裂紋和縱向裂紋。筒體底部可見大量積水及黑色污泥狀沉積物,取樣化驗結果表明分汽缸內部殘留積水中Na+質量濃度達到46870mg/L,底部黑色沉積物中Na 元素質量分?jǐn)?shù)達到3.05%,均高于正常值。分汽缸筒體和封頭母材的力學性能均滿足標準要求,焊縫近裂紋區的屈服強度及沖擊吸收能量遠低于標準規定的下限值。筒體母材的顯微組織均為鐵素體+珠光體,部分珠光體區域存在碳化物擴散。焊縫區為先共析鐵素體和珠光體,呈枝晶狀分布,熱影響區為過熱的珠光體和鐵素體。筒體與焊縫焊趾處存在一條沿熔合區開裂的沿晶主裂紋,主裂紋附近可見大量沿晶二次裂紋。人工打開裂紋,可見斷口表面附著一層腐蝕產物和部分水樣結晶物,腐蝕產物主要成分為Fe2O3、Fe3O4,殘留水樣結晶物主要成分為Na6CO3(SO4)2和CaSO4。清洗斷口后,發現斷口開裂形式以沿晶開裂為主,部分為穿晶開裂,在人工撕裂區域存在明顯韌窩形貌,并存在大量沿晶二次裂紋。
容器制造資料表明,其采用氬弧焊打底,手工電弧焊蓋面的焊接方式。由于焊接操作不當,焊縫表面存在較大的余高及咬邊,這種位于焊縫表面的幾何不連續極易使材料形成應力集中。鍋爐水質化驗記錄顯示,該臺鍋爐自2018年以來,水的pH保持在11.6~12.4,pH偏高,蒸汽中呈現出典型的高溫堿性環境。當鍋爐在長期變載荷下運行時,主蒸汽進入分汽缸過程中形成沖擊載荷,應力集中區域會形成微小的裂紋。同時蒸汽品質不高,攜帶大量的堿金屬,碳酸根、硫酸根離子也一同進入分汽缸中,在高溫堿性環境下發生以下化學反應,生成NaFeO2和Na2FeO2,這兩種物質為疏松多孔的磁性氧化物,其在分汽缸內表面不斷聚集、沉積,并與爐水中的碳酸根離子和硫酸根離子接觸,水解成疏松的Na6CO3(SO4)2和CaSO4,破壞了金屬表面的Fe3O4 保護膜。腐蝕性堿金屬碳酸鹽在焊縫粗糙表面、焊縫焊趾,以及存在內凹、咬邊、錯邊等缺陷位置進一步發生濃縮,并在局部間隙中形成小陽極、大陰極的電偶腐蝕,在蒸汽沖擊載荷的作用下,材料發生典型的堿應力腐蝕開裂。
根據現場了解,該分汽缸在第一次發生熱影響區環向裂紋泄漏時,焊接人員僅對裂紋處進行打磨,并未進行圓滑過渡和加工坡口,導致補焊口表面存在焊縫余高過大,以及明顯的內凹、咬邊缺陷,進一步促進了堿應力腐蝕裂紋的擴展。同時,補焊位置與原封頭環焊縫間距不足,焊接過程中產生的高熱量直接加熱封頭環焊縫,使封頭環焊縫處于過熱狀態,接頭變得硬而脆,材料的顯微組織表現為過熱狀態,整體力學性能下降。當分汽缸重新投入使用后,由于堿應力腐蝕環境不變,封頭環焊縫和補焊位置的整體力學性能下降,因此分汽缸在承受較大徑向應力時發生多處縱向開裂,而焊接人員依然采取不合格的焊接工藝進行補焊,致使該分汽缸再一次發生開裂泄漏事故。
綜上分析,分汽缸開裂的主要原因是焊接工藝不對,焊縫間距較小,在補焊位置形成過熱區,導致材料性能下降,同時焊工操作不當,焊縫表面和焊趾區存在錯邊、咬邊等缺陷,材料形成局部應力集中。當蒸汽攜帶大量堿金屬化合物進入分汽缸時,在焊接接頭內凹、咬邊、錯邊位置發生沉積和濃縮。隨著焊接接頭開裂敏感性進一步提高,在不斷的蒸汽沖擊載荷作用下,最終材料發生堿應力腐蝕開裂。
03 結論與建議
(1)分汽缸開裂的原因是母材和封頭補焊區域的焊接工藝執行不到位,焊縫間距過小并形成過熱區,同時焊縫表面存在錯邊、咬邊缺陷,在局部形成焊接殘余應力,在高溫堿金屬鹽蒸汽環境及蒸汽壓力的作用下,材料發生堿應力腐蝕開裂。
(2)加強蒸汽和水質量的監督,嚴格控制蒸汽中腐蝕性介質的含量。
(3)嚴格執行正確的焊接工藝,減少焊接缺陷,避免出現焊接過熱現象;采取合適的焊后熱處理工藝,消除由于焊接作業帶來的應力集中。
(4)加強焊接接頭的宏觀觀察和無損檢測,消除焊接產生的內凹、咬邊、錯邊等易形成沉積液位置,對補焊位置進行表面缺陷檢測和內部埋藏性缺陷檢測。
