大口徑階梯厚壁管作為多個行業的關鍵部件，直接關系著重要裝備的效能和服役可靠性。階梯厚壁管材料的顯微組織特征和力學性能參數對于高壓容器質量具有決定性影響。Cr-Ni-Mo-V系中碳合金鋼因具有優異的強度-韌性協同效應，已成為當前主流的梯度承壓管制備材料。為獲得具備超低夾雜物含量、優異斷裂韌性的特種合金材料，可采用電渣重熔精煉工藝制備高品質鑄錠。

階梯厚壁管作為關鍵承壓容器單元，承擔著關鍵能量轉化過程。在動態載荷作用過程中，該構件的服役條件異常嚴苛：首先面臨高溫?zé)g效應，推進劑燃?xì)饪蓪?dǎo)致管壁瞬態溫度突破3000℃的閾值，極端熱載荷不僅引發材料燒蝕損耗，更可能引起結構蠕變失穩；其次承受超高循環應力，管腔內壁的動態壓強峰值可達500~700MPa量級，因此，梯度承壓管必須具備卓越的抗疲勞斷裂性能。熱-力耦合效應、高壓密封性、界面磨損機制及化學腐蝕防護，構成了梯度承壓結構設計與制造工藝中必須系統解決的關鍵技術瓶頸。

傳統的為階梯厚壁管鍛件采用冶煉鑄錠、實心鍛造再機械加工為管材的生產工藝。隨著3.6萬噸垂直擠壓機的建設成功，探索采用鐓粗和擠壓方式生產厚壁管。本文旨在研究40CrNi4MoV鋼在鍛造條件下不同加熱時間對組織變化的影響作用效果。

在鐓粗和擠壓成形厚壁管工藝時，保溫時間是最便于調整的因素。Dryukova I N等開展了高溫變形后奧氏體晶粒尺寸變化的動力學研究，發現晶格缺陷積累和缺陷湮滅這兩種機制的相互影響作用。Du S W等研究了奧氏體晶粒在加熱過程中的長大行為及熱變形影響。蔣喬等研究了在保溫過程中奧氏體晶粒尺寸演化規律，建立了多因素耦合晶粒長大模型。趙明等研究了高溫固溶處理時，固溶溫度與保溫時間對晶粒尺寸的影響。通過對比研究加熱保溫時間對晶粒尺寸與分布、位錯密度等顯微組織結構特征的影響，為40CrNi4MoV鋼在兵器裝備材料的制備和性能優化提供重要的理論基礎和實踐指導，推動相關領域的科研與技術進步。

1 實驗材料與方法

實驗材料采用國內某鋼廠生產的40CrNi4MoV鋼錠，采用電渣重熔的方式冶煉鑄錠，化學成分見表1。

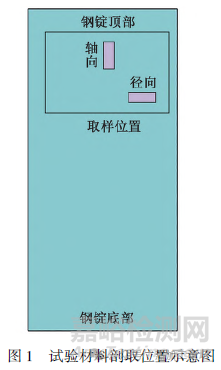

由于電渣鋼錠內部晶粒組織存在著明顯的方向性，為掌握晶粒不同塑性變形條件下組織再結晶情況，沿軸向和徑向兩個方向分別剖取試驗試件，如圖1所示，試件尺寸為Ф40mm×100mm。

將鋼錠上剖取的實物材料加工為Ф40mm×100mm試件，對應的試件高徑比為2.5。將試件在電爐中加熱、保溫，取出進行鍛造變形。為避免試件與砧面接觸部分的材料降溫過快而影響變形的準確性，在試件與砧面接觸的上下表面位置鋪設石棉保溫材料，分別進行鐓粗、拔長變形，然后放入水中冷卻以保存組織狀態。剖取試件的心部組織，采用過飽和苦味酸腐蝕得到晶粒組織情況。此外，分別切取尺寸為10mm×10mm×4mm的塊狀樣品，打磨拋光后，利用電子背散射衍射(Electron Backs-catter Diffraction, EBSD) 技術進一步觀察顯微組織的精細結構，掃描步長為0.3μm，利用軟件OIM、Aztec Crystal處理EBSD數據。

2 試驗結果

2.1 鐓粗過程中產生裂紋的形貌

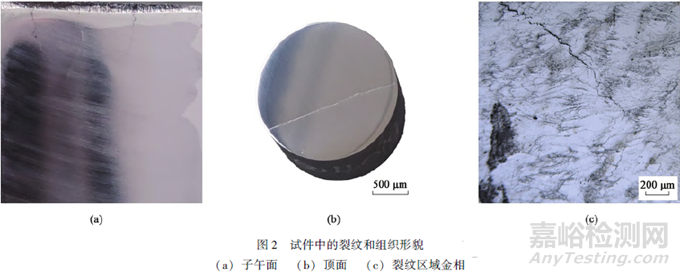

將鋼試件加熱至1200℃，保溫1h，進行壓下率為50%的鐓粗變形，然后放入水中冷卻至室溫。采用線切割的方法將試件沿子午面對半剖分，在軸向試件子午面向上多次發現尺寸較大的裂紋，裂紋形貌和裂紋區域組織如圖2所示。

裂紋形貌如圖2a和圖2b所示，而在未變形的試件的相同位置處未觀察到裂紋。剖取試件中含有裂紋的部分進行組織分析，由圖2c可以看出，裂紋主要沿晶粒邊界分布，裂紋位置不在試件的大變形區，由此斷定試件剖分面上的裂紋為鋼錠內部組織在鐓粗過程中產生的裂紋，可能是由于鋼錠內部原始晶粒組織結合力較弱所致。

分別對試件保溫7和9h并進行鐓粗變形，放入水中冷卻至室溫的試件，經相同方法解剖后，相同位置處未發現裂紋。

2.2 保溫時間對晶粒組織的變化影響

由于電渣重熔鋼錠中晶粒組織存在著明顯的方向特性，為此分別研究不同方向上塑性變形對晶粒組織變化的影響效果。當塑性變形主方向與晶粒生長方向垂直時，將試件加熱至1200℃，分別保溫1、3、5、7、9h，進行壓下率為50%的鐓粗變形，然后在水中冷卻至室溫。采用過飽和苦味酸進行表面腐蝕，得到的晶粒組織如圖3所示。

由圖3可以看出，隨著保溫時間的變化，晶粒組織的大小、形貌等特征變化不明顯，但是腐蝕晶粒組織時的腐蝕時間明顯縮短，由此推斷，晶粒晶界組織發生了明顯變化。

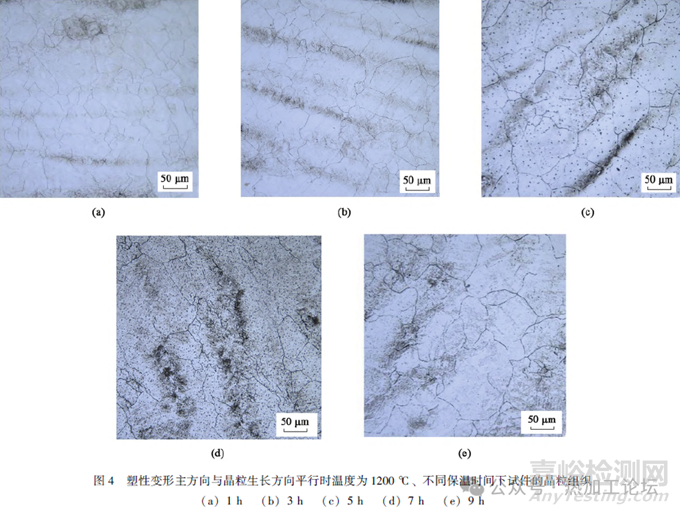

當塑性變形主方向與晶粒生長方向平行時，將試件加熱至1200℃，保溫時間分別為1、3、5、7、9h，進行壓下率為50%的鐓粗變形，然后放入水中冷卻至室溫。剖取在子午面心部位置的試件，采用過飽和苦味酸進行表面腐蝕，得到的材料晶粒組織如圖4所示。由圖4可以看出，隨著保溫時間的變化，晶粒組織的大小變化不明顯，但是腐蝕晶粒組織時的腐蝕時間明顯縮短。

對比圖3和圖4相同條件下的晶粒組織狀態可以看出，塑性變形主方向?qū)ЯＩL方向上晶粒再結晶細化效果的影響不明顯。綜合圖3和4晶粒組織可以看出，不同保溫時間下晶粒組織狀態相差不明顯，由此可以推斷保溫時間對晶粒組織的影響效果不明顯。但是，采用相同的腐蝕條件時腐蝕時間存在明顯差異，由此得出，保溫時間對材料組織擴散即晶界的化學成分均勻性存在著影響，故保溫時間可能影響材料的力學性能。

2.3 塑性變形對晶粒組織的影響

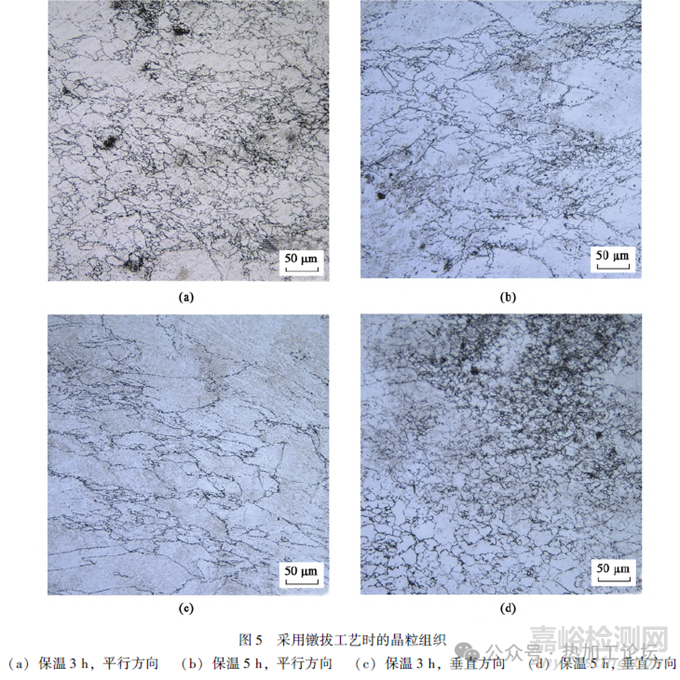

 在鋼錠上剖取晶粒沿軸向分布的材料，分別加工為Ф40mm×100mm的試件, 對應的試件高徑比為2.5。將試件在電爐中加熱至1200℃，保溫3和5h, 然后進行壓下率為50%的鐓粗+壓下率為30%的拔長組合工藝試驗，水中冷卻后解剖，分析組織變化情況。腐蝕劑采用過飽和苦味酸，剖取試件子午面上心部位置的晶粒組織如圖5所示。

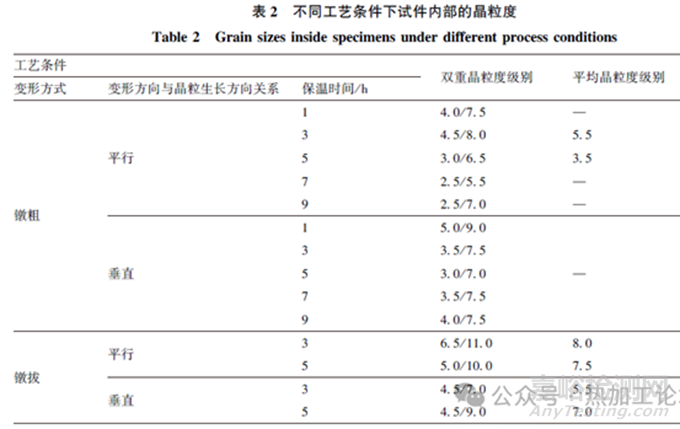

測量得到了不同保溫時間、不同變形方式下，試件中不同位置的晶粒度大小，如表2所示。其中，部分試樣因晶粒尺寸不均勻，故僅能獲得雙重晶粒度級別，無法測得其平均晶粒度級別。

 由表2中數據可知，保溫時間對晶粒組織變化影響不明顯。以鐓粗+拔長工藝進行變形時，晶粒組織進行細化明顯，并且分布均勻。因此，足夠的塑性變形是保證晶粒細化的最有效方式。

2.4 EBSD組織分析試驗

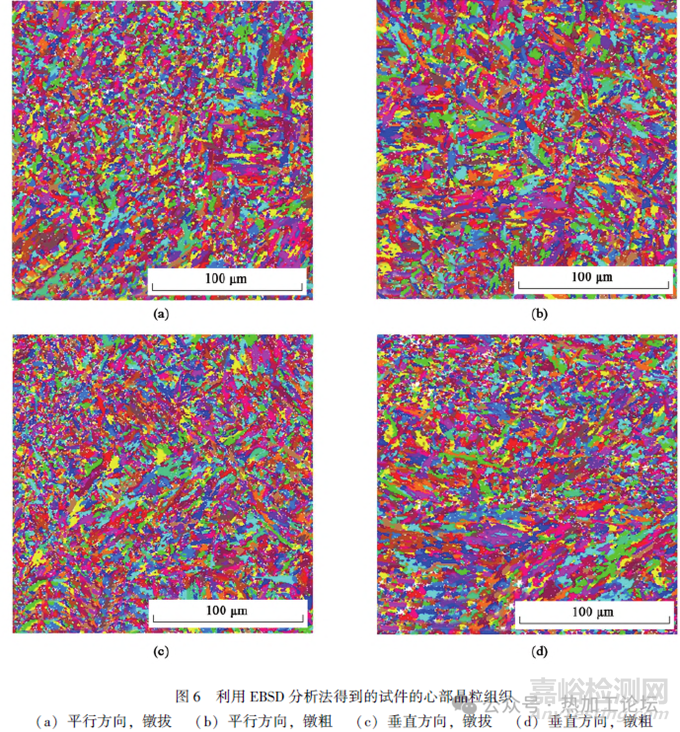

將鋼試件加熱至1200℃，保溫3h，進行壓下率為50%的鐓粗變形和鐓粗+拔長變形，然后放入水中冷卻至室溫，采用EBSD分析方法得到的試件心部晶粒如圖6所示。

由圖6可以看出，相同位置處，鐓粗+拔長變形的晶粒細化效果更為明顯。分析結果與采用過飽和苦味酸腐蝕后所獲的晶界結果一致，驗證了試驗結果的合理性。

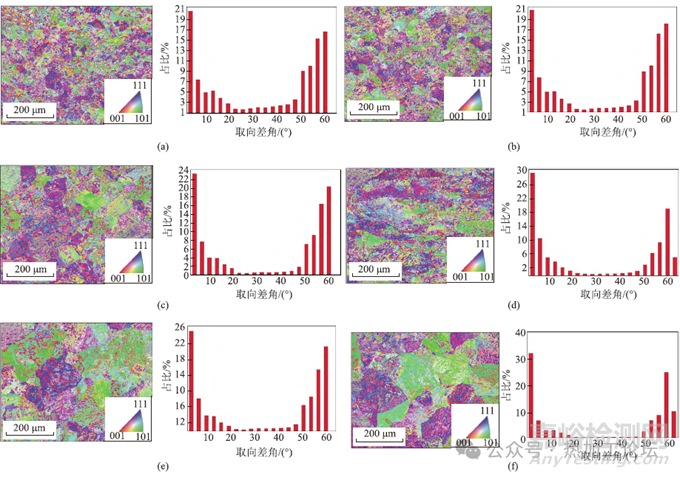

將試件加熱至1200℃，分別保溫1、3、5、7和9h，進行鐓粗壓下率50%的塑性變形后。對試件心部進行EBSD檢測，40CrNi4MoV鋼的軸向和徑向的反極圖(Inverse Pole Figure， IPF)如圖7所示。

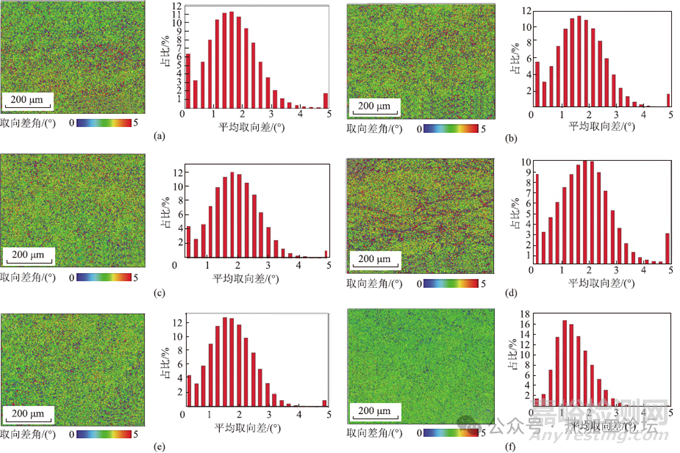

由圖7可以看出，在同一位置處, 隨著保溫時間的增加，小角度和大角度晶界的比例明顯升高，但是小角度晶界升高得更明顯，保溫時間對晶粒尺寸細化的影響不明顯。40CrNi4MoV鋼的軸向和徑向試樣的取向差角分布(Kernel Average Misorientation，KAM) 圖與平均取向差如圖8所示。

2.5 保溫時間對鍛合顯微組織的影響

電渣重熔鋼錠中晶粒組織之間的結合力較弱，需要經過足夠時間的高溫擴散，以提高其塑性，避免鐓粗變形時開裂。

鐓粗過程中，塑性變形分布規律決定了晶粒組織不能得到完全細化，后續擠壓工藝參數需要與鐓粗變形過程綜合考慮，以保證大部分晶粒組織能夠得到細化，但在晶粒未完全均勻條件下難以完全滿足綜合力學性能指標。若需細化鍛件晶粒組織來保證力學性能，則需要增加鐓粗和拔長變形。目前，常用的鐓粗和擠壓工藝存在著較大的提升空間。

由于擠壓工藝過程的塑性變形量較大，較大塑性變形區域內金屬組織能夠得到細化。塑性變形量較大區域主要分布于厚壁管中段，試件兩端剖面上為變形量較小的區域。綜合分析熱成形工藝過程可知，整個管壁上存在著未變形區或小變形區，該區內組織不能得到充分再結晶細化。若鑄造組織性能不能滿足力學性能要求，則建議調整成形工藝參數。

3、結論

(1) 電渣鋼錠中晶粒組織之間的塑性較差, 在鐓粗變形過程中需要足夠的加熱時間, 提高組織均勻性, 為后續加工提供合理的工藝基礎。

(2) 鐓粗變形工藝條件下, 由于塑性變形分布的不均勻性, 晶粒組織難以全部細化。該類材料若增加鐓粗和拔長工藝次數, 可使晶粒細化, 能夠有限地提高鍛件變形的均勻性。
